安装系统 I/O 板（DCSCM）

按以下信息安装系统 I/O 板。系统 I/O 板也称为“数据中心就绪安全控制模块（DCSCM）”。

过程

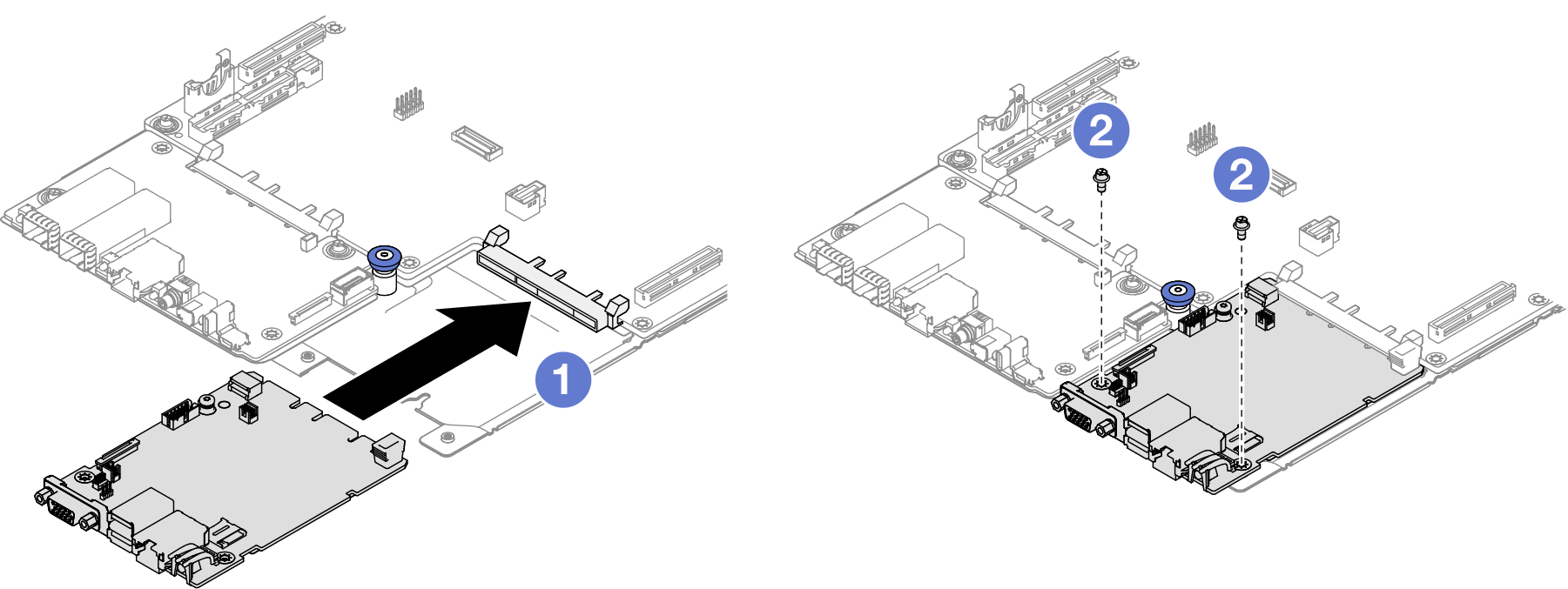

1. 安装系统 I/O 板。
   1. 将系统 I/O 板安装到主板组合件上。
   2. 安装两颗 M3 PH1 螺钉，将系统 I/O 板固定到主板组合件上。
   图 1. 安装系统 I/O 板


2. 将 FPC 线缆安装到正面 I/O 板和系统 I/O 板上。
   1. 拉起正面 I/O 板和系统 I/O 板上的接口的滑锁。
      图 2. 拉起接口滑锁


   2. 匹配好 FPC 线缆和接口上的丝印。然后，将 FPC 线缆安装到正面 I/O 板和系统 I/O 板上。

      到正面 I/O 板和系统 I/O 板的 FPC 线缆连接
      从		到
      标有“FIO SIDE”的 FPC 线缆端	→	正面 I/O 板上的“FIO SIDE”接口
      标有“SCM SIDE”的 FPC 线缆端	→	系统 I/O 板上的“PHY CONN”接口

      图 3. FPC 线缆连接


   3. FPC 线缆的两端有一条白线。将 FPC 线缆插入接口，直至白线看不见为止。如果可以看到白线，则表示 FPC 线缆安装不正确。
      图 4. 检查 FPC 线缆安装是否正确


   4. 按压滑锁以将 FPC 线缆固定到接口。
      图 5. 按压接口滑锁


3. COM 端口线缆上贴有标签。将标签完全缠绕在线缆上，以防止标签遮挡系统接口和水循环模块。
   图 6. 将标签缠绕在 COM 端口线缆上


4. 将 COM 端口线缆安装到正面 I/O 板和系统 I/O 板上。将线缆放在柱塞和串行日志接口之间。

   1 正面 I/O 板上的串行日志接口

   2 系统 I/O 板上的 COM 端口接口

   图 7. 拔下 COM 端口线缆



   注意

   COM 端口线缆应放在柱塞和串行日志接口之间。

   图 8. COM 端口线缆布放的俯视图


5. 将主板组合件安装到托盘上。
   注

   抓住主板组合件正面的指旋螺钉和电源接口旁边的卡扣。

   图 9. 握持主板组合件


   1. 将主板组合件放入托盘中。
      图 10. 安装主板组合件


   2. 按 FIO 板上的 SFP 以太网端口。
   3. 在按 SFP 以太网端口的同时，向前滑动主板组合件，将正面接口固定到前挡板上的相应开口中。
   图 11. 将主板组合件固定到托盘上


6. 确保 PDB 托盘手柄已旋转至解锁位置。
   图 12. PDB 托盘手柄解锁位置


7. 安装 PDB 托盘。
   1. 将 PDB 托盘上的电源接口与主板上的电源接口对齐。
   2. 托盘左右两侧的内侧有三角形标记。将 PDB 托盘推入服务器托盘。将 PDB 托盘推动到三角形标记处。
   3. 同时将两个 PDB 托盘手柄旋转到锁定位置
   注意

   确保同时旋转两个手柄。

   图 13. 安装 PDB 托盘


8. 从托盘外部安装两颗 PH1 螺钉。
   图 14. 从托盘外部安装螺钉。


9. 拧紧三颗 PH1 松不脱螺钉，将 PDB 托盘安装到服务器托盘上。
   图 15. 拧紧松不脱螺钉


10. 拧紧两颗 PH1 松不脱螺钉，将主板组合件固定到托盘上。
    图 16. 拧紧主板组合件上的松不脱螺钉
