Retrait de la carte d’E-S système (DCSCM)

Les informations ci-après vous indiquent comment retirer la carte d’E-S système. La carte d’E-S système est également connue sous le nom de module de contrôle sécurisé prêt pour le centre de données (DCSCM).

À propos de cette tâche

Outils requis

  • Tournevis pour vis M3 PH1, PH 1, PH 2, T10 et T30

  • Waterloop Service Kit (SC750 V4) (Le support de la boucle d’eau contenu dans le kit de maintenance est réutilisable. Nous vous recommandons de le conserver au même endroit où le serveur est installé en vue de futurs remplacements.)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si une unité E3.S médiane est installée.

  • MID E3.S BOT Gap Pad (SC750 V4) , si une unité E3.S médiane est installée.

  • Storage Gap Pad Kit (SC750 V4) , si une unité E3.S avant est installée.

  • Storage Gap Pad Kit (SC750 V4) , si des unités E3.S 1T doubles avant ou une unité E3.S 2T simple avant sont installées/est installée.

  • CX7 NDR200 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 200 est installé.

  • CX7 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 400 est installé.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

  • Pour éviter d'endommager la boucle d'eau, utilisez toujours le support de boucle d'eau lorsque vous retirez, installez ou pliez la boucle d'eau.

  • Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

  • Après avoir remplacé la carte d’E-S système, mettez à jour le microprogramme à la version spécifique prise en charge par le serveur. Assurez-vous de disposer de la version du microprogramme requise, ou d’une copie du microprogramme existant.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Sauvegardez les paramètres UEFI et XCC.
    1. Exécutez les commandes OneCLI pour sauvegarder les paramètres UEFI et XCC. Voir Commandes OneCLI pour enregistrer les paramètres de configuration.
    2. Exécutez des commandes OneCLI ou des actions XCC pour sauvegarder les paramètres UEFI et XCC supplémentaires. Voir Commandes OneCLI pour sauvegarder les paramètres de configuration et Utiliser XCC pour sauvegarder la configuration BMC.
  2. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Si un peigne DIMM est installé, retirez-le. Voir Retrait d’un ensemble DIMM.
    4. Retirez le module de mémoire et effectuez l’une des opérations suivantes.
    5. Retirez les traverses. Voir Retrait des traverses.
    6. Si des barres de refroidissement DIMM sont installées, retirez-les. Voir Retrait d’une barre de refroidissement DIMM.
    7. Retirez le boîtier d’unités de disque dur E3.s avant. Voir Retrait d’un assemblage de boîtier d’unités de disque dur avant E3.S.
    8. Retirez l’assemblage de cartes mezzanines d’adaptateur PCIe. Voir Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.
    9. Retirez le boîtier d’unités de disque dur E3.S central. Voir Retrait d’un assemblage de boîtier d’unités de disque dur central E3.S.
    10. Retirez le kit de câble latéral. Voir Retrait du kit de câbles latéraux de gestion du système.
    11. Retirez le module de détecteur de fuite. Voir Retrait du détecteur de fuite.
  3. Retirez la boucle d’eau du plateau. Voir Retrait de la boucle d'eau.
  4. Desserrez trois vis imperdables PH1 du plateau du tableau de distribution (plateau PDB).
    Figure 1. Desserrage de trois vis imperdables

  5. Retirez deux vis PH1 des côtés du plateau.
    Figure 2. Retrait des vis de l’extérieur du plateau.

  6. Retirez le plateau du tableau de distribution (plateau PDB) du plateau de serveur.
    1. Faites pivoter les poignées du plateau en position déverrouillée.
    2. Retirez le plateau PDB du plateau de serveur.


  7. Retirez le bloc carte mère du plateau.
    Remarque
    Tenez le bloc carte mère par la vis moletée à l’avant et par la languette à côté du connecteur d’alimentation.
    Figure 3. Maintien du bloc carte mère

    1. Desserrez les deux vis à l’arrière du bloc carte mère.
    2. Tirez le piston à l’avant pour libérer le bloc carte mère.
    3. Retirez le bloc carte mère du plateau.
    Figure 4. Retrait du bloc carte mère

  8. Débranchez le câble du port COM de la carte d’E-S avant et de la carte d’E-S système.
    1 Connecteur de port série sur la carte d’E-S avant
    2 Connecteur du port COM sur la carte d’E-S système
    Figure 5. Retrait du câble de port COM

  9. Retirer le câble FPC.
    1. Ouvrez les taquets des connecteurs de la carte d’E-S avant et de la carte d’E-S système.
      Figure 6. Ouverture des taquets de connecteurs

    2. Débranchez le câble FPC de la carte d’E-S avant et de la carte d’E-S système.
      Connexion du câble FPC à la carte FIO et à la carte d’E-S système
      De Vers
      Extrémité du câble FPC marquée FIO SIDE (côté FIO) → Connecteurs FIO SIDE sur la carte d’E-S avant
      Extrémité du câble FPC marquée SCM SIDE (côté SCM) → Connecteur PHY CONN sur la carte d’E-S système
      Figure 7. Branchement du câble FPC

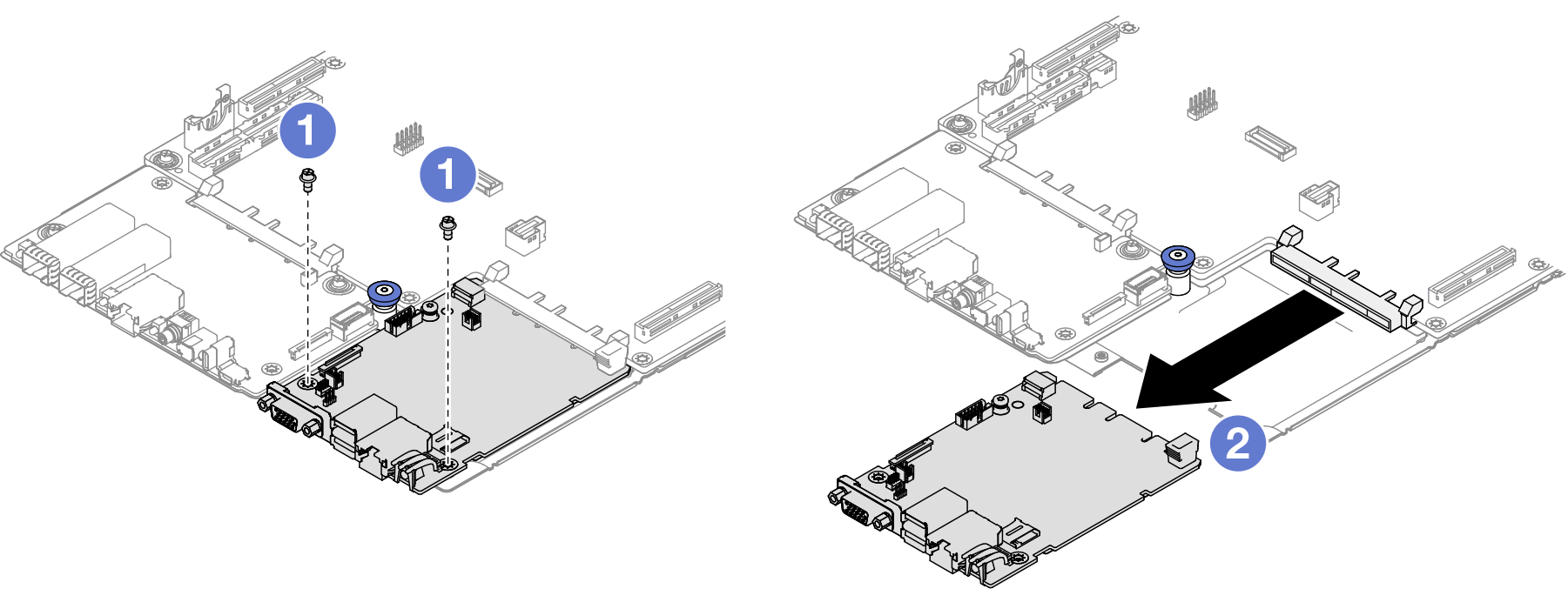

  10. Retirez la carte d’E-S système.
    1. Retirez deux vis M3 PH1 de la carte d’E-S du système.
    2. Retirez le carte d’E-S système du bloc carte mère.
    Figure 8. Retrait de la carte d’E-S système

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
