시스템 I/O 보드(DCSCM) 제거

다음 정보를 사용하여 시스템 I/O 보드를 제거하십시오. 시스템 I/O 보드는 DCSCM(Datacenter-Ready Secure Control Module)이라고도 합니다.

이 작업 정보

필수 도구

  • M3 PH1, PH 1, PH 2, T10 및 T30 나사용 드라이버

  • Waterloop Service Kit (SC750 V4) (서비스 키트의 워터 루프 캐리어는 재사용할 수 있으므로, 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

  • MID E3.S BOT Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

  • Storage Gap Pad Kit (SC750 V4) - E3.S 앞면 드라이브가 설치된 경우.

  • Storage Gap Pad Kit (SC750 V4) - E3.S 1T 듀얼 앞면 드라이브 또는 E3. S 2T 싱글 앞면 드라이브가 설치된 경우.

  • CX7 NDR200 Gap Pad (SC750 V4) - ConnectX-7 NDR 200 어댑터가 설치된 경우.

  • CX7 Gap Pad (SC750 V4) - ConnectX-7 NDR 400 어댑터가 설치된 경우.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 외부 케이블을 모두 분리하십시오.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

  • 워터 루프의 손상을 방지하려면 워터 루프를 제거, 설치 또는 접을 때 항상 워터 루프 캐리어를 사용하십시오.

  • 다음 그림과 하드웨어가 조금 다를 수 있지만, 설치 방법은 동일합니다.

  • 시스템 I/O 보드를 교체한 후 펌웨어를 서버에서 지원하는 특정 버전으로 업데이트하십시오. 계속 진행하기 전에 필요한 펌웨어 또는 기존 펌웨어 사본이 있는지 확인하십시오.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. UEFI 및 XCC 설정을 백업합니다.
    1. OneCLI 명령을 수행하여 UEFI 및 XCC 설정을 백업합니다. 구성 설정을 저장하는 OneCLI 명령의 내용을 참조하십시오.
    2. OneCLI 명령 또는 XCC 작업을 수행하여 추가 UEFI 및 XCC 설정을 백업합니다. 구성 설정을 백업하는 OneCLI 명령 및 XCC를 사용하여 BMC 구성 백업의 내용을 참조하십시오.
  2. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
    3. DIMM 콤이 설치된 경우 제거하십시오. DIMM 콤 제거의 내용을 참조하십시오.
    4. 메모리 모듈을 제거하고 다음 중 하나를 수행하십시오.
    5. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
    6. DIMM 냉각 바가 설치되어 있는 경우 이를 제거하십시오. DIMM 냉각 바 제거의 내용을 참조하십시오.
    7. E3.S 드라이브 케이지를 제거합니다(E3.S 앞면 드라이브 케이지 어셈블리 제거 참조).
    8. PCIe 어댑터 라이저 어셈블리를 제거합니다. ConnectX-7 NDR 200 어댑터 라이저 어셈블리 제거 또는 ConnectX-7 NDR 400 어댑터 라이저 어셈블리 제거의 내용을 참조하십시오.
    9. 중간 E3.S 드라이브 케이지를 제거합니다(E3.S 중간 드라이브 케이지 어셈블리 제거 참조).
    10. 사이드밴드 케이블 키트를 제거합니다. 시스템 관리 사이드밴드 케이블 키트 제거의 내용을 참조하십시오.
    11. 누수 센서 모듈을 제거합니다. 누수 센서 제거의 내용을 참조하십시오.
  3. 트레이에서 워터 루프를 제거합니다. 워터 루프 제거의 내용을 참조하십시오.
  4. 전원 분배 보드 트레이(PDB 트레이)에서 PH1 고정 나사 3개를 푸십시오.
    그림 1. 고정 나사 3개 풀기

  5. 트레이의 측면에서 PH1 나사 2개를 제거합니다.
    그림 2. 트레이 외부에서 나사 제거.

  6. 서버 트레이에서 전원 분배 보드 트레이(PDB 트레이)를 제거합니다.
    1. 트레이 손잡이를 잠금 해제 위치로 돌립니다.
    2. 서버 트레이에서 PDB 트레이를 제거하십시오.


  7. 트레이에서 시스템 보드 어셈블리를 제거하십시오.
    주
    시스템 보드 어셈블리를 앞면의 나비 나사와 전원 커넥터 옆의 탭으로 잡으십시오.
    그림 3. 시스템 보드 어셈블리 잡기

    1. 시스템 보드 어셈블리 뒷면의 나사 2개를 푸십시오.
    2. 앞면의 플런저를 당겨 시스템 보드 어셈블리를 분리하십시오.
    3. 트레이에서 시스템 보드 어셈블리를 제거하십시오.
    그림 4. 시스템 보드 어셈블리 제거

  8. 앞면 I/O 보드 및 시스템 I/O 보드에서 COM 포트 케이블을 분리하십시오.
    1 앞면 I/O 보드의 직렬 로그 커넥터
    2 시스템 I/O 보드의 COM 포트 커넥터
    그림 5. COM 포트 케이블 제거

  9. FPC 케이블을 제거하십시오.
    1. 앞면 I/O 보드 및 시스템 I/O 보드에 있는 커넥터의 래치를 여십시오.
      그림 6. 커넥터 래치 당기기

    2. 앞면 I/O 보드와 시스템 I/O 보드에서 FPC 케이블을 분리하십시오.
      FIO 보드 및 시스템 I/O 보드에 FPC 케이블 연결
      시작 끝
      FIO SIDE로 표시된 FPC 케이블 끝 → 앞면 I/O 보드의 FIO SIDE 커넥터
      SCM SIDE로 표시된 FPC 케이블 끝 → 시스템 I/O 보드의 PHY CONN 커넥터
      그림 7. FPC 케이블 연결

  10. 시스템 I/O 보드를 제거합니다.
    1. 시스템 I/O 보드에서 M3 PH1 나사 2개를 제거하십시오.
    2. 시스템 보드 어셈블리에서 시스템 I/O 보드를 제거하십시오.

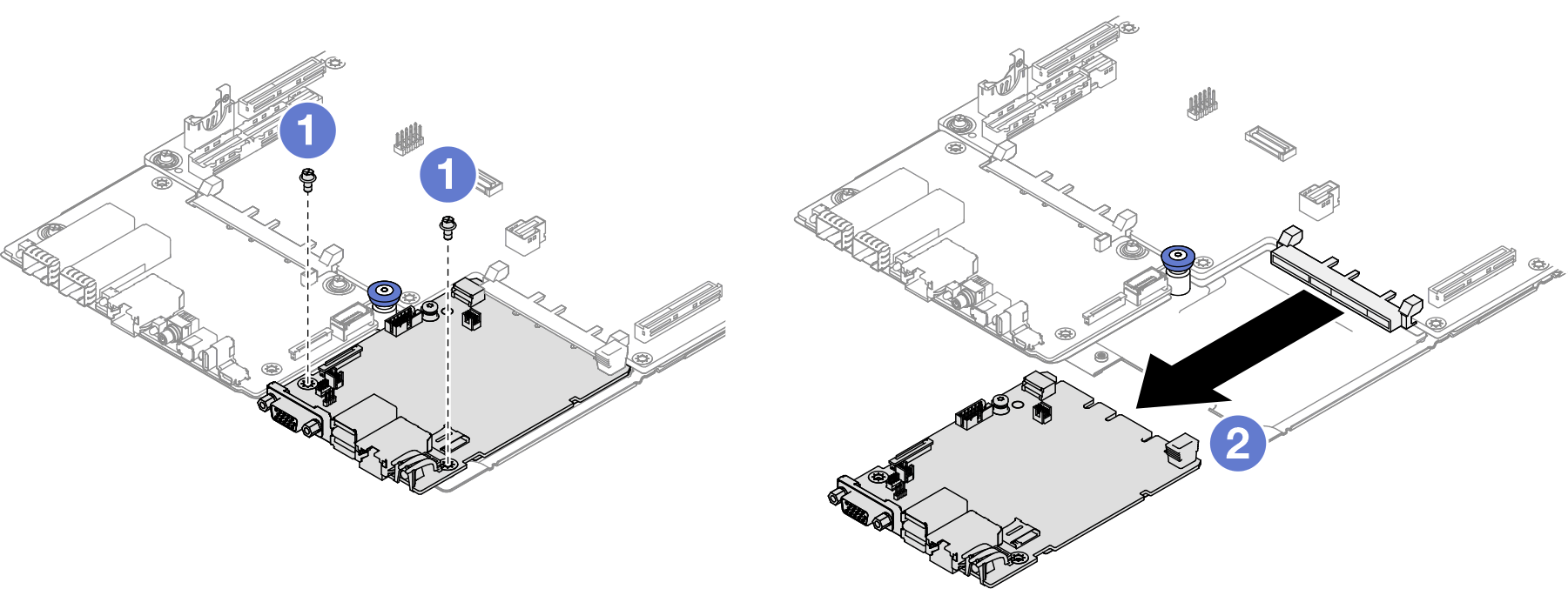

    그림 8. 시스템 I/O 보드 제거

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
