正面 24 x 2.5 英寸 NVMe + 中间 8 x 2.5 英寸 NVMe
本主题介绍正面 24 x 2.5 英寸 NVMe + 中间 8 x 2.5 英寸 NVMe 配置的线缆布放。
注
仅当装有两个处理器时，才支持此配置。
到 BP1 的 NVMe 线缆布放

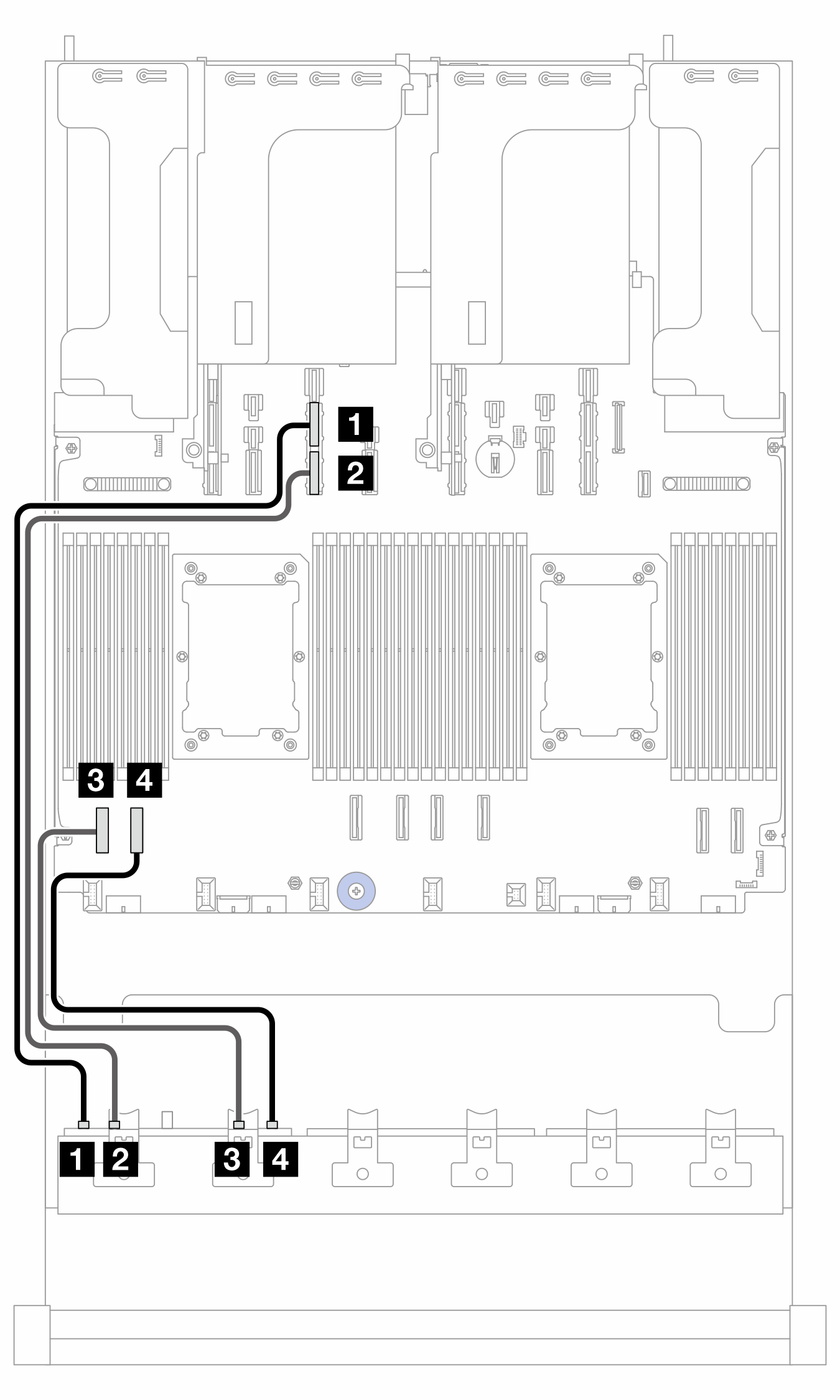

图 1. 到 BP1 的 NVMe 线缆布放
| 从（BP1） | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 毫米 |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 毫米 |
| 3 NVMe 4-5 | 3 PCIe 8 | 350 毫米 |
| 4 NVMe 6-7 | 4 PCIe 7 | 350 毫米 |
到 BP2 的 NVMe 线缆布放
图 2. 到 BP2 的线缆布放
| 从（BP2） | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 毫米 |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 毫米 |
| 3 NVMe 4-5 | 3 PCIe 4 | 250 毫米 |
| 4 NVMe 6-7 | 4 PCIe 3 | 250 毫米 |
到 BP3 的 NVMe 线缆布放
图 3. 到 BP3 的 NVMe 线缆布放
| 从（BP3） | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 毫米 |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 毫米 |
| 3 NVMe 4-5 | 3 PCIe 9A | 600 毫米 |
| 4 NVMe 6-7 | 4 PCIe 9B | 600 毫米 |
到 BP10 和 BP11 的 NVMe 线缆布放
图 4. 到 BP10 和 BP11 的 NVMe 线缆布放
| 从 | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 BP10：NVMe 0-1 | 1 PCIe 14 | 280 毫米 |
| 2 BP10：NVMe 2-3 | 2 PCIe 12 | 280 毫米 |
| 3 BP11：NVMe 0-1 | 3 PCIe 11A | 280 毫米 |
| 4 BP11：NVMe 2-3 | 4 PCIe 11B | 280 毫米 |
