正面 24 x 2.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 SAS/SATA
本主题介绍正面 24 x 2.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 SAS/SATA 配置的线缆布放。
下表中的配置编号仅供描述之用。
背板配置 | 存储控制器 | 配置编号 |
---|---|---|
正面 24 x 2.5 英寸 SAS/SATA + 中间 8 x 2.5 英寸 SAS/SATA(背板 1 + 背板 2 + 背板 3 + 背板 10 + 背板 11) | 2 x SFF 16i | 1 |
CFF EXP + SFF 8i | 2 | |
CFF EXP + CFF 16i | 3 |
到 SFF 16i 适配器的线缆布放(配置 1)
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息,请参阅下表。
图 1. 从正面背板到 SFF 16i 适配器的线缆布放


从 | 到 | 线缆长度 |
---|---|---|
1 背板 1:SAS | 1 16i 适配器:
| 900 毫米 |
2 背板 2:SAS | 2
| 900 毫米 |
3 背板 3:SAS | 3 16i 适配器:
| 900 毫米 |

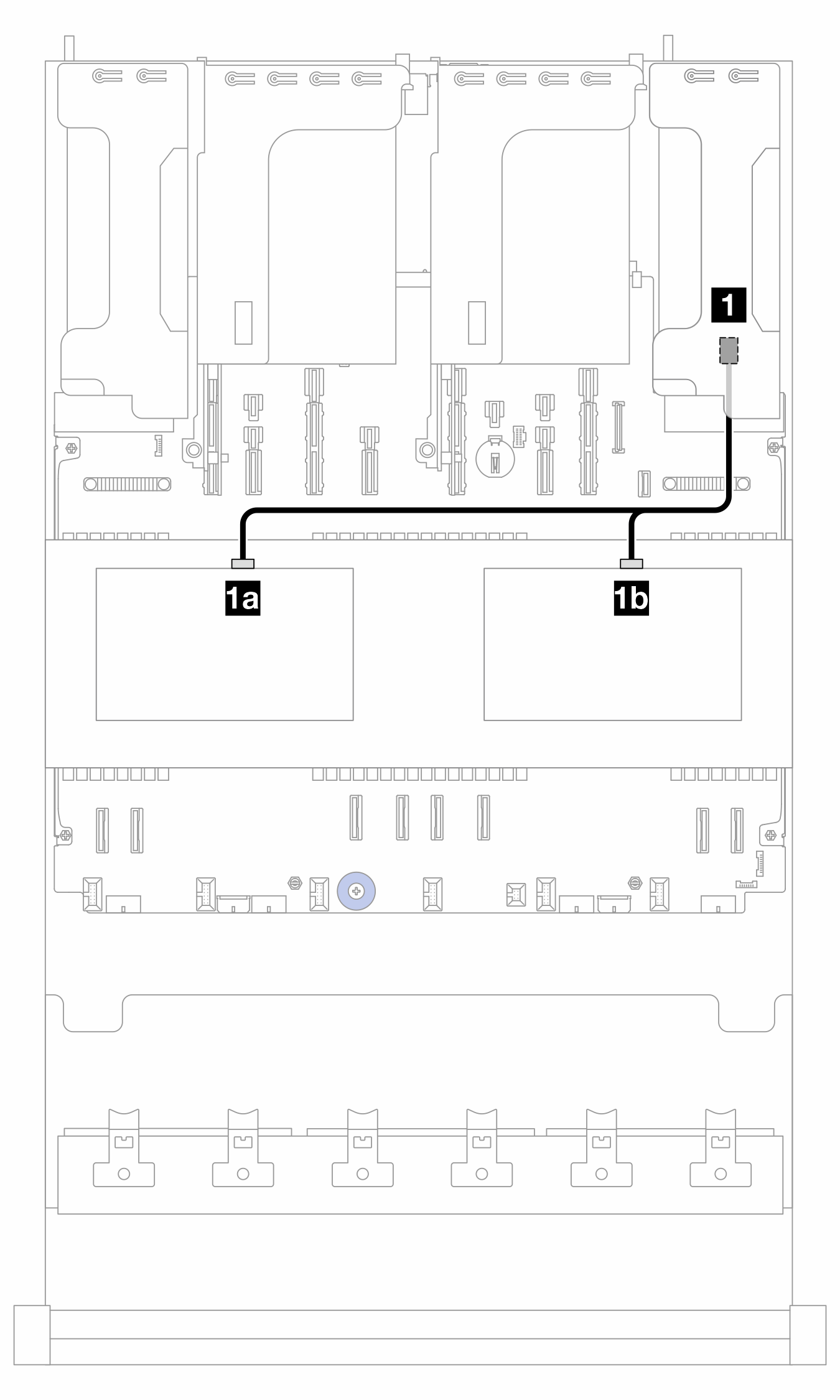

图 2. 从中间背板到 SFF 16i 适配器的线缆布放


从 | 到 | 线缆长度 |
---|---|---|
1a 背板 10:SAS | 1 16i 适配器:
| 400/260 毫米 |
1b 背板 11:SAS |
到 CFF 扩展器的线缆布放(配置 2/3)
注
配置 3(CFF EXP + CFF 16i)中不需要线缆 5。

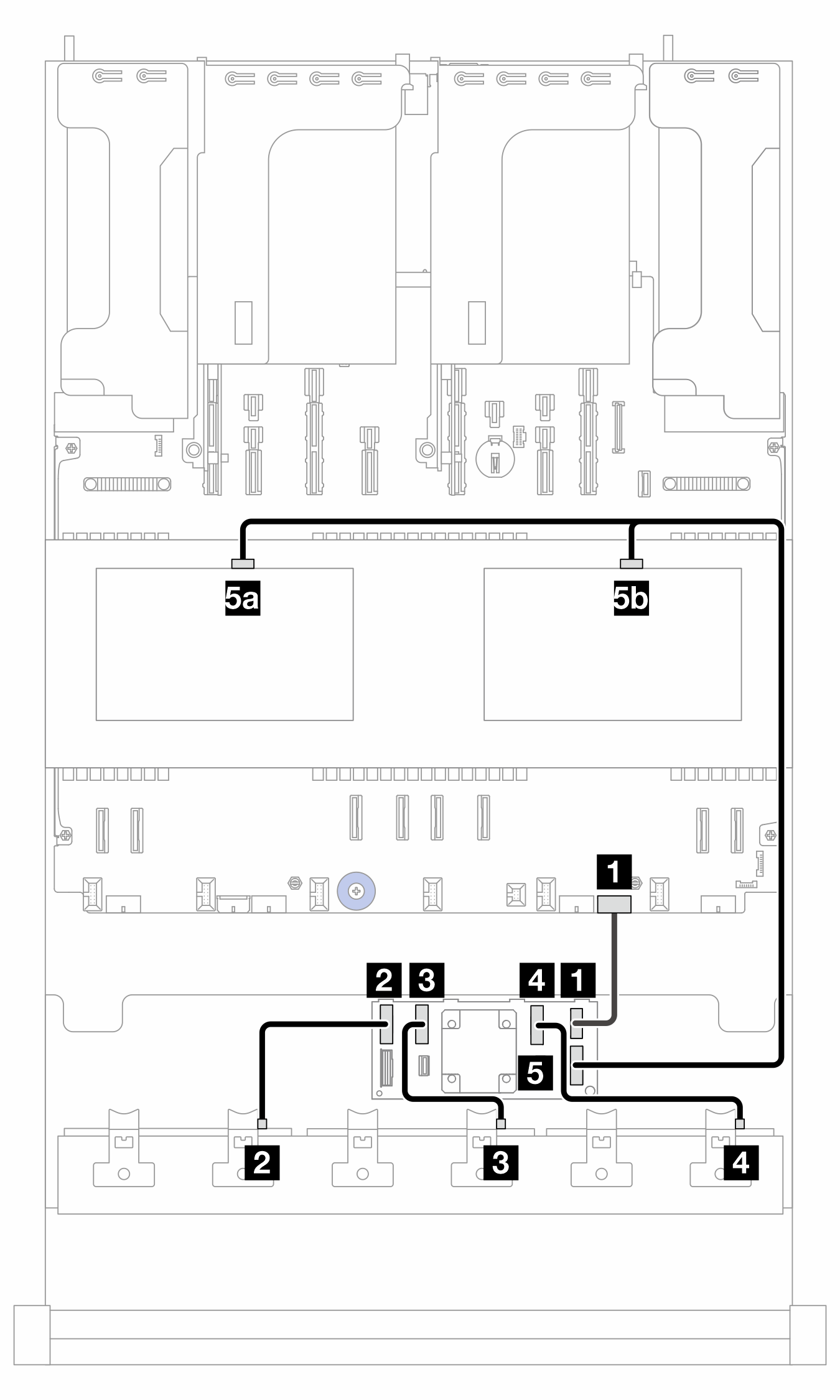

图 3. 到 CFF 扩展器的线缆布放


PB:处理器板
从(CFF 扩展器) | 到 | 线缆长度 |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 毫米 |
2 C0 | 2 背板 1:SAS | 200 毫米 |
3 C1 | 3 背板 2:SAS | 110 毫米 |
4 C2 | 4 背板 3:SAS | 110 毫米 |
5 C3 | 5a 背板 10:SAS | 700/500 毫米 |
5b 背板 11:SAS |
到 SFF 8i 适配器的线缆布放(配置 2)
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息,请参阅下表。
图 4. 到 SFF 8i 适配器的线缆布放


从 | 到 | 线缆长度 |
---|---|---|
1 CFF 扩展器:RAID/HBA | 1 8i 适配器:
| 780 毫米 |
到 CFF 16i 适配器的线缆布放(配置 3)
图 5. 到 CFF 16i 适配器的线缆布放


2P:两个处理器;1P:一个处理器; PB:处理器板
从(CFF 16i 适配器) | 到 | 线缆长度 | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB:电源接口 14 | |||
2a C0 | 2 CFF 扩展器:RAID/HBA | 2 CFF 扩展器:RAID/HBA |
|
2b C1 | |||
3 C2 | 3 背板 10:SAS | 3 背板 10:SAS |
|
4 C3 | 4 背板 11:SAS | 4 背板 11:SAS |
|
5 MB (CFF INPUT) | 5 PB:PCIe 4 | 5 PB:PCIe 4 |
|
