24 unidades SAS/SATA frontales de 2,5 pulgadas + 8 unidades SAS/SATA centrales de 2,5 pulgadas
En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades SAS/SATA frontales de 2,5 pulgadas + 8 unidades SAS/SATA centrales de 2,5 pulgadas.
Los números de configuración de la siguiente tabla son solo para fines descriptivos.
| Configuración de BP | Controlador de almacenamiento | N.° de configuración |
|---|---|---|
| 24 unidades SAS/SATA frontales de 2,5 pulgadas + 8 unidades SAS/SATA centrales de 2,5 pulgadas (BP1 + BP2 + BP3 + BP10 + BP11) | 2 x SFF 16i | 1 |
| CFF EXP + SFF 8i | 2 | |
| CFF EXP + CFF 16i | 3 |
Disposición de los cables a los adaptadores 16i SFF (config. 1)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 1. Disposición de los cables de las placas posteriores frontales a los adaptadores SFF 16i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 BP1: SAS | 1 Adaptador 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 900 mm |
| 3 BP3: SAS | 3 Adaptador 16i:
| 900 mm |

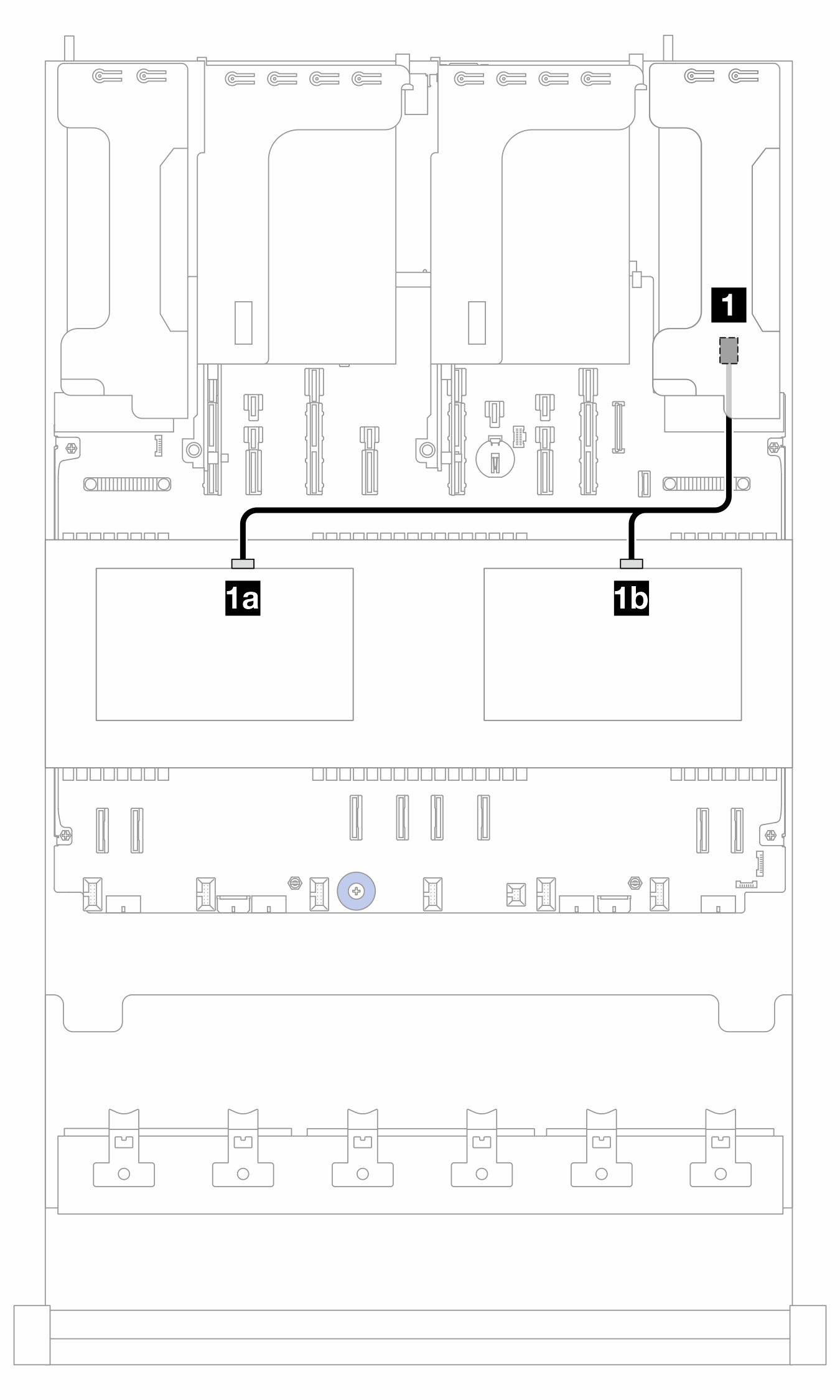

Figura 2. Disposición de los cables de las placas posteriores centrales al adaptador SFF 16i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1a BP10: SAS | 1 Adaptador 16i:
| 400/260 mm |
| 1b BP11: SAS |
Disposición de los cables al expansor CFF (config. 2/3)
Nota
No se necesita el cable 5 en la configuración 3 (CFF EXP + CFF 16i).

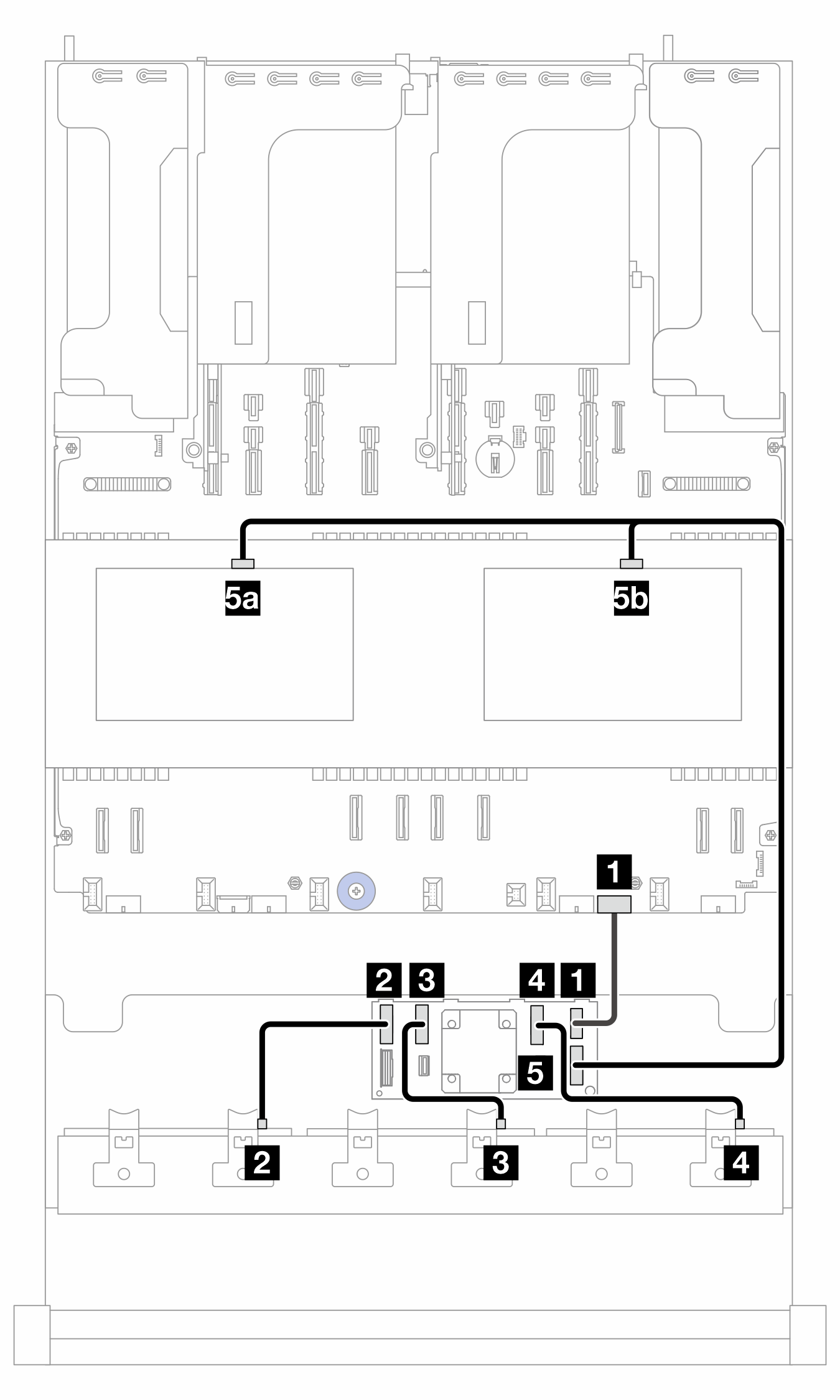

Figura 3. Disposición de los cables al expansor CFF
PB: placa del procesador
| Desde (expansor CFF) | Hasta | Longitud del cable |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C3 | 5a BP10: SAS | 700/500 mm |
| 5b BP11: SAS |
Disposición de los cables al adaptador 8i SFF (config. 2)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 4. Disposición de los cables al adaptador SFF 8i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 Expansor CFF: RAID/HBA | 1 Adaptador 8i:
| 780 mm |
Disposición de los cables al adaptador CFF 16i (configuración 3)
Figura 5. Disposición de los cables al adaptador CFF 16i
2P: dos procesadores; 1P: un procesador; PB: placa del procesador
| De (adaptador CFF 16i) | Hasta | Longitud del cable | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Expansor CFF: RAID/HBA | 2 Expansor CFF: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
