前方 24 x 2.5 吋 SAS/SATA + 中間 8 x 2.5 吋 SAS/SATA
本主題提供前方 24 x 2.5 吋 SAS/SATA + 中間 8 x 2.5 吋 SAS/SATA 配置的纜線佈線資訊。
下表中的配置編號僅用於描述目的。
BP 配置 | 儲存體控制器 | 配置編號 |
---|---|---|
前方 24 x 2.5 吋 SAS/SATA + 中間 8 x 2.5 吋 SAS/SATA (BP1 + BP2 + BP3 + BP10 + BP11) | 2 x SFF 16i | 1 |
CFF EXP + SFF 8i | 2 | |
CFF EXP + CFF 16i | 3 |
纜線佈線至 SFF 16i 配接卡(配置 1)
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 1. 從前方背板到 SFF 16i 配接卡的纜線佈線


從 | 到 | 纜線長度 |
---|---|---|
1 BP1:SAS | 1 16i 配接卡:
| 900 公釐 |
2 BP2:SAS | 2
| 900 公釐 |
3 BP3:SAS | 3 16i 配接卡:
| 900 公釐 |

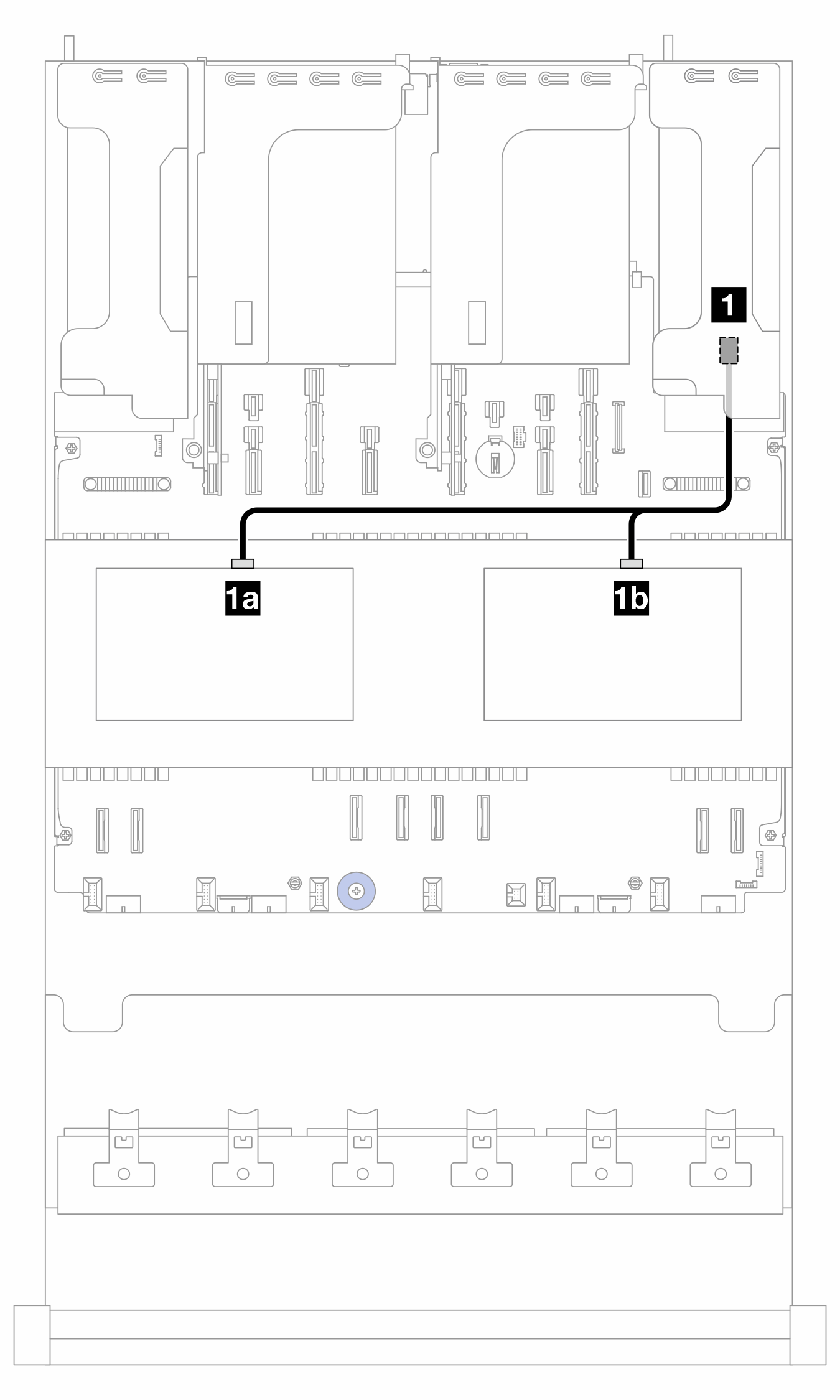

圖 2. 從中間背板到 SFF 16i 配接卡的纜線佈線


從 | 到 | 纜線長度 |
---|---|---|
1a BP10:SAS | 1 16i 配接卡:
| 400/260 公釐 |
1b BP11:SAS |
纜線佈線至 CFF 擴充器(配置 2/3)
註
纜線 5 不需要用於配置 3 (CFF EXP + CFF 16i)。

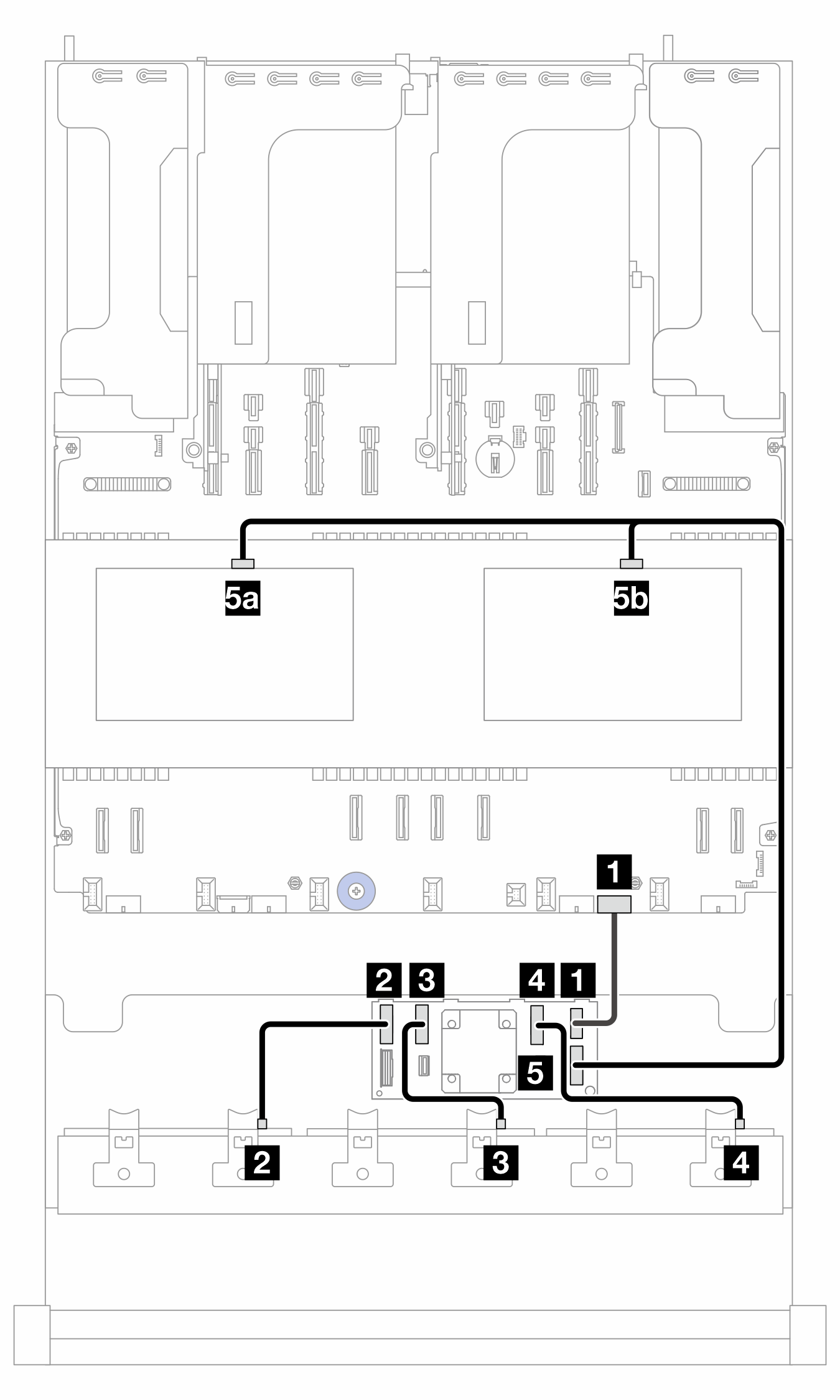

圖 3. 纜線佈線至 CFF 擴充器


PB:處理器板
從 (CFF 擴充器) | 到 | 纜線長度 |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210 公釐 |
2 C0 | 2 BP1:SAS | 200 公釐 |
3 C1 | 3 BP2:SAS | 110 公釐 |
4 C2 | 4 BP3:SAS | 110 公釐 |
5 C3 | 5a BP10:SAS | 700/500 公釐 |
5b BP11:SAS |
纜線佈線至 SFF 8i 配接卡(配置 2)
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 4. 纜線佈線至 SFF 8i 配接卡


從 | 到 | 纜線長度 |
---|---|---|
1 CFF 擴充器:RAID/HBA | 1 8i 配接卡:
| 780 公釐 |
纜線佈線至 CFF 16i 配接卡(配置 3)
圖 5. 纜線佈線至 CFF 16i 配接卡


2P:兩個處理器;1P:一個處理器; PB:處理器板
從 (CFF 16i 配接卡) | 到 | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB:PWR 14 | |||
2a C0 | 2 CFF 擴充器:RAID/HBA | 2 CFF 擴充器:RAID/HBA |
|
2b C1 | |||
3 C2 | 3 BP 10:SAS | 3 BP 10:SAS |
|
4 C3 | 4 BP 11:SAS | 4 BP 11:SAS |
|
5 MB (CFF INPUT) | 5 PB:PCIe 4 | 5 PB:PCIe 4 |
|
