前方(16 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay)+ 中間 8 x 2.5 吋 SAS/SATA
本主題提供前方(16 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay)+ 中間 8 x 2.5 吋 SAS/SATA 配置的纜線佈線資訊。
纜線佈線至 SFF 16i 配接卡
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 1. 從前方背板到 SFF 16i 配接卡的纜線佈線


從 | 到 | 纜線長度 |
---|---|---|
1 BP1:SAS | 1 16i 配接卡:
| 900 公釐 |
2 BP2:SAS | 2
| 900 公釐 |
3 BP3:SAS | 3 16i 配接卡:
| 900 公釐 |
圖 2. 從中間背板到 SFF 16i 配接卡的纜線佈線


從 | 到 | 纜線長度 |
---|---|---|
1a BP10:SAS | 1 16i 配接卡:
| 400/260 公釐 |
1b BP11:SAS |
NVMe 纜線佈線至 BP3

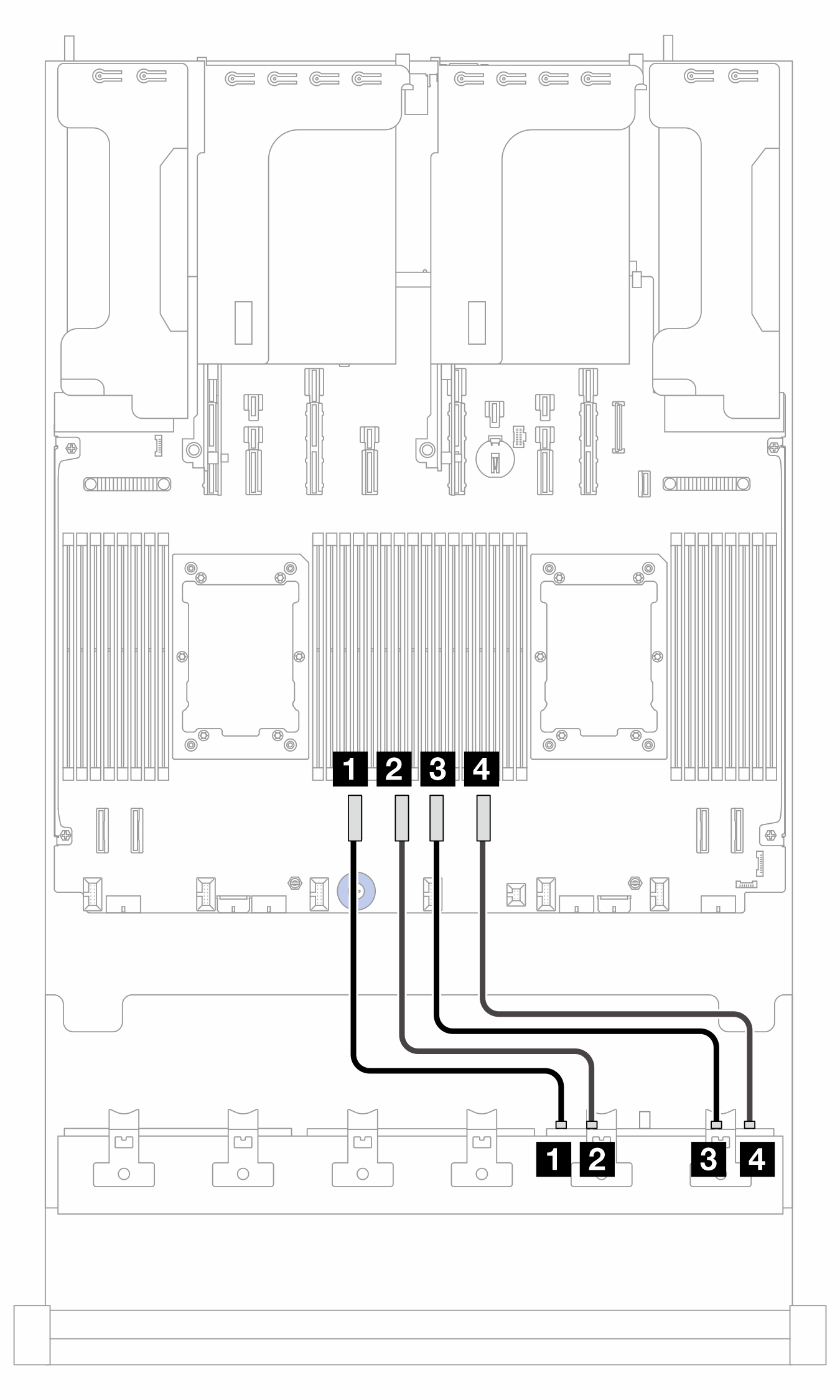

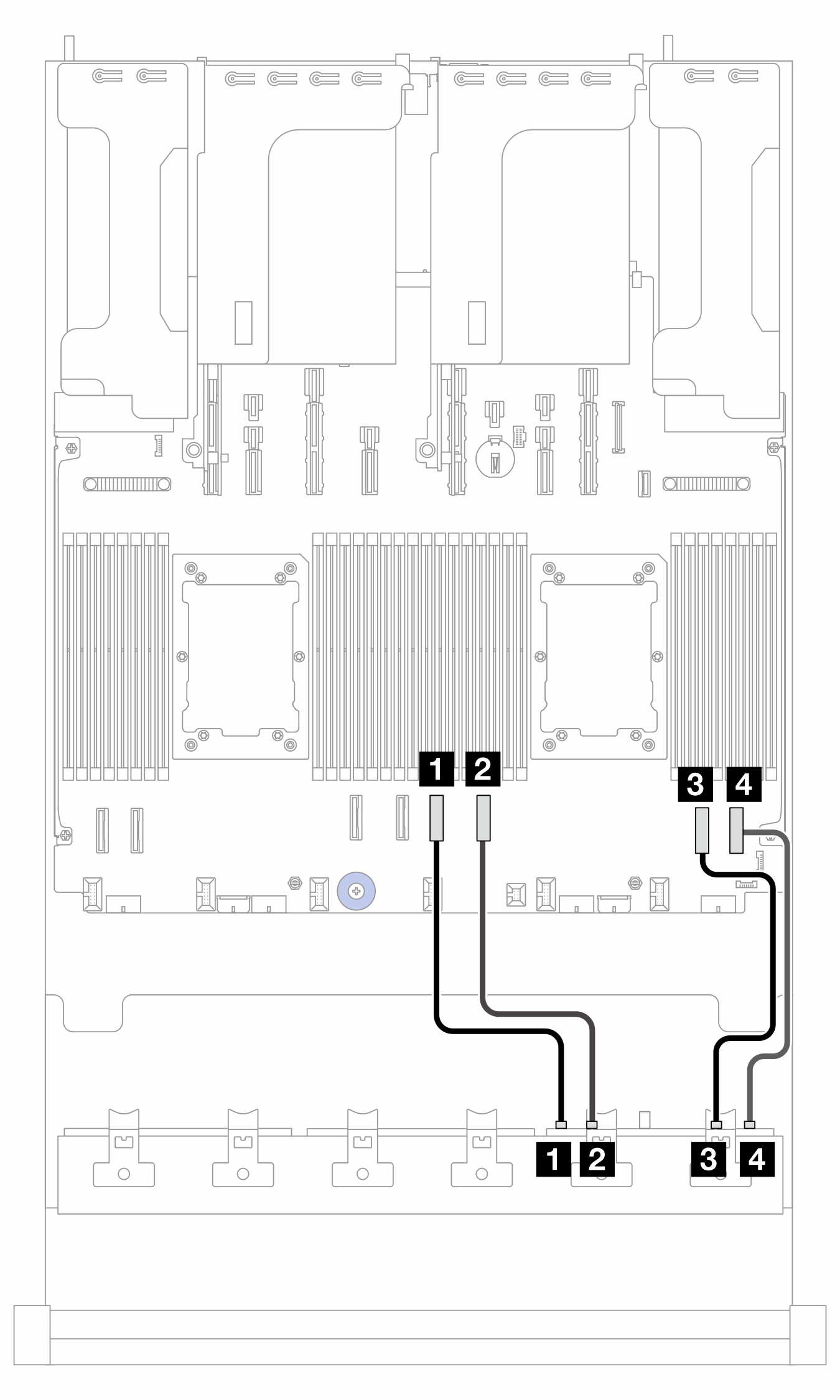

圖 3. 安裝了兩個處理器的纜線佈線 ![]() | 圖 4. 安裝了一個處理器的纜線佈線 ![]() |
2P:兩個處理器;1P:一個處理器
從 (BP3) | 至(處理器板) | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 公釐 |
2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 公釐 |
3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350 公釐 |
4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 公釐 |
