Передние отсеки (16 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay) + средние 8 отсеков для 2,5-дюймовых дисков SAS/SATA
В этом разделе представлена информация о прокладке кабелей для конфигурации с передними отсеками (16 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay) + средними 8 отсеками для 2,5-дюймовых дисков SAS/SATA.
Прокладка кабелей к адаптерам SFF 16i
Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 1. Прокладка кабелей от передних объединительных панелей к адаптерам SFF 16i
| От | К | Длина кабеля |
|---|---|---|
| 1 BP1: SAS | 1 Адаптер 16i:
| 900 мм |
| 2 BP2: SAS | 2
| 900 мм |
| 3 BP3: SAS | 3 Адаптер 16i:
| 900 мм |
Рис. 2. Прокладка кабелей от средних объединительных панелей к адаптеру SFF 16i
| От | К | Длина кабеля |
|---|---|---|
| 1a BP10: SAS | 1 Адаптер 16i:
| 400/260 мм |
| 1b BP11: SAS |
Прокладка кабелей NVMe к BP3

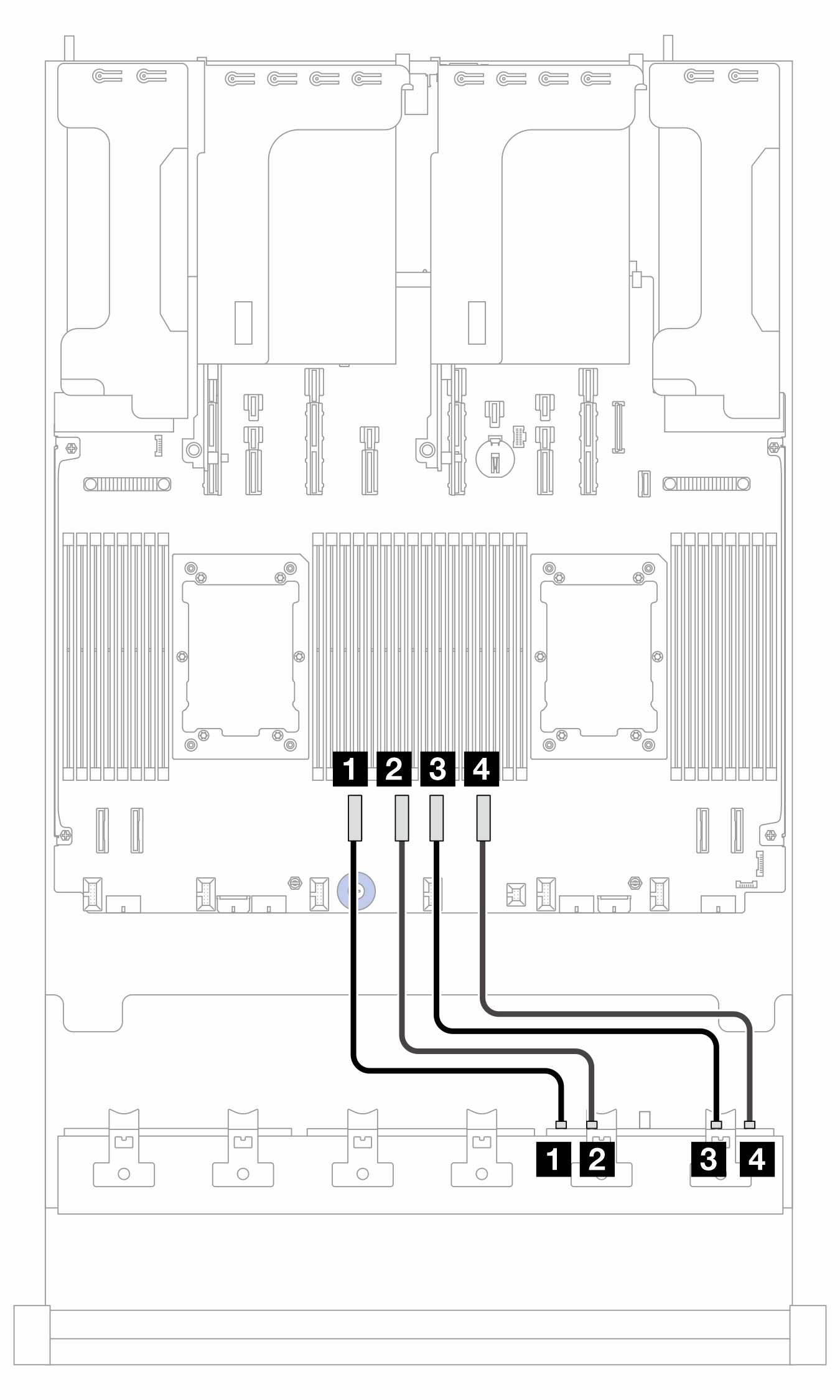

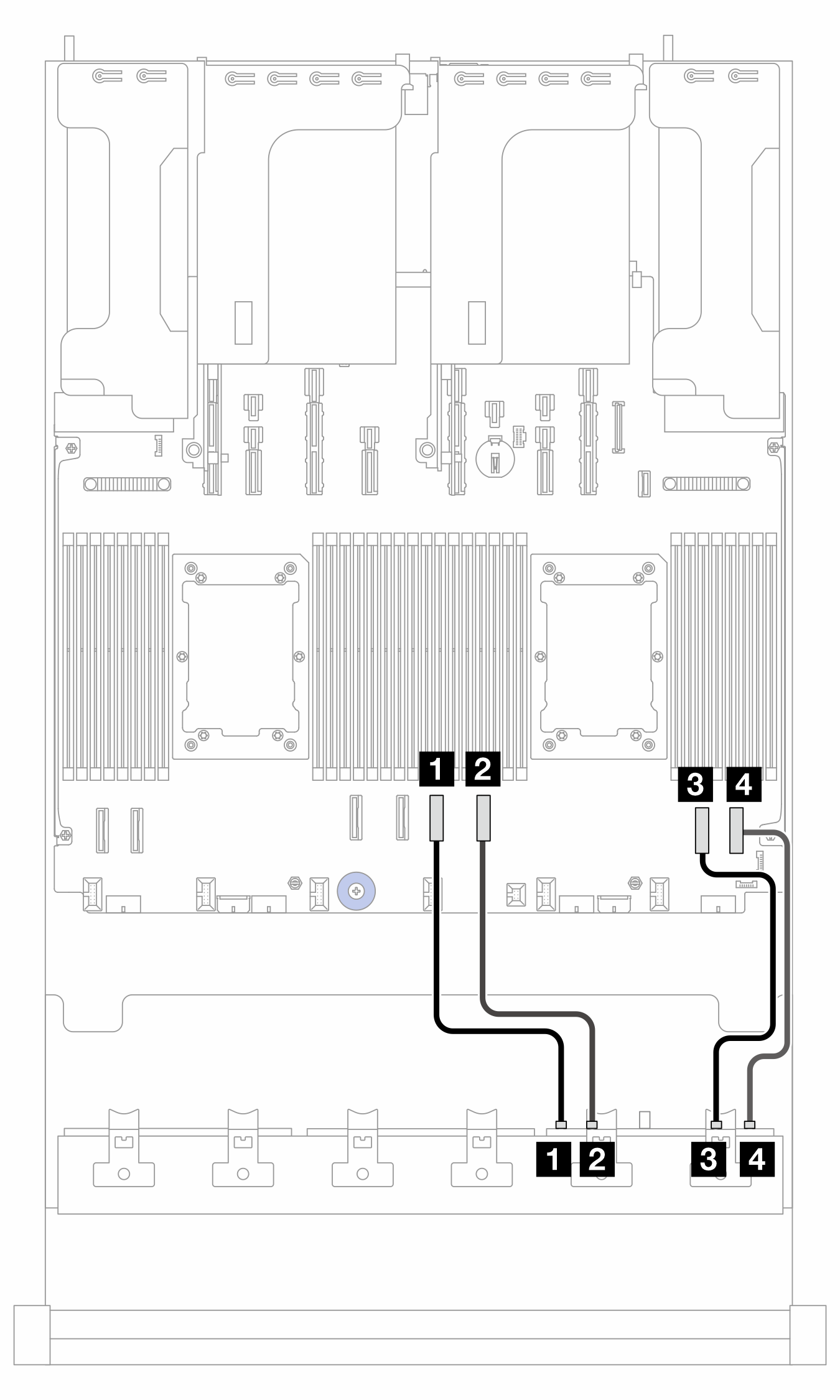

Рис. 3. Прокладка кабелей при двух установленных процессорах  | Рис. 4. Прокладка кабелей при одном установленном процессоре  |
2P: два процессора; 1P: один процессор
| От (BP3) | К (процессорная плата) | Длина кабеля | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 мм |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 мм |
| 3 NVMe 4–5 | 3 PCIe 4 | 3 PCIe 2 | 350 мм |
| 4 NVMe 6–7 | 4 PCIe 3 | 4 PCIe 1 | 350 мм |
