앞면(16 x 2.5" SAS/SATA + 8 x 2.5" AnyBay) + 중간 8 x 2.5" SAS/SATA
이 주제에서는 앞면(16 x 2.5" SAS/SATA + 8 x 2.5" AnyBay) + 중간 8 x 2.5" SAS/SATA 구성의 케이블 배선 정보를 제공합니다.
SFF 16i 어댑터에 대한 케이블 배선
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 1. 앞면 백플레인에서 SFF 16i 어댑터로의 케이블 라우팅
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1 BP1: SAS | 1 16i 어댑터:
| 900mm |
| 2 BP2: SAS | 2
| 900mm |
| 3 BP3: SAS | 3 16i 어댑터:
| 900mm |
그림 2. 중간 백플레인에서 SFF 16i 어댑터로의 케이블 라우팅
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1a BP10: SAS | 1 16i 어댑터:
| 400/260mm |
| 1b BP11: SAS |
BP3에 대한 NVMe 케이블 배선

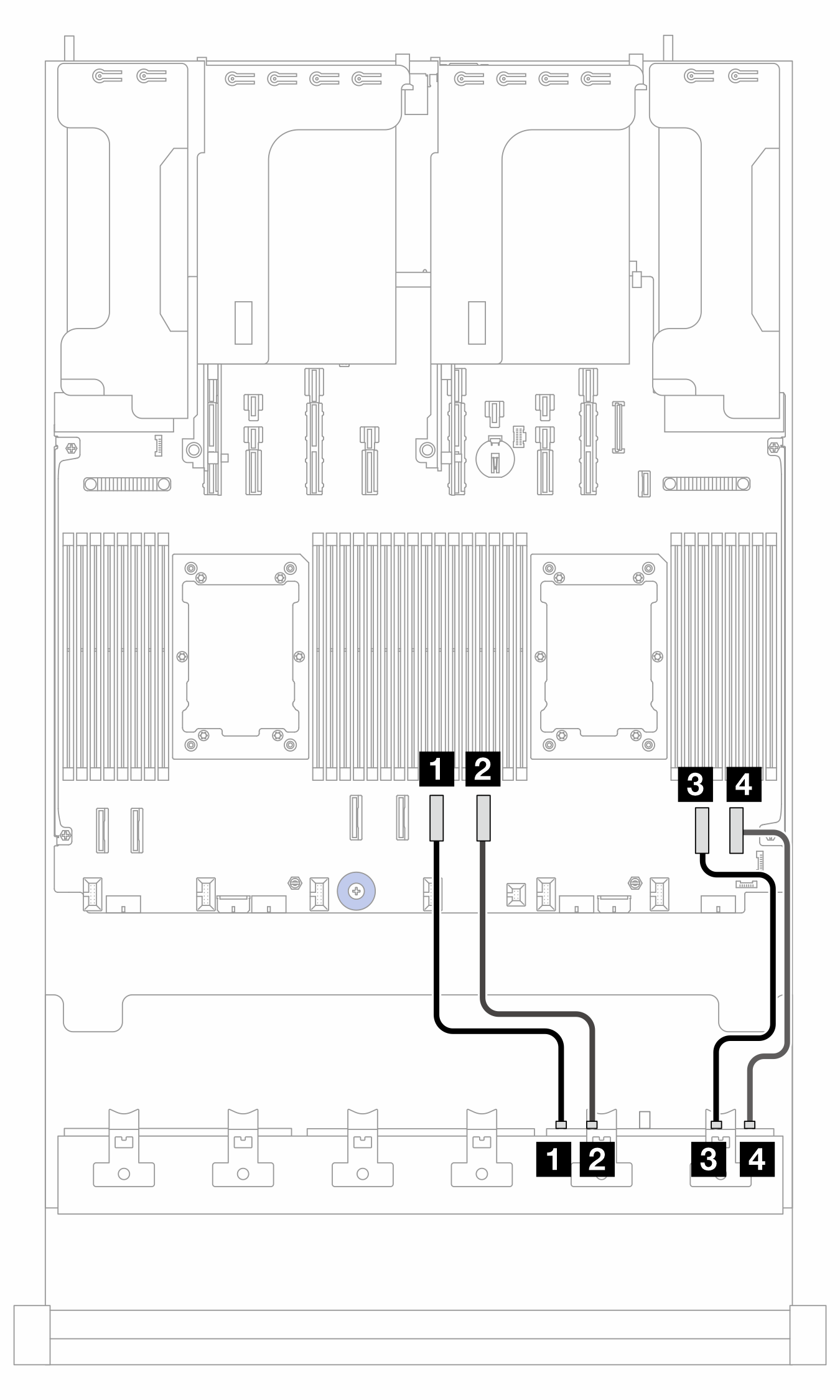

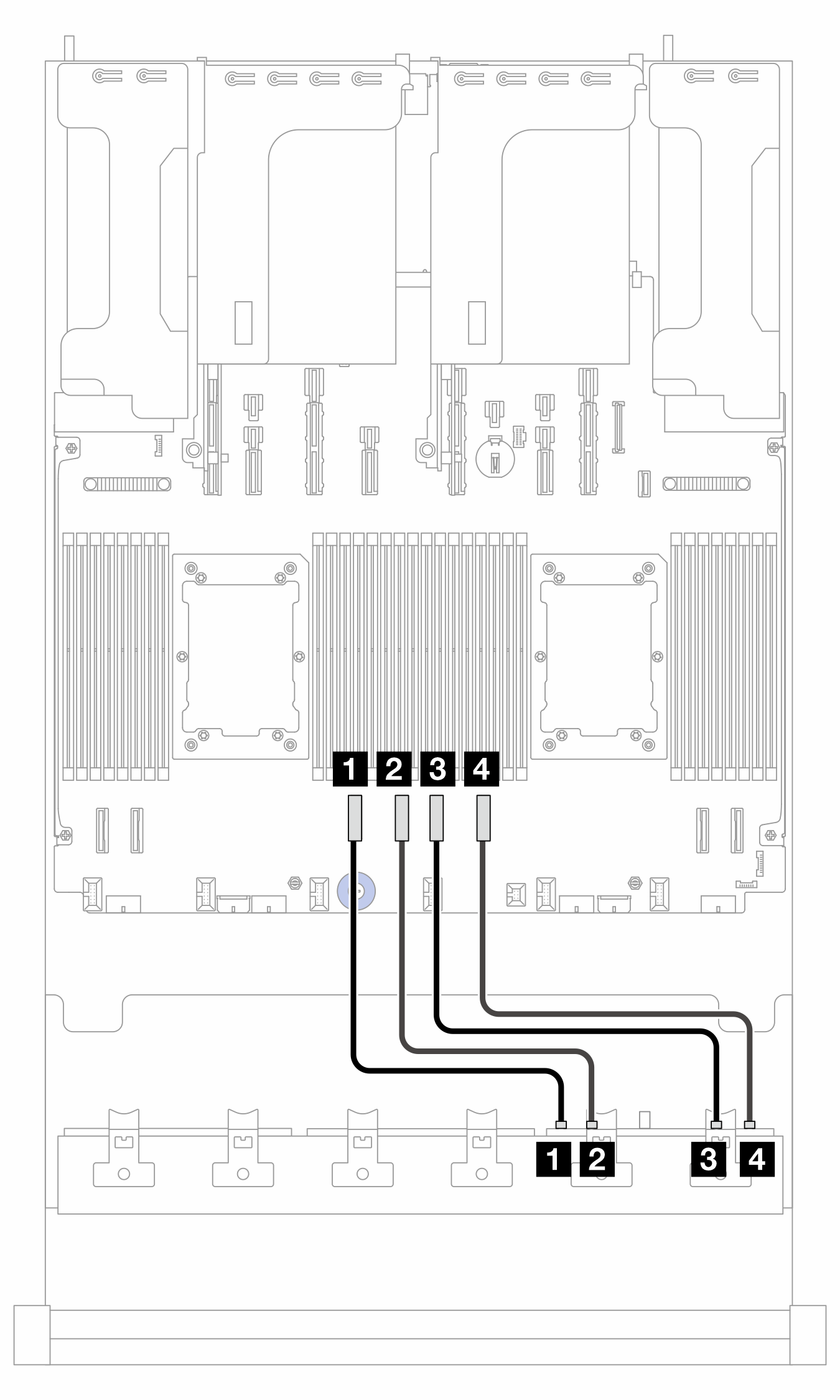

그림 3. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 4. 프로세서 1개가 설치된 경우 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개
| 시작(BP3) | 도착(프로세서 보드) | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350mm |
