SAS/SATA anteriore (SAS/SATA a 16 vani da 2,5" + AnyBay a 8 vani da 2,5") + SAS/SATA centrale a 8 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione anteriore (SAS/SATA a 16 vani da 2,5" + AnyBay a 8 vani da 2,5") + centrale SAS/SATA a 8 vani da 2,5".
Instradamento dei cavi agli adattatori SFF 16i
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 1. Instradamento dei cavi dai backplane anteriori agli adattatori SFF 16i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1 BP1: SAS | 1 Adattatore 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 900 mm |
| 3 BP3: SAS | 3 Adattatore 16i:
| 900 mm |
Figura 2. Instradamento dei cavi dai backplane centrali all'adattatore SFF 16i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1a BP10: SAS | 1 Adattatore 16i:
| 400/260 mm |
| 1b BP11: SAS |
Instradamento dei cavi NVMe a BP3

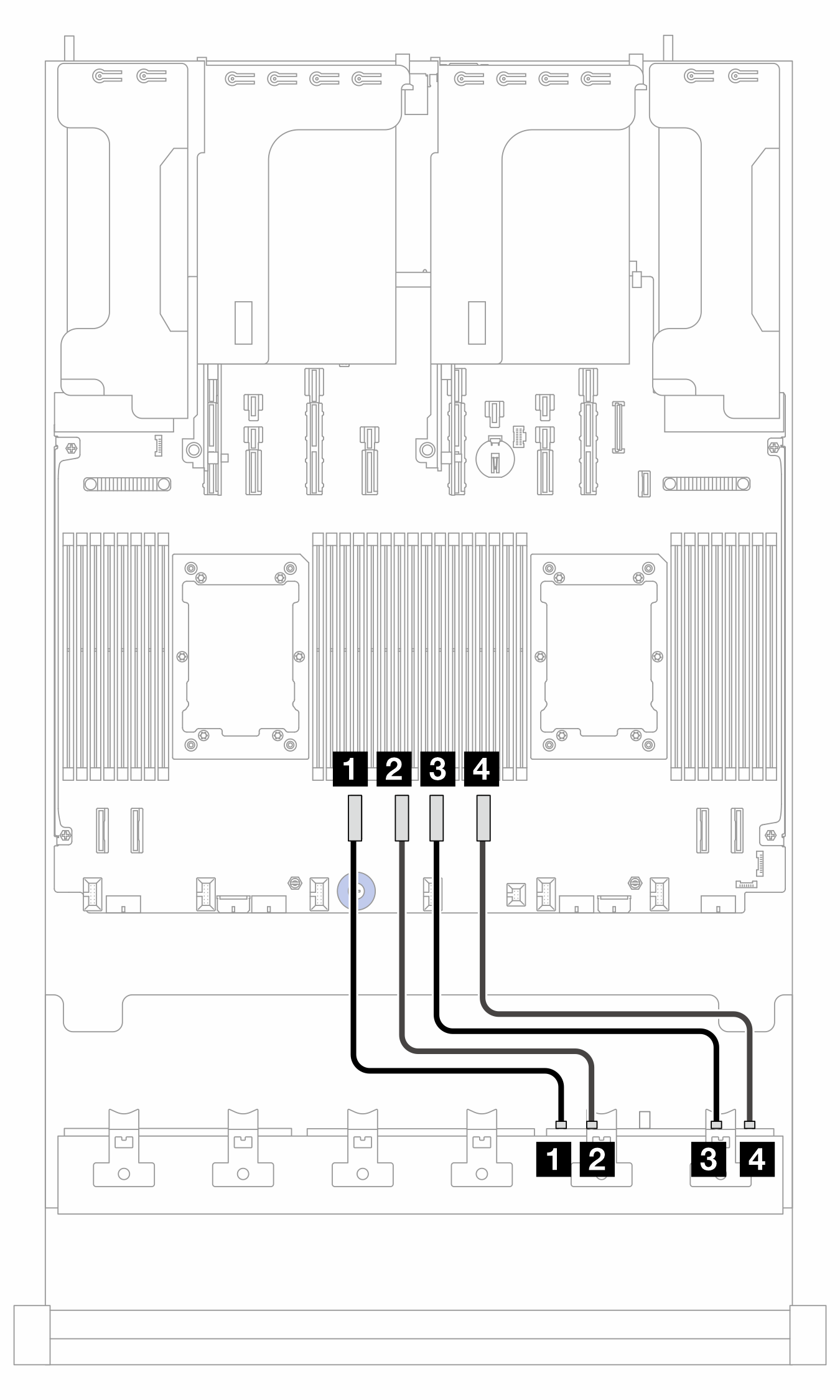

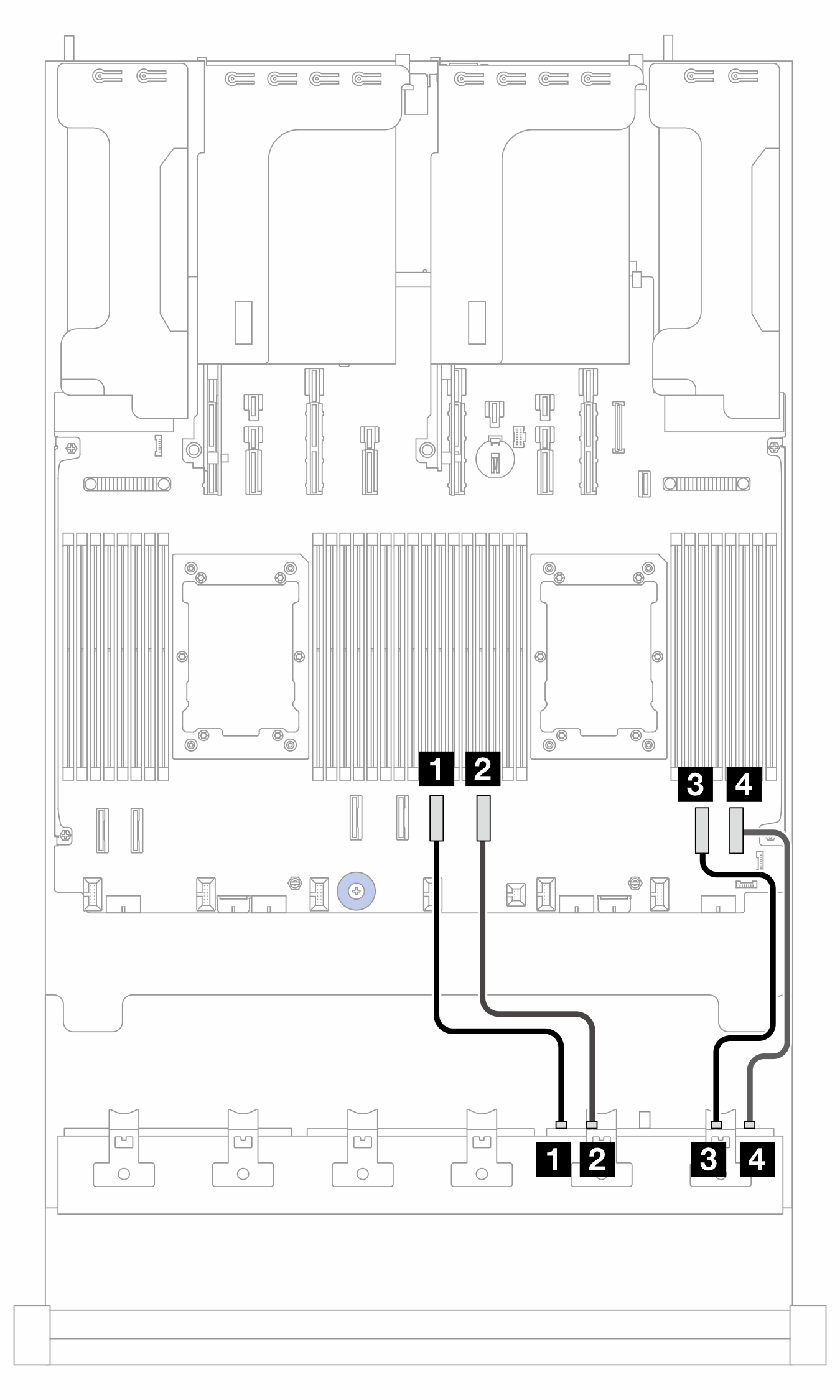

Figura 3. Instradamento dei cavi quando sono installati due processori  | Figura 4. Instradamento dei cavi quando è installato un processore  |
2P: due processori; 1P: un processore
| Da (BP3) | A (scheda del processore) | Lunghezza del cavo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 mm |
