(16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol.) frontais + 8 SAS/SATA de 2,5 pol. centrais

Este tópico oferece informações de roteamento de cabos para a configuração (16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol.) frontais + 8 SAS/SATA de 2,5 pol. centrais.

• Roteamento de cabos para adaptadores SFF 16i

• Roteamento de cabos NVMe para BP3

Roteamento de cabos para adaptadores SFF 16i​

Nota

A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

Figura 1. Roteamento de cabos dos backplanes frontais para adaptadores SFF 16i

No	Para	Comprimento do cabo
1 BP1: SAS	1 Adaptador 16i: Gen 4: C0 Gen 3: C0C1	900 milímetros
2 BP2: SAS	2 Gen 4: C1 Gen 3: C2C3	900 milímetros
3 BP3: SAS	3 Adaptador 16i: Gen 4: C0 Gen 3: C0C1	900 milímetros

Figura 2. Roteamento de cabos dos backplanes centrais para o adaptador SFF 16i

No	Para	Comprimento do cabo
1a BP10: SAS	1 Adaptador 16i: Gen 4: C1 Gen 3: C2C3	400/260 milímetros
1b BP11: SAS

Roteamento de cabos NVMe para BP3​

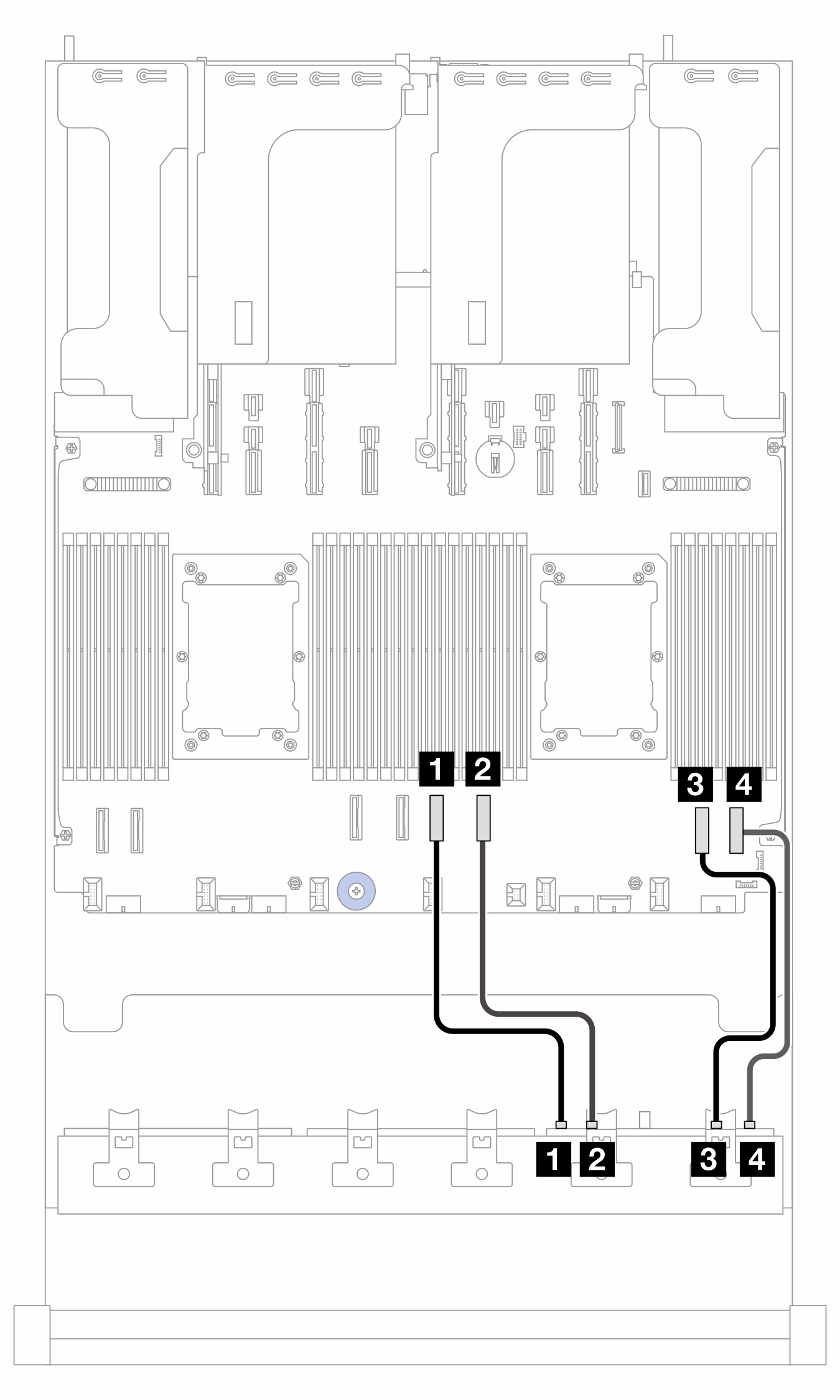

Figura 3. Roteamento de cabos quando dois processadores estão instalados

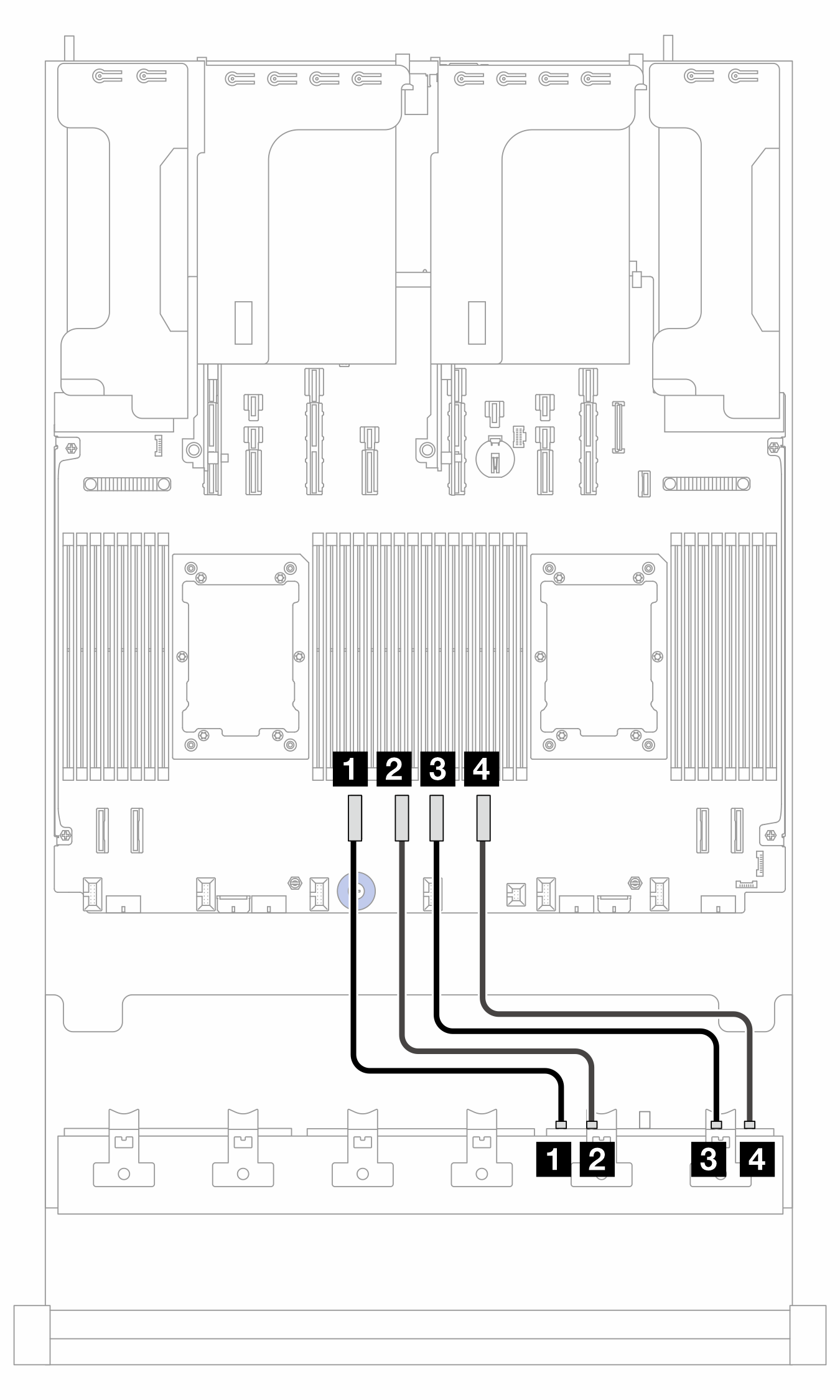

Figura 4. Roteamento de cabos quando um processador está instalado

2P: dois processadores; 1P: um processador

De (BP3)	Para (placa do processador)		Comprimento do cabo
	2P	1P
1 NVMe 0-1	1 PCIe 6	1 PCIe 4	350 milímetros
2 NVMe 2-3	2 PCIe 5	2 PCIe 3	350 milímetros
3 NVMe 4–5	3 PCIe 4	3 PCIe 2	350 milímetros
4 NVMe 6–7	4 PCIe 3	4 PCIe 1	350 milímetros
