24 NVMe de 2,5 pol. frontais + 8 NVMe de 2,5 pol. centrais
Este tópico oferece informações de roteamento de cabos para a configuração 24 NVMe de 2,5 pol. frontais + 8 NVMe de 2,5 pol. centrais.
Nota
Essa configuração é suportada somente quando dois processadores estão instalados.
Roteamento de cabos NVMe para BP1
Figura 1. Roteamento de cabos NVMe para BP1
| De (BP1) | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 mm |
| 3 NVMe 4–5 | 3 PCIe 8 | 350 milímetros |
| 4 NVMe 6–7 | 4 PCIe 7 | 350 milímetros |
Roteamento de cabos NVMe para BP2
Figura 2. Roteamento de cabos para BP2
| De (BP2) | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4–5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6–7 | 4 PCIe 3 | 250 mm |
Roteamento de cabos NVMe para BP3
Figura 3. Roteamento de cabos NVMe para BP3
| De (BP3) | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 milímetros |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 milímetros |
| 3 NVMe 4–5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6–7 | 4 PCIe 9B | 600 mm |

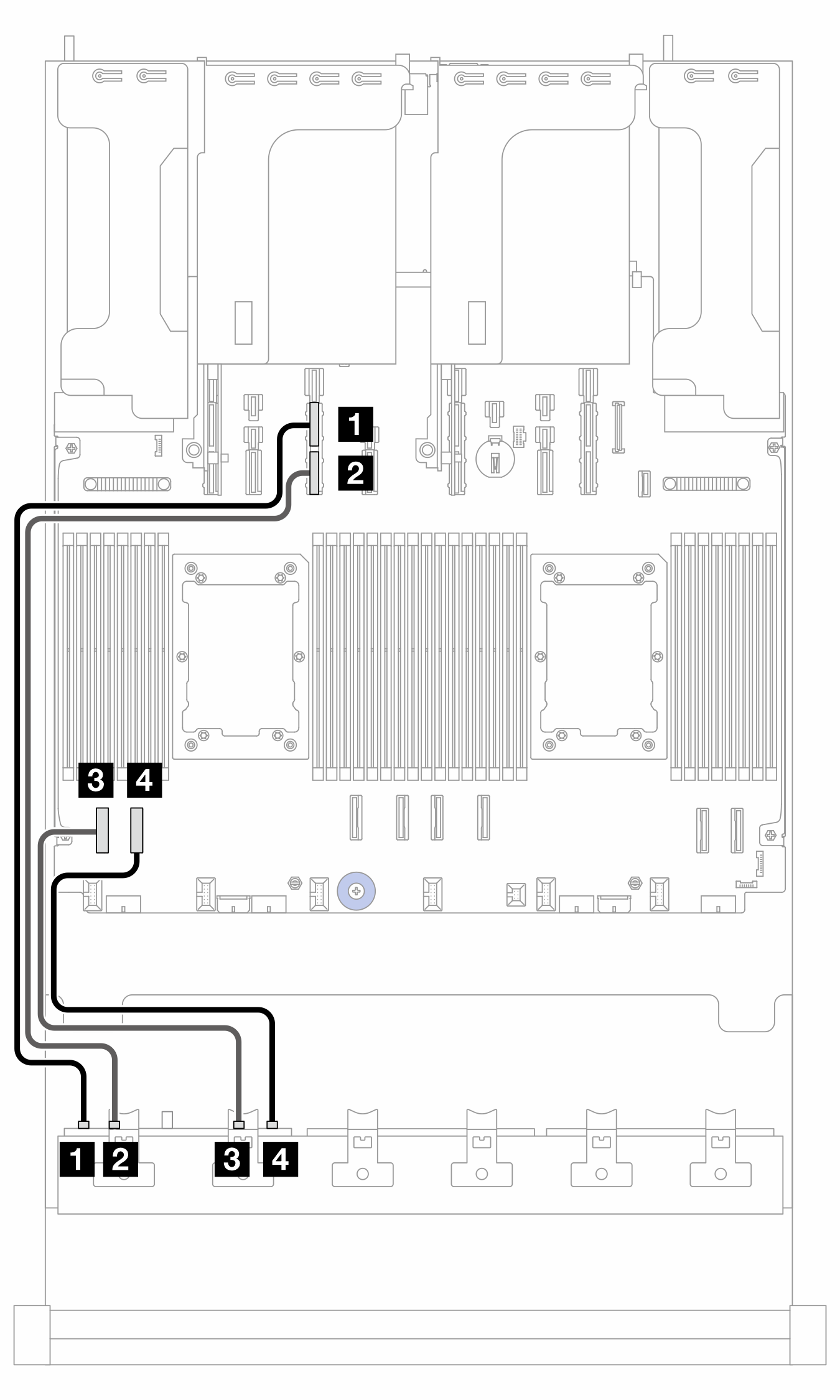

Roteamento de cabos NVMe para BP10 e BP11
Figura 4. Roteamento de cabos NVMe para BP10 e BP11
| No | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 milímetros |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 milímetros |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 milímetros |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 milímetros |
