24 x 2,5 pouces NVMe avant + 8 x 2,5 pouces NVMe centraux
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 24 x 2,5 pouces NVMe avant + 8 x 2,5 pouces NVMe centraux.
Remarque
Cette configuration n’est prise en charge que lorsque deux processeurs sont installés.
Cheminement des câbles NVMe vers le fond de panier 1

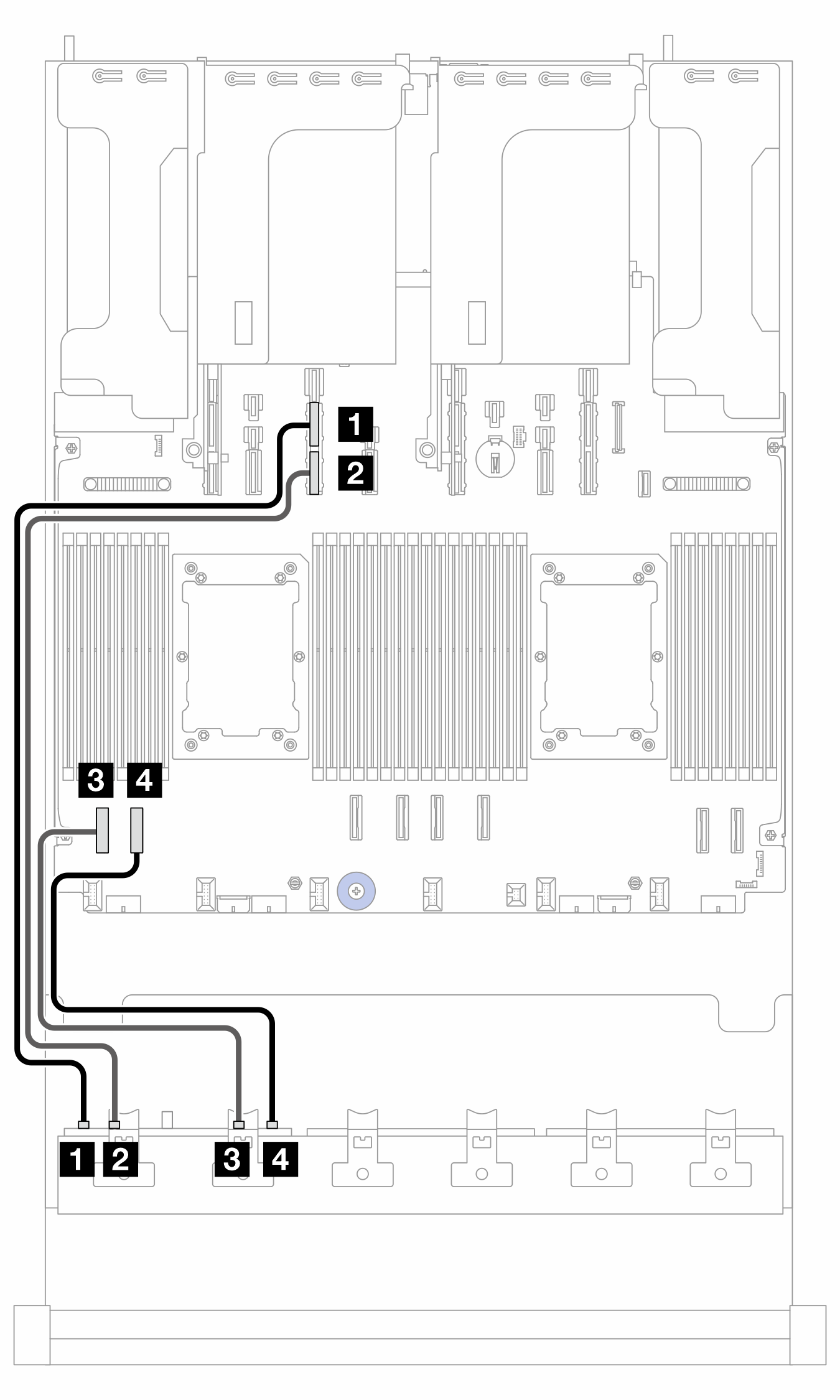

Figure 1. Cheminement des câbles NVMe vers le fond de panier 1
| De (Fond de panier 1) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 mm |
| 3 NVMe 4 à 5 | 3 PCIe 8 | 350 mm |
| 4 NVMe 6 à 7 | 4 PCIe 7 | 350 mm |
Cheminement des câbles NVMe vers le fond de panier 2
Figure 2. Cheminement des câbles vers le fond de panier 2
| De (fond de panier 2) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4 à 5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6 à 7 | 4 PCIe 3 | 250 mm |
Cheminement des câbles NVMe vers le fond de panier 3

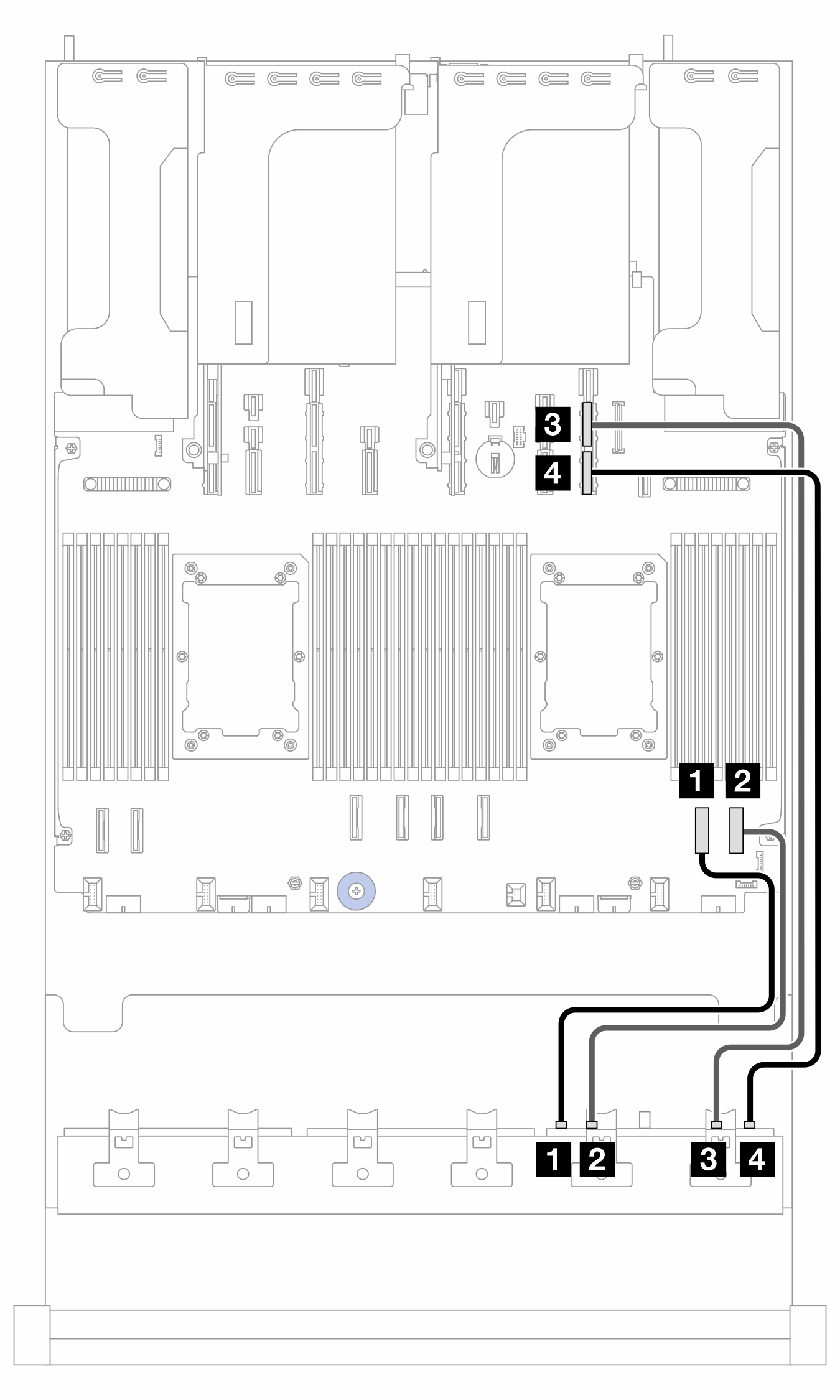

Figure 3. Cheminement des câbles NVMe vers le fond de panier 3
| De (BP3) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 mm |
| 3 NVMe 4 à 5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6 à 7 | 4 PCIe 9B | 600 mm |
Cheminement des câbles NVMe vers le fond de panier 10 et le fond de panier 11

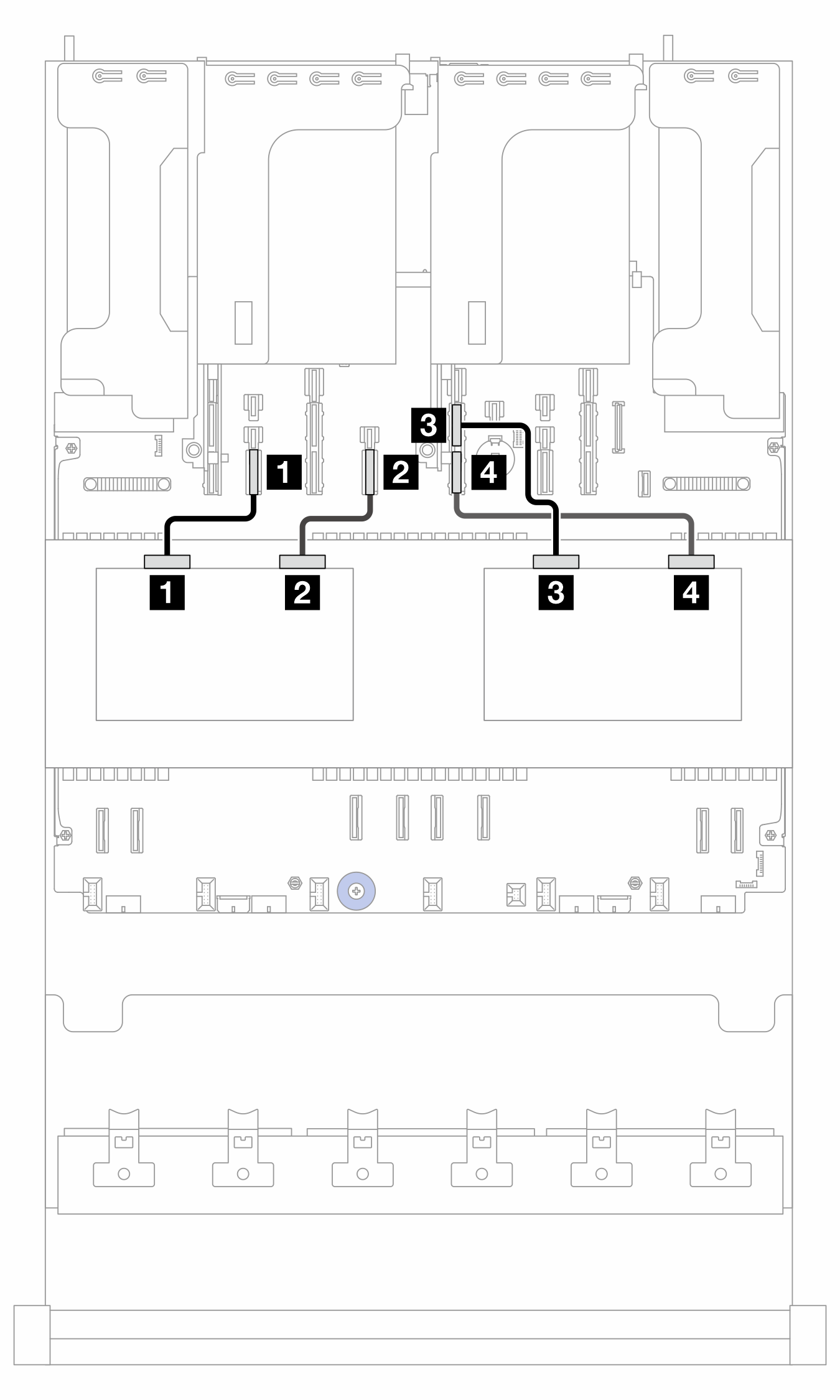

Figure 4. Cheminement des câbles NVMe vers le fond de panier 10 et le fond de panier 11
| À partir de | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 Fond de panier 10 : NVMe 0-1 | 1 PCIe 14 | 280 mm |
| 2 Fond de panier 10 : NVMe 2-3 | 2 PCIe 12 | 280 mm |
| 3 Fond de panier 11 : NVMe 0-1 | 3 PCIe 11A | 280 mm |
| 4 Fond de panier 11 : NVMe 2-3 | 4 PCIe 11B | 280 mm |
