24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA centraux
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA centraux.
Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
| Config. du fond de panier | Contrôleur de stockage | N° de config. |
|---|---|---|
| 24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA centraux (fond de panier 1 + fond de panier 2 + fond de panier 3 + fond de panier 10 + fond de panier 11) | 2 x SFF 16i | 1 |
| CFF EXP + SFF 8i | 2 | |
| CFF EXP + CFF 16i | 3 |
Cheminement des câbles vers les adaptateurs SFF 16i (config. 1)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 1. Cheminement des câbles des fonds de panier avant vers les adaptateurs SFF 16i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Fond de panier 1 : SAS | 1 Adaptateur 16i :
| 900 mm |
| 2 Fond de panier 2 : SAS | 2
| 900 mm |
| 3 Fond de panier 3 : SAS | 3 Adaptateur 16i :
| 900 mm |

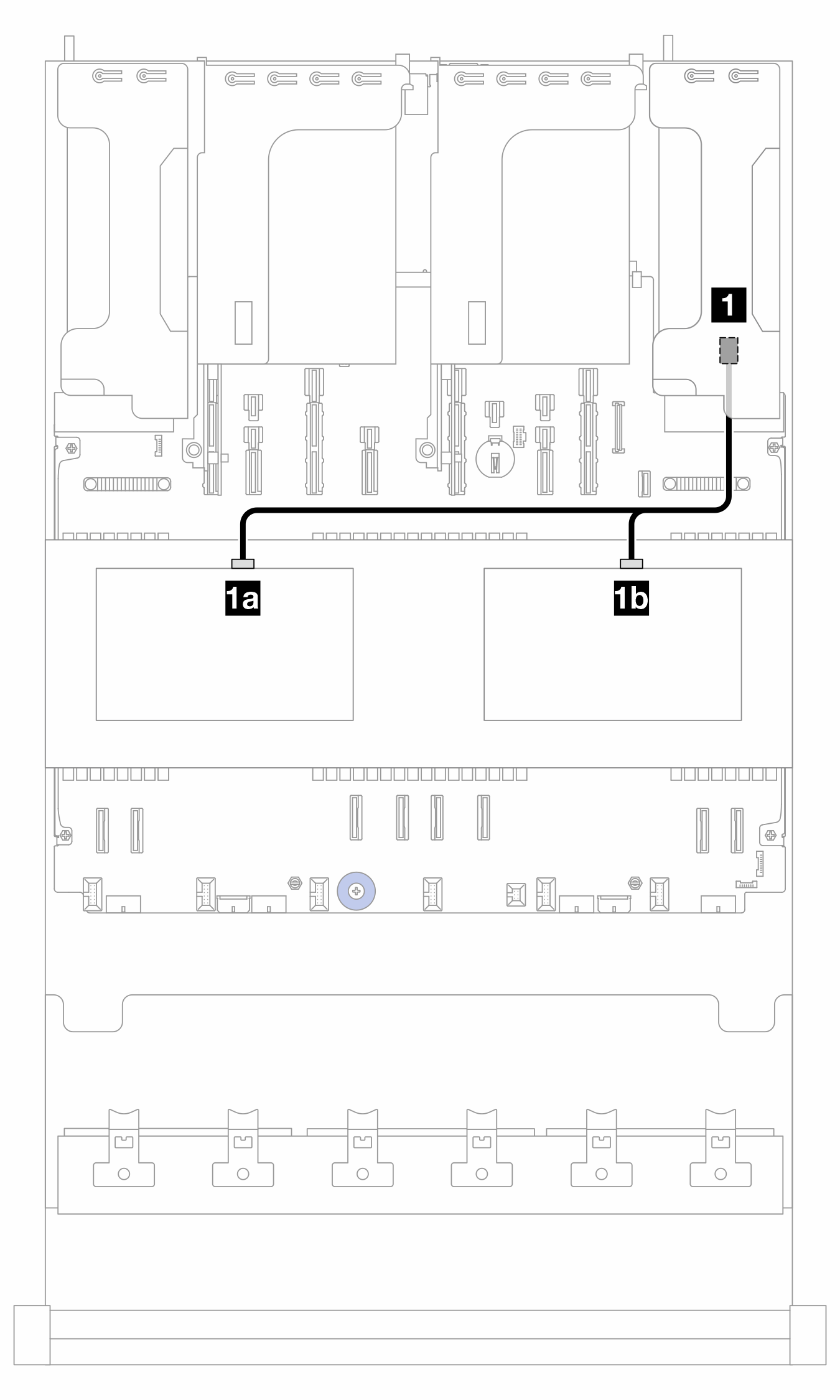

Figure 2. Cheminement des câbles des fonds de panier centraux à l'adaptateur SFF 16i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1a Fond de panier 10 : SAS | 1 Adaptateur 16i :
| 400/260 mm |
| 1b Fond de panier 11 : SAS |
Cheminement des câbles vers l’extension CFF (config. 2/3)
Remarque
Le câble 5 n’est pas nécessaire dans la configuration 3 (CFF EXP + CFF 16i).

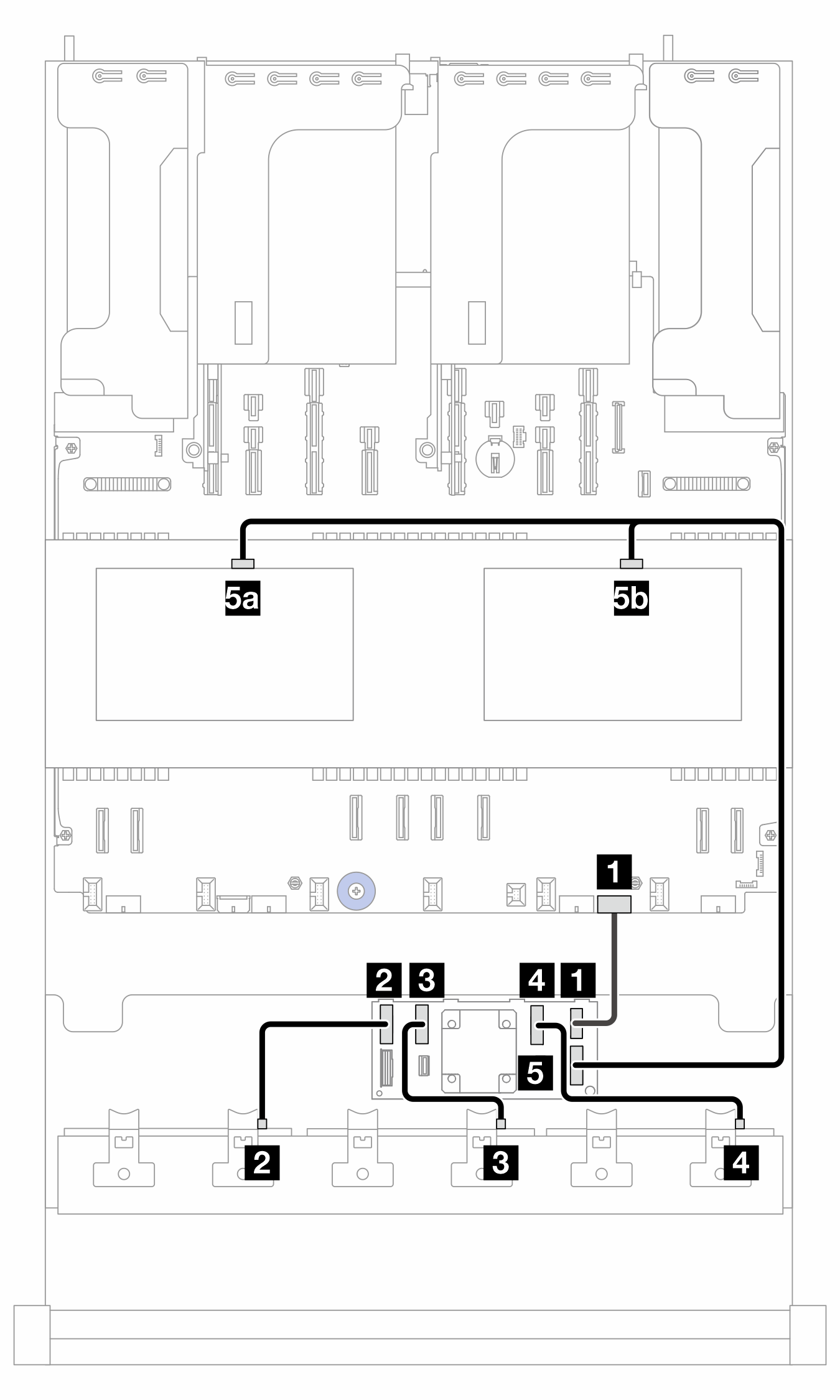

Figure 3. Cheminement des câbles vers l’extension CFF
PB : carte du processeur
| De (extension CFF) | Vers | Longueur de câble |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 Fond de panier 1 : SAS | 200 mm |
| 3 C1 | 3 Fond de panier 2 : SAS | 110 mm |
| 4 C2 | 4 Fond de panier 3 : SAS | 110 mm |
| 5 C3 | 5a Fond de panier 10 : SAS | 700/500 mm |
| 5b Fond de panier 11 : SAS |
Cheminement des câbles vers l’adaptateur SFF 8i (config. 2)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 4. Cheminement des câbles vers l’adaptateur SFF 8i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Extension CFF : RAID/HBA | 1 Adaptateur 8i :
| 780 mm |
Cheminement des câbles vers l’adaptateur CFF 16i (config. 3)
Figure 5. Cheminement des câbles vers l’adaptateur CFF 16i
2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
| De (adaptateur CFF 16i) | Vers | Longueur de câble | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b Fond de panier : Alimentation 14 | |||
| 2a C0 | 2 Extension CFF : RAID/HBA | 2 Extension CFF : RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 Fond de panier 10 : SAS | 3 Fond de panier 10 : SAS |
|
| 4 C3 | 4 Fond de panier 11 : SAS | 4 Fond de panier 11 : SAS |
|
| 5 MB (CFF INPUT) | 5 Fond de panier : PCIe 4 | 5 Fond de panier : PCIe 4 |
|
