前面 24 x 2.5 型 SAS/SATA + 中央 8 x 2.5 型 SAS/SATA
このトピックでは、前面 24 x 2.5 型 SAS/SATA + 中央 8 x 2.5 型 SAS/SATA 構成のケーブル配線について説明します。
以下の表の構成番号は、説明のみを目的としています。
| BP 構成 | ストレージ・コントローラー | 構成番号 |
|---|---|---|
| 前面 24 x 2.5 型 SAS/SATA + 中央 8 x 2.5 型 SAS/SATA (BP1 + BP2 + BP3 + BP10 + BP11) | 2 x SFF 16i | 1 |
| CFF EXP + SFF 8i | 2 | |
| CFF EXP + CFF 16i | 3 |
SFF 16i アダプターへのケーブル配線 (構成 1)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 1. 前面バックプレーンから SFF 16i アダプターへのケーブル配線
| 始点 | 終点 | ケーブルの長さ |
|---|---|---|
| 1 BP1: SAS | 1 16i アダプター:
| 900 mm |
| 2 BP2: SAS | 2
| 900 mm |
| 3 BP3: SAS | 3 16i アダプター:
| 900 mm |

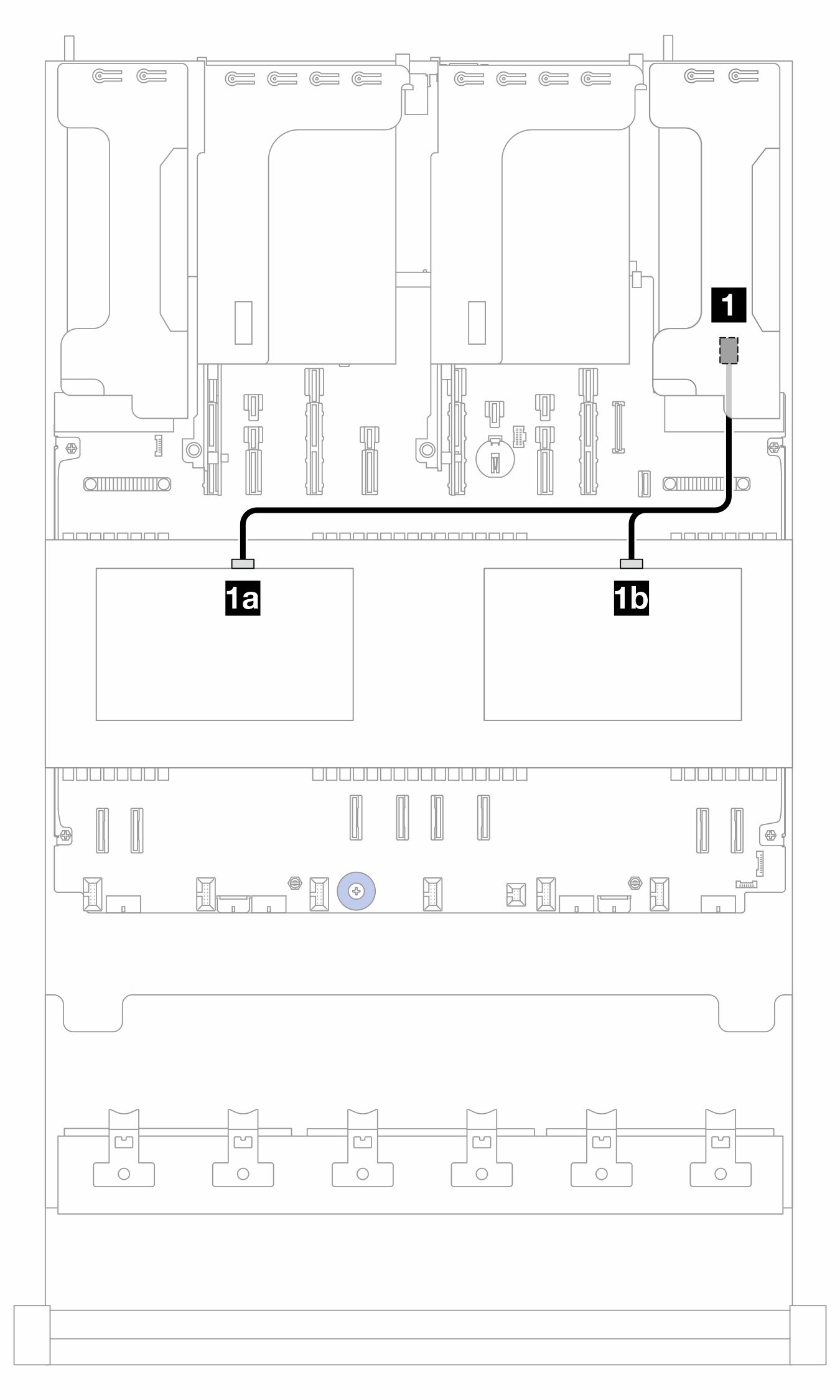

図 2. 中央バックプレーンから SFF 16i アダプターへのケーブル配線
| 始点 | 終点 | ケーブルの長さ |
|---|---|---|
| 1a BP10: SAS | 1 16i アダプター:
| 400/260 mm |
| 1b BP11: SAS |
CFF エクスパンダーへのケーブル配線 (構成 2/3)
注
ケーブル 5 は、構成 3 (CFF EXP + CFF 16i) では必要ありません。

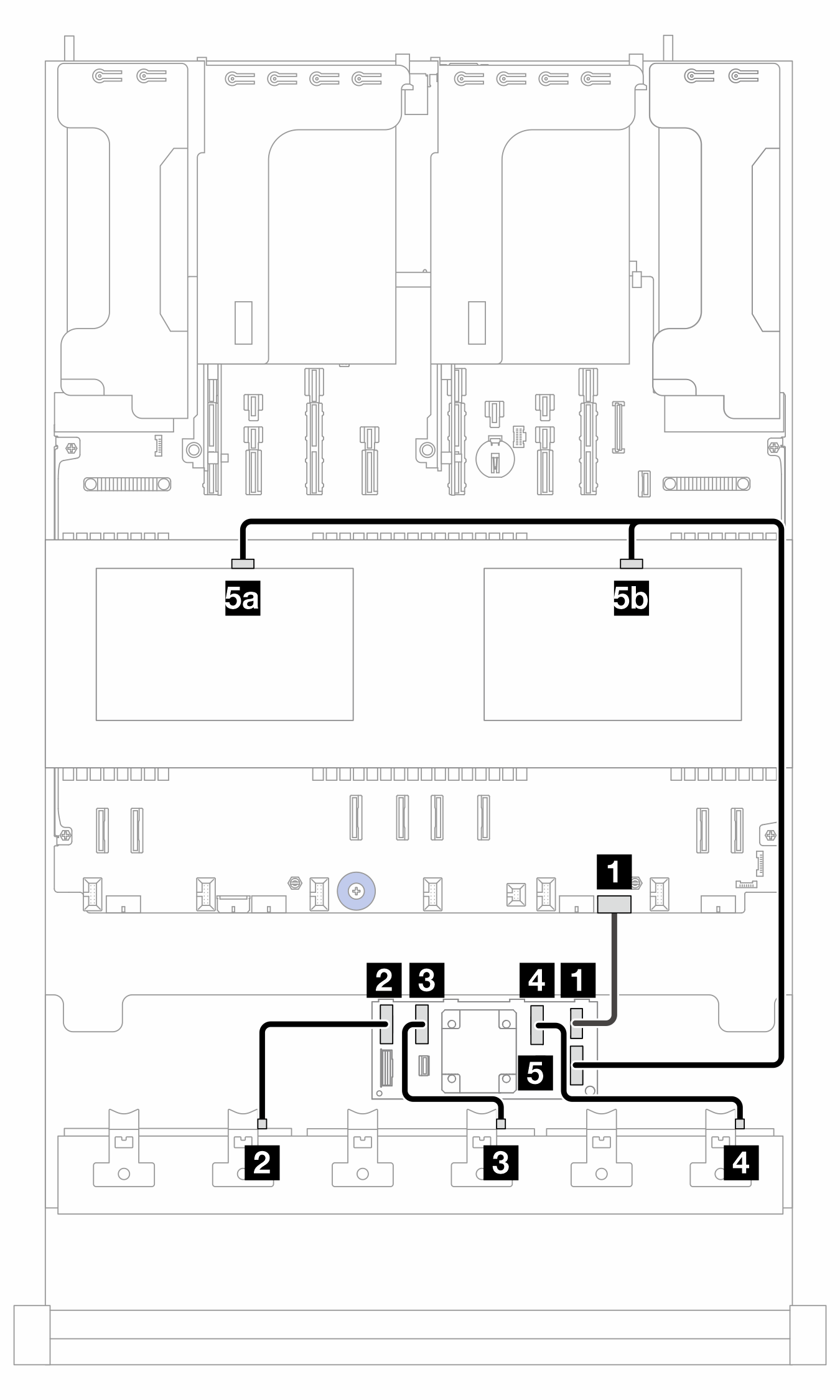

図 3. CFF エクスパンダーへのケーブル配線
PB: プロセッサー・ボード
| 始点 (CFF エクスパンダー) | 終点 | ケーブルの長さ |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C3 | 5a BP10: SAS | 700/500 mm |
| 5b BP11: SAS |
SFF 8i アダプターへのケーブル配線 (構成 2)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 4. SFF 8i アダプターへのケーブル配線
| 始点 | 終点 | ケーブルの長さ |
|---|---|---|
| 1 CFF エクスパンダー: RAID/HBA | 1 8i アダプター:
| 780 mm |
CFF 16i アダプターへのケーブル配線 (構成 3)

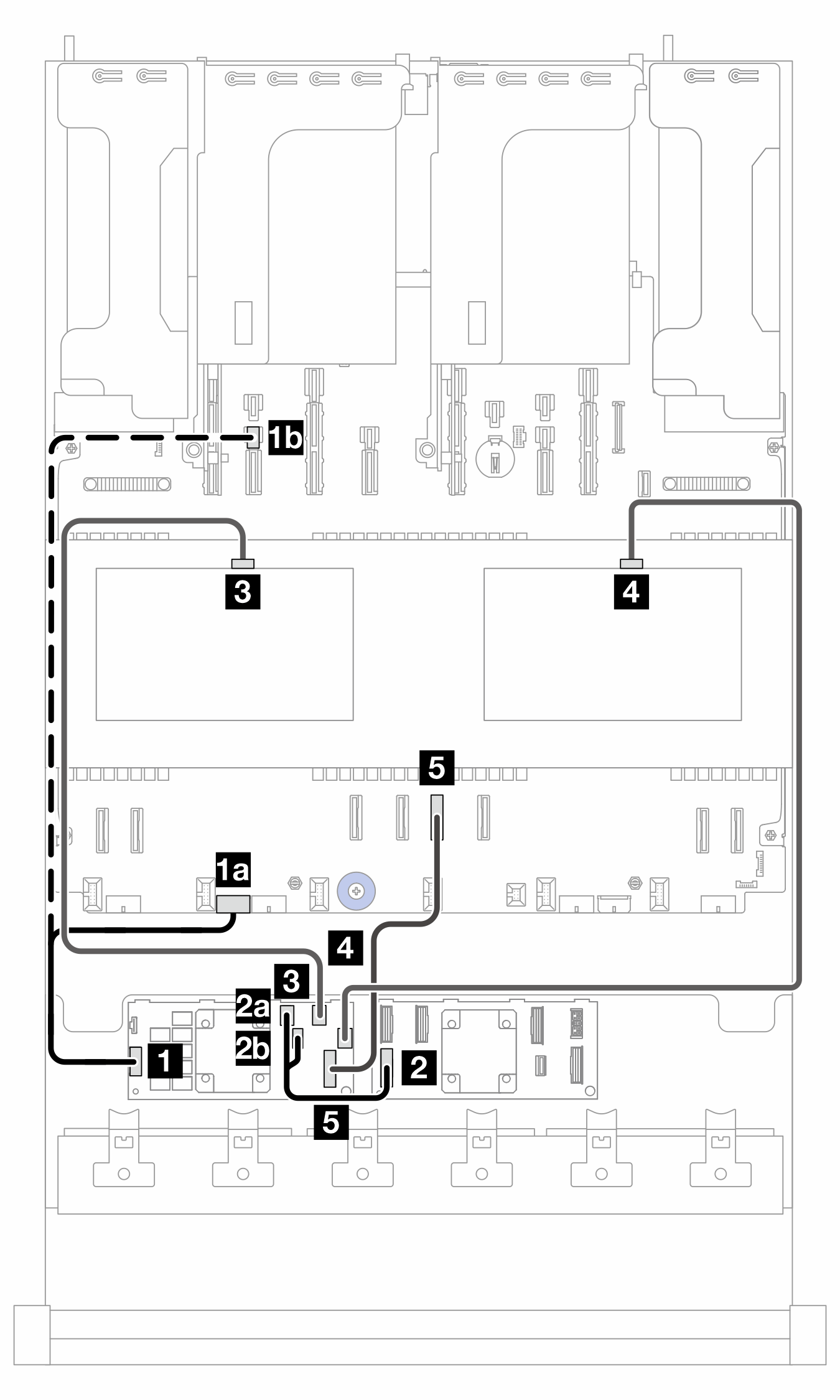

図 5. CFF 16i アダプターへのケーブル配線
2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
| 始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 CFF エクスパンダー: RAID/HBA | 2 CFF エクスパンダー: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
