SAS/SATA anteriore a 24 vani da 2,5" + SAS/SATA centrale a 8 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore a 24 vani da 2,5" + centrale SAS/SATA a 8 vani da 2,5".
I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
| Configurazione BP | Controller di storage | N. configurazione |
|---|---|---|
| SAS/SATA anteriore a 24 vani da 2,5" + SAS/SATA centrale 8 vani da 2,5" (BP1 + BP2 + BP3 + BP10 + BP11) | 2 x SFF 16i | 1 |
| CFF EXP + SFF 8i | 2 | |
| CFF EXP + CFF 16i | 3 |
Instradamento dei cavi agli adattatori SFF 16i (config. 1)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 1. Instradamento dei cavi dai backplane anteriori agli adattatori SFF 16i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1 BP1: SAS | 1 Adattatore 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 900 mm |
| 3 BP3: SAS | 3 Adattatore 16i:
| 900 mm |

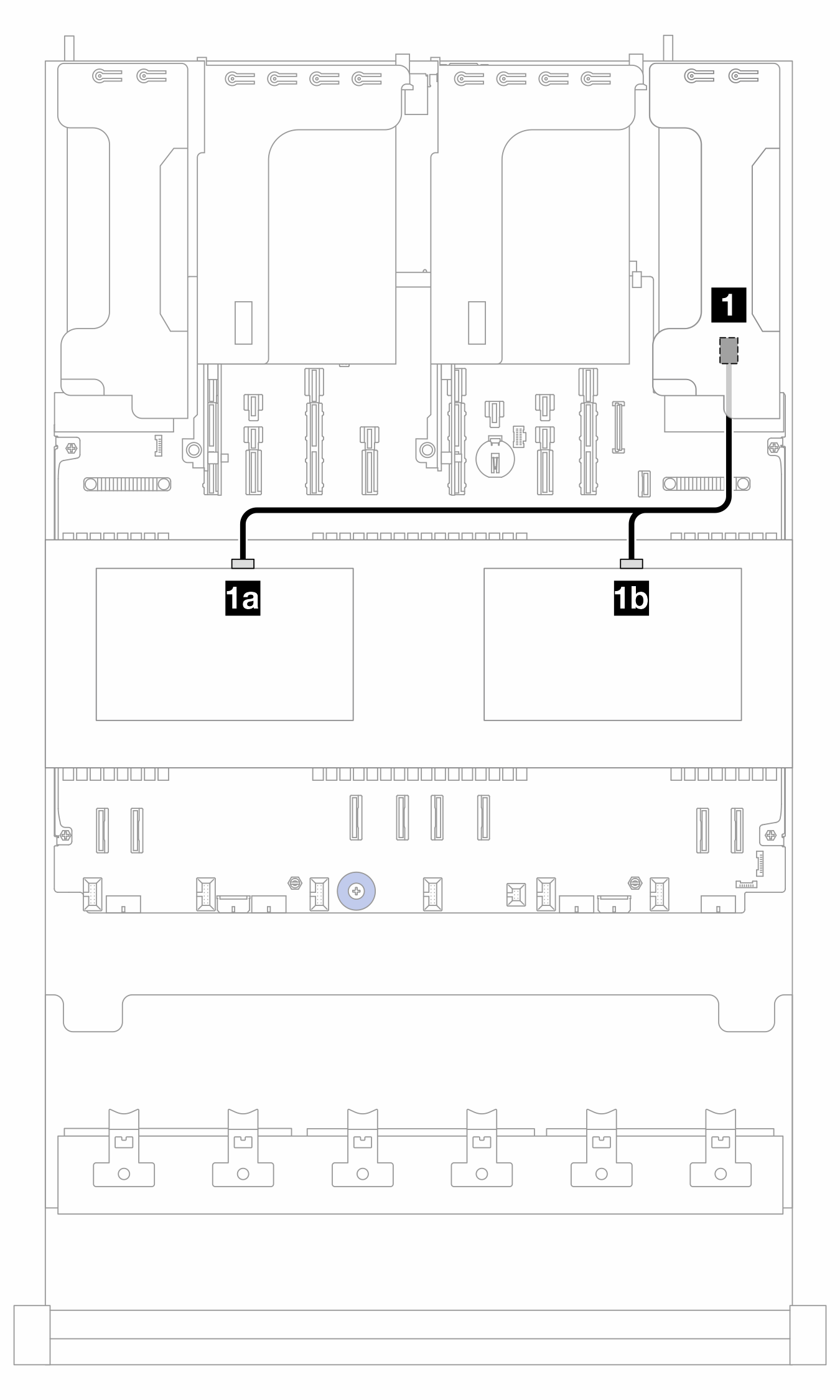

Figura 2. Instradamento dei cavi dai backplane centrali all'adattatore SFF 16i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1a BP10: SAS | 1 Adattatore 16i:
| 400/260 mm |
| 1b BP11: SAS |
Instradamento dei cavi all'unità di espansione CFF (config. 2/3)
Nota
Il cavo 5 non è necessario nella configurazione 3 (CFF EXP + CFF 16i).

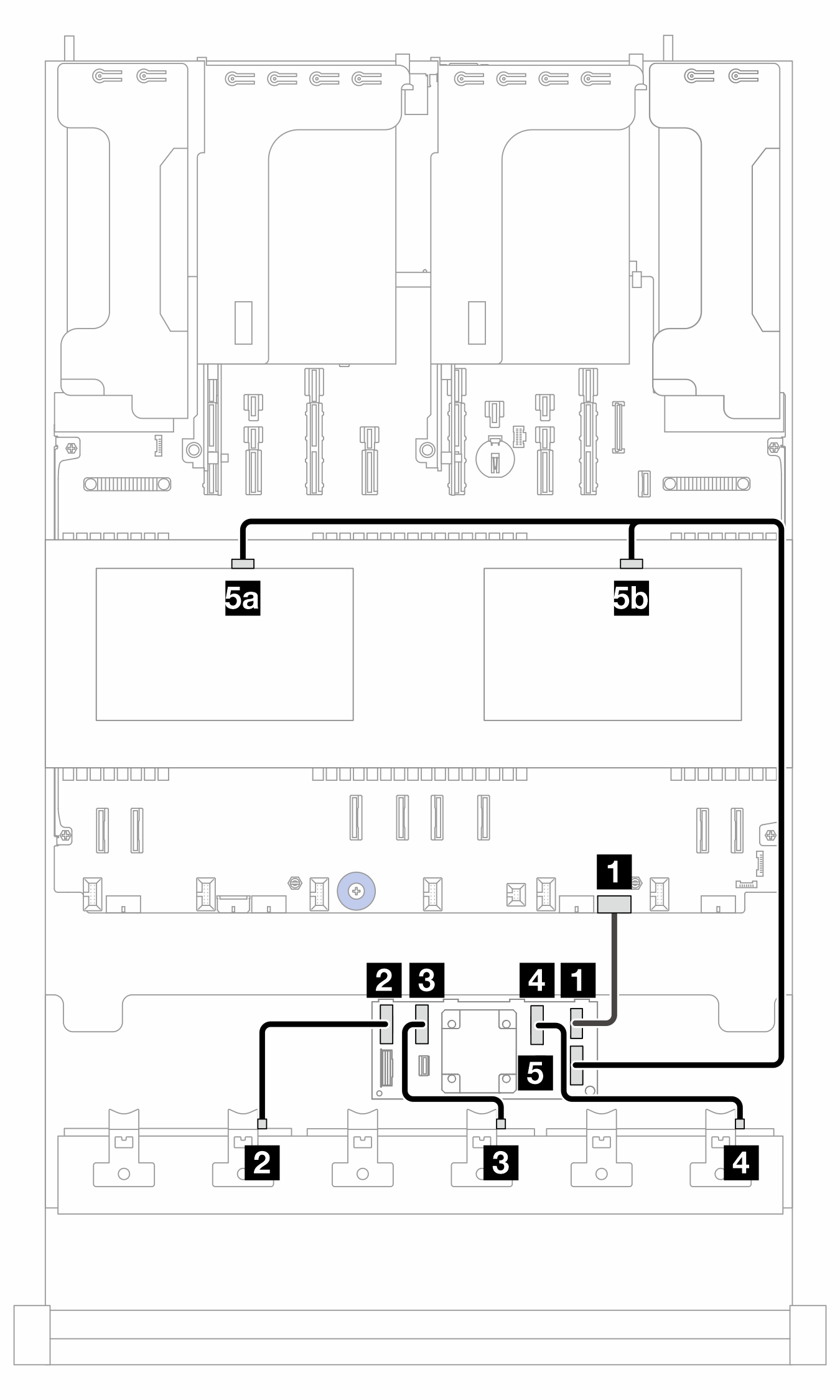

Figura 3. Instradamento dei cavi all'unità di espansione CFF
PB: scheda del processore
| Da (espansione CFF) | A | Lunghezza del cavo |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C3 | 5a BP10: SAS | 700/500 mm |
| 5b BP11: SAS |
Instradamento dei cavi all'adattatore SFF 8i (config. 2)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 4. Instradamento dei cavi all'adattatore SFF 8i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1 Unità di espansione CFF: RAID/HBA | 1 Adattatore 8i:
| 780 mm |
Instradamento dei cavi all'adattatore CFF 16i (config. 3)
Figura 5. Instradamento dei cavi all'adattatore CFF 16i
2P: due processori; 1P: un processore; PB: scheda del processore
| Da (adattatore CFF 16i) | A | Lunghezza del cavo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Unità di espansione CFF: RAID/HBA | 2 Unità di espansione CFF: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
