SAS/SATA ขนาด 2.5 นิ้ว 24 ช่อง ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง

• การเดินสายไปยังอะแดปเตอร์ SFF 16i (การกำหนดค่า 1)

• การเดินสายไปยังตัวขยาย CFF (การกำหนดค่า 2/3)

• การเดินสายไปยังอะแดปเตอร์ SFF 8i (การกำหนดค่า 2)

• การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3)

การเดินสายไปยังอะแดปเตอร์ SFF 16i (การกำหนดค่า 1)​

รูปที่ 1. การเดินสายจากแบ็คเพลนด้านหน้าไปยังอะแดปเตอร์ SFF 16i

จาก	ไปยัง	ความยาวสาย
1 BP1: SAS	1 อะแดปเตอร์ 16i: Gen 4: C0 Gen 3: C0C1	900 มม.
2 BP2: SAS	2 Gen 4: C1 Gen 3: C2C3	900 มม.
3 BP3: SAS	3 อะแดปเตอร์ 16i: Gen 4: C0 Gen 3: C0C1	900 มม.

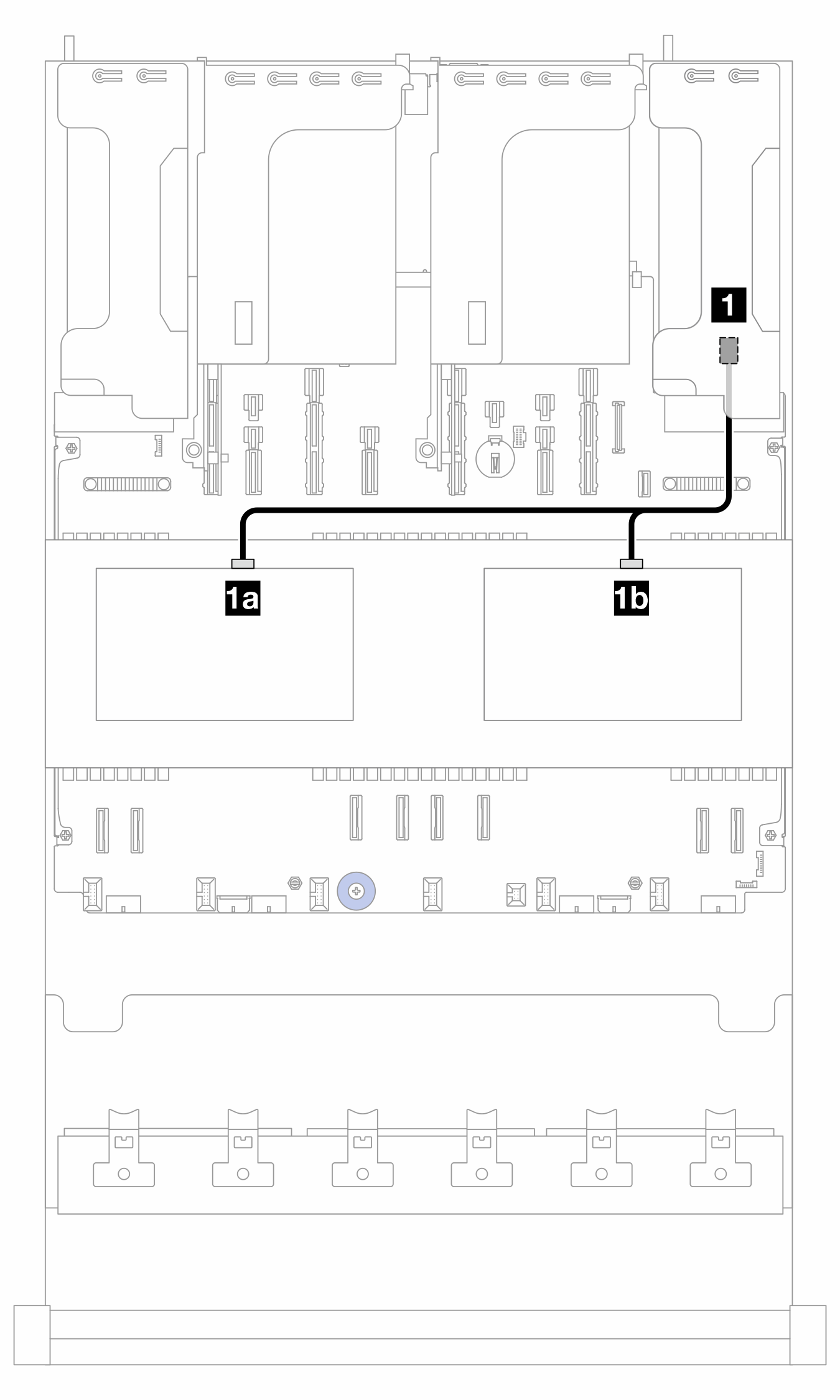

รูปที่ 2. การเดินสายจากแบ็คเพลนตรงกลางไปยังอะแดปเตอร์ SFF 16i

จาก	ไปยัง	ความยาวสาย
1a BP10: SAS	1 อะแดปเตอร์ 16i: Gen 4: C1 Gen 3: C2C3	400/260 มม.
1b BP11: SAS

การเดินสายไปยังตัวขยาย CFF (การกำหนดค่า 2/3)​

หมายเหตุ

ไม่จำเป็นต้องใช้สาย 5 ในการกำหนดค่า 3 (CFF EXP + CFF 16i)

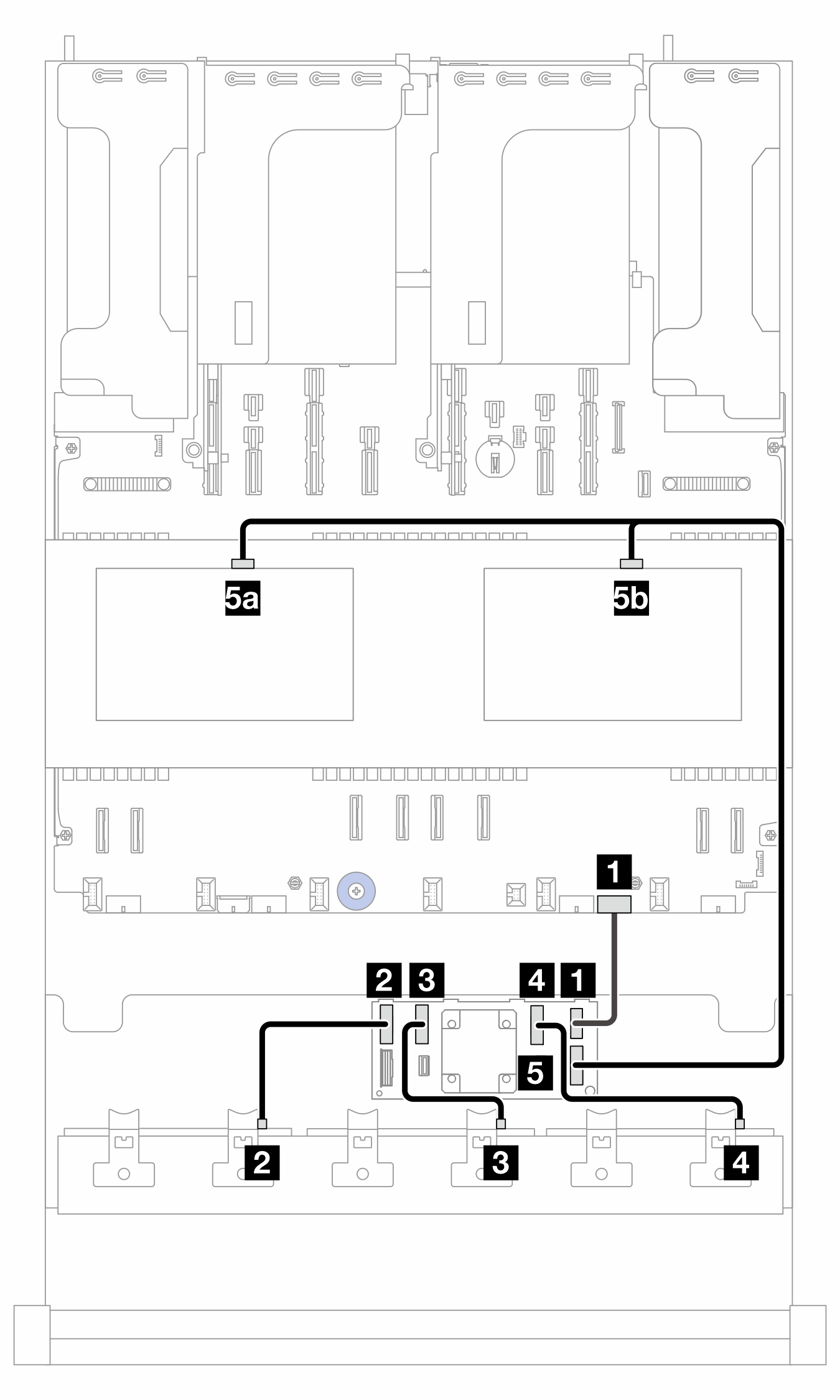

รูปที่ 3. การเดินสายไปยังตัวขยาย CFF

PB: แผงโปรเซสเซอร์

จาก (ตัวขยาย CFF)	ไปยัง	ความยาวสาย
1 POWER	1 PB: EXP PWR	210 มม.
2 C0	2 BP1: SAS	200 มม.
3 C1	3 BP2: SAS	110 มม.
4 C2	4 BP3: SAS	110 มม.
5 C3	5a BP10: SAS	700/500 มม.
	5b BP11: SAS

การเดินสายไปยังอะแดปเตอร์ SFF 8i (การกำหนดค่า 2)​

หมายเหตุ

ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

รูปที่ 4. การเดินสายไปยังอะแดปเตอร์ SFF 8i

จาก	ไปยัง	ความยาวสาย
1 ตัวขยาย CFF: RAID/HBA	1 อะแดปเตอร์ 8i: Gen 4: C0 Gen 3: C0C1	780 มม.

การเดินสายไปยังอะแดปเตอร์ CFF 16i (การกำหนดค่า 3)​

รูปที่ 5. การเดินสายไปยังอะแดปเตอร์ CFF 16i

2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว; PB: แผงโปรเซสเซอร์

จาก (อะแดปเตอร์ CFF 16i)	ไปยัง		ความยาวสาย
	2P	1P
1 POWER	1a PB: RAID PWR	1a PB: RAID PWR	2P: 210 มม. 1P: 300/800 มม.
		1b PB: PWR 14
2a C0	2 ตัวขยาย CFF: RAID/HBA	2 ตัวขยาย CFF: RAID/HBA	150/150 มม.
2b C1
3 C2	3 BP 10: SAS	3 BP 10: SAS	700 มม.
4 C3	4 BP 11: SAS	4 BP 11: SAS	700 มม.
5 MB (CFF INPUT)	5 PB: PCIe 4	5 PB: PCIe 4	450 มม.
