24 SAS/SATA de 2,5 polegadas frontais + 8 SAS/SATA de 2,5 polegadas centrais
Este tópico oferece informações de roteamento de cabos para a configuração 24 SAS/SATA de 2,5 polegadas frontais + 8 SAS/SATA de 2,5 polegadas centrais.
Os números de configuração na tabela abaixo são apenas para fins descritivos.
| Configuração do BP. | Controlador de armazenamento | Nº. da config. |
|---|---|---|
| 24 SAS/SATA de 2,5 polegadas frontais + 8 SAS/SATA de 2,5 polegadas centrais (BP1 + BP2 + BP3 + BP10 + BP11) | 2 SFF 16i | 1 |
| CFF EXP + SFF 8i | 2 | |
| CFF EXP + CFF 16i | 3 |
Roteamento de cabos para adaptadores SFF 16i (config. 1)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 1. Roteamento de cabos dos backplanes frontais para adaptadores SFF 16i
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 BP1: SAS | 1 Adaptador 16i:
| 900 milímetros |
| 2 BP2: SAS | 2
| 900 milímetros |
| 3 BP3: SAS | 3 Adaptador 16i:
| 900 milímetros |

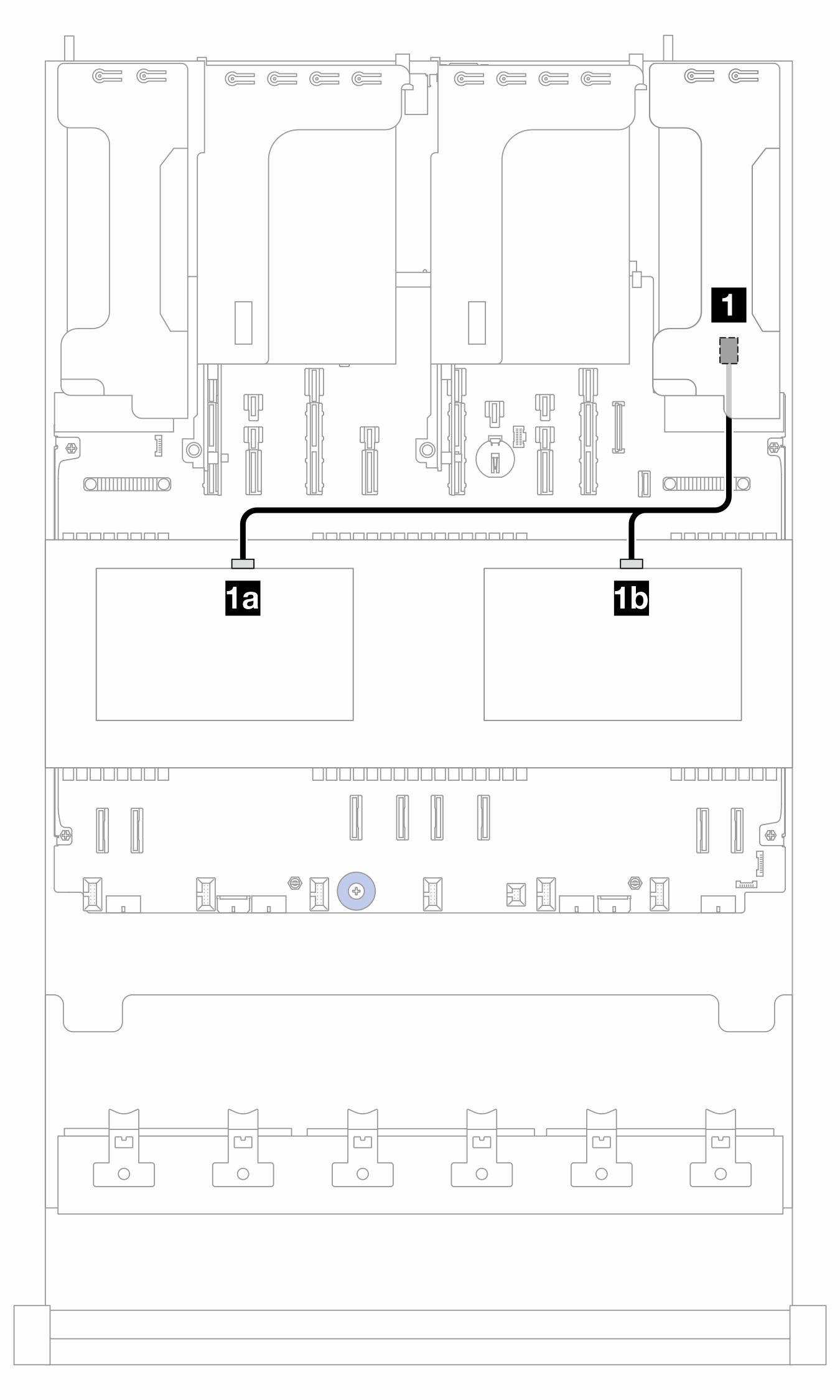

Figura 2. Roteamento de cabos dos backplanes centrais para o adaptador SFF 16i
| No | Para | Comprimento do cabo |
|---|---|---|
| 1a BP10: SAS | 1 Adaptador 16i:
| 400/260 milímetros |
| 1b BP11: SAS |
Roteamento de cabos para expansor CFF (config. 2/3)
Nota
O cabo 5 não é necessário na configuração 3 (CFF EXP + CFF 16i).

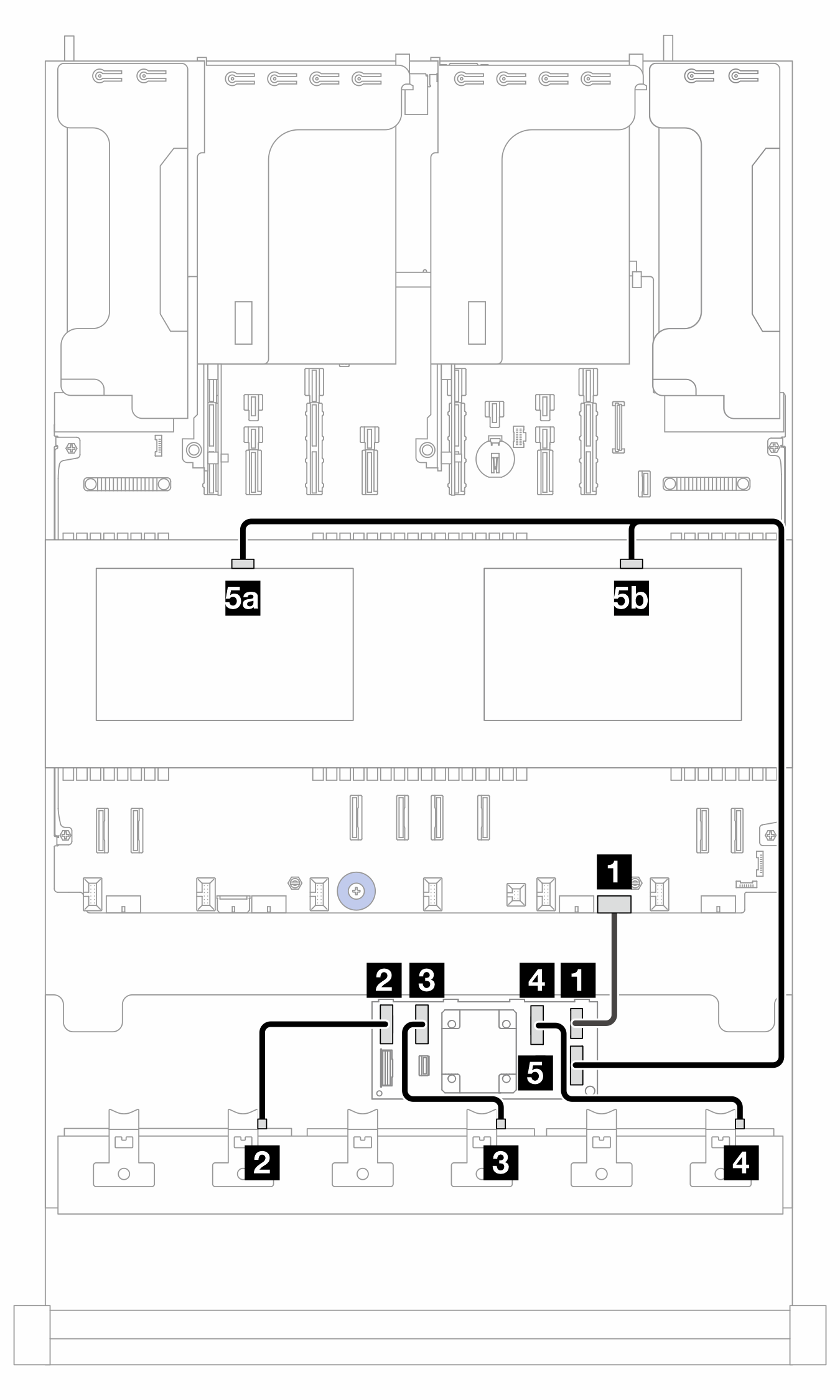

Figura 3. Roteamento de cabos para expansor CFF
PB: placa do processador
| De (expansor CFF) | Para | Comprimento do cabo |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 milímetros |
| 2 C0 | 2 BP1: SAS | 200 milímetros |
| 3 C1 | 3 BP2: SAS | 110 milímetros |
| 4 C2 | 4 BP3: SAS | 110 milímetros |
| 5 C3 | 5a BP10: SAS | 700/500 milímetros |
| 5b BP11: SAS |
Roteamento de cabos para o adaptador SFF 8i (config. 2)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 4. Roteamento de cabos para o adaptador SFF 8i
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 Expansor CFF: RAID/HBA | 1 Adaptador 8i:
| 780 milímetros |
Roteamento de cabos para o adaptador CFF 16i (config. 3)
Figura 5. Roteamento de cabos para o adaptador CFF 16i
2P: dois processadores; 1P: um processador; PB: placa do processador
| De (adaptador CFF 16i) | Para | Comprimento do cabo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Expansor CFF: RAID/HBA | 2 Expansor CFF: RAID/HBA |
|
| 2b C1 | |||
| 3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
| 4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
| 5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
