앞면 24 x 2.5" SAS/SATA + 중간 8 x 2.5" SAS/SATA
이 주제에서는 앞면 24 x 2.5" SAS/SATA + 중간 8 x 2.5" SAS/SATA 구성의 케이블 라우팅 정보를 제공합니다.
아래 표의 구성 번호는 설명용으로만 제공됩니다.
BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
---|---|---|
앞면 24 x 2.5" SAS/SATA + 중간 8 x 2.5" SAS/SATA(BP1 + BP2 + BP3 + BP10 + BP11) | 2 x SFF 16i | 1 |
CFF EXP + SFF 8i | 2 | |
CFF EXP + CFF 16i | 3 |
SFF 16i 어댑터에 대한 케이블 배선(구성 1)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 1. 앞면 백플레인에서 SFF 16i 어댑터로의 케이블 라우팅


시작 | 끝 | 케이블 길이 |
---|---|---|
1 BP1: SAS | 1 16i 어댑터:
| 900mm |
2 BP2: SAS | 2
| 900mm |
3 BP3: SAS | 3 16i 어댑터:
| 900mm |

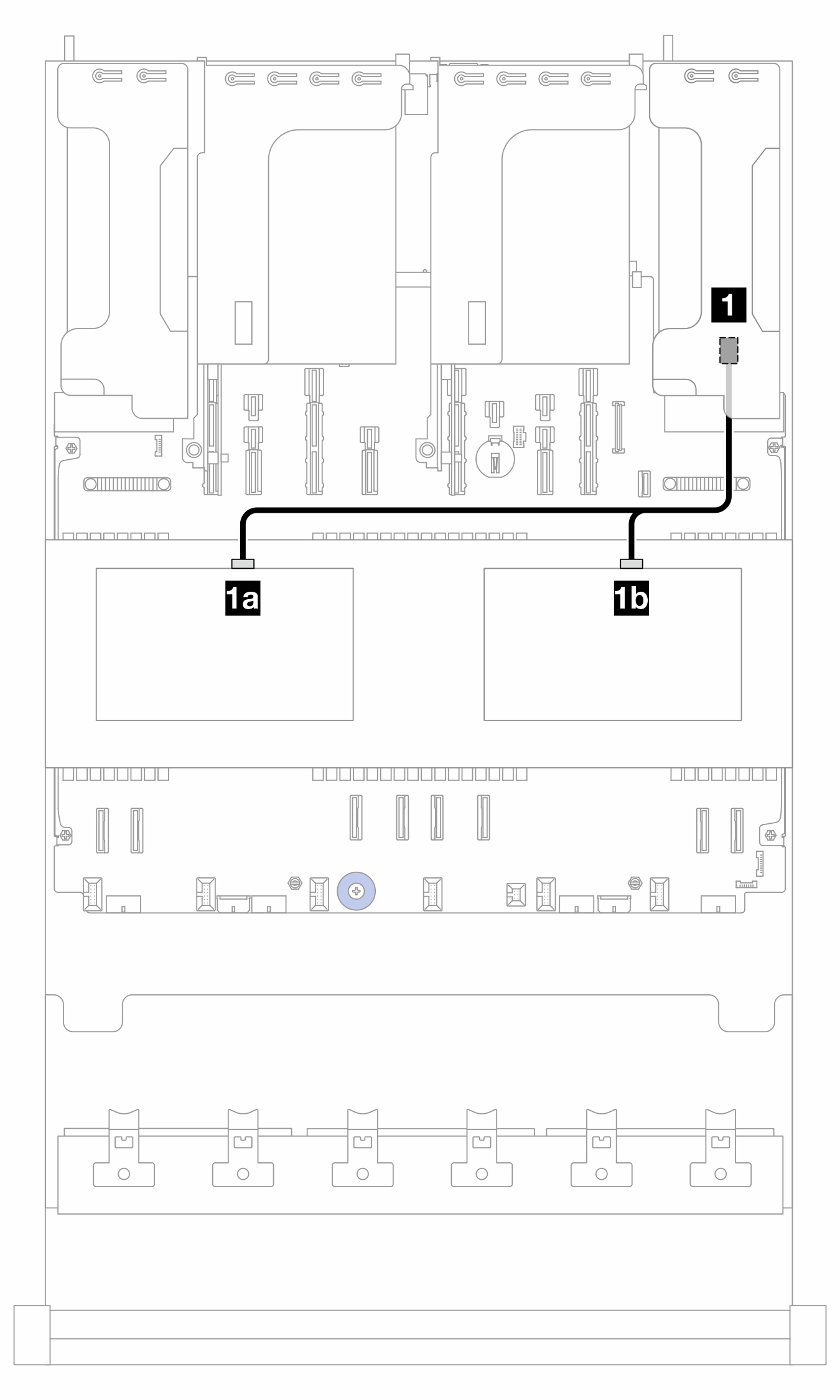

그림 2. 중간 백플레인에서 SFF 16i 어댑터로의 케이블 라우팅


시작 | 끝 | 케이블 길이 |
---|---|---|
1a BP10: SAS | 1 16i 어댑터:
| 400/260mm |
1b BP11: SAS |
CFF 확장기 케이블 배선(구성 2/3)
주
구성 3(CFF EXP + CFF 16i)에서는 케이블 5가 필요하지 않습니다.

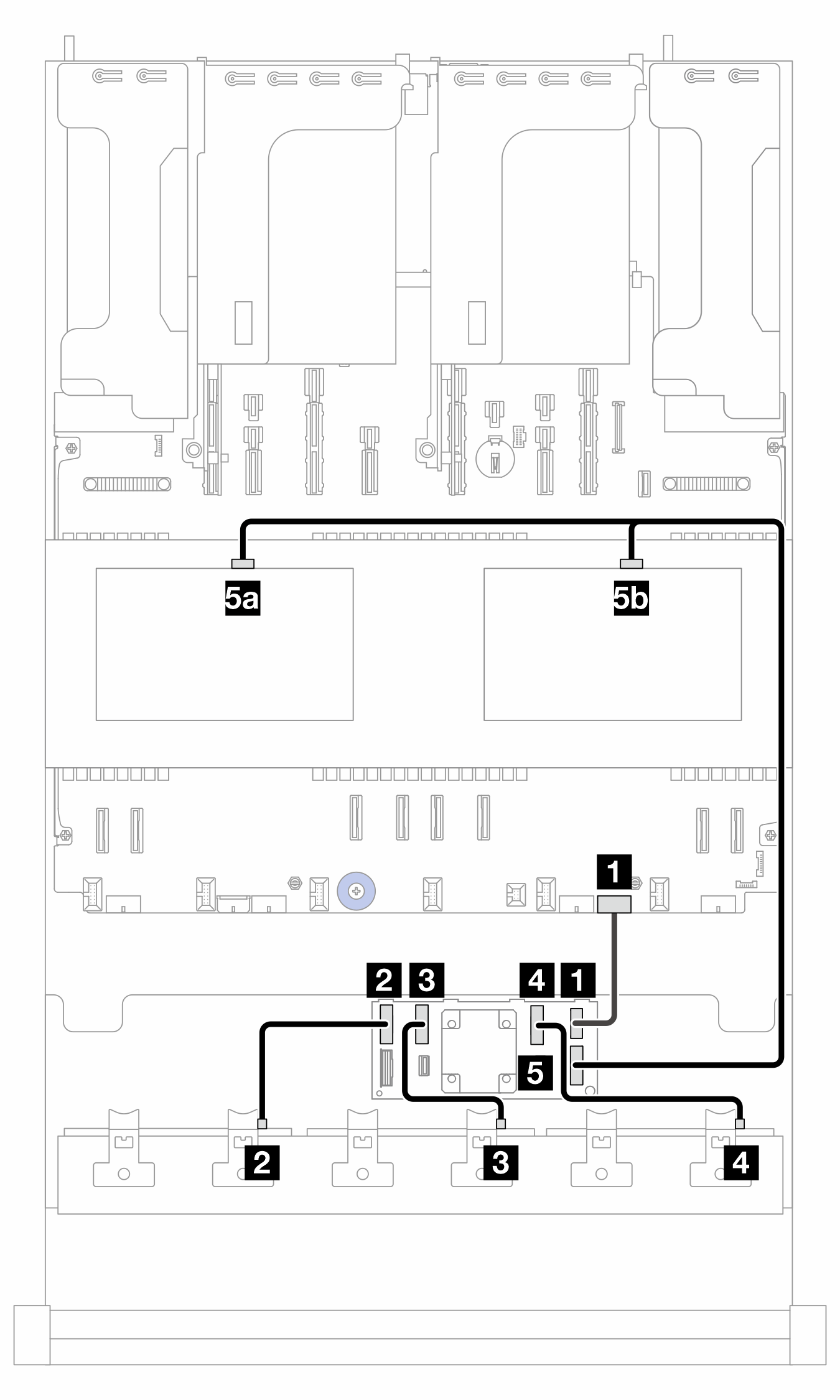

그림 3. CFF 확장기 케이블 배선


PB: 프로세서 보드
시작(CFF 확장기) | 끝 | 케이블 길이 |
---|---|---|
1 POWER | 1 PB: EXP PWR | 210mm |
2 C0 | 2 BP1: SAS | 200mm |
3 C1 | 3 BP2: SAS | 110mm |
4 C2 | 4 BP3: SAS | 110mm |
5 C3 | 5a BP10: SAS | 700/500mm |
5b BP11: SAS |
SFF 8i 어댑터에 대한 케이블 배선(구성 2)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 4. SFF 8i 어댑터에 대한 케이블 배선


시작 | 끝 | 케이블 길이 |
---|---|---|
1 CFF 확장기: RAID/HBA | 1 8i 어댑터:
| 780mm |
CFF 16i 어댑터 케이블 배선(구성 3)
그림 5. CFF 16i 어댑터에 대한 케이블 배선


2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
시작(CFF 16i 어댑터) | 끝 | 케이블 길이 | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1a PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB: PWR 14 | |||
2a C0 | 2 CFF 확장기: RAID/HBA | 2 CFF 확장기: RAID/HBA |
|
2b C1 | |||
3 C2 | 3 BP 10: SAS | 3 BP 10: SAS |
|
4 C3 | 4 BP 11: SAS | 4 BP 11: SAS |
|
5 MB (CFF INPUT) | 5 PB: PCIe 4 | 5 PB: PCIe 4 |
|
