Vorne 24 x 2,5-Zoll-SAS/SATA + Mitte 8 x 2,5-Zoll-SAS/SATA

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 24 x 2,5-Zoll-SAS/SATA vorne + 8 x 2,5-Zoll-SAS/SATA in der Mitte.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.

BP-Konfig.	Speichercontroller	Konfig. Nr.
Vorne 24 x 2,5-Zoll-SAS/SATA + Mitte 8 x 2,5-Zoll-SAS/SATA (BP1 + BP2 + BP3 + BP10 + BP11)	2 x SFF 16i	1
	CFF EXP + SFF 8i	2
	CFF EXP + CFF 16i	3

Kabelführung zu SFF 16i Adaptern (Konfig. 1)

Anmerkung

Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

Abbildung 1. Kabelführung von vorderen Rückwandplatinen zu SFF 16i Adaptern

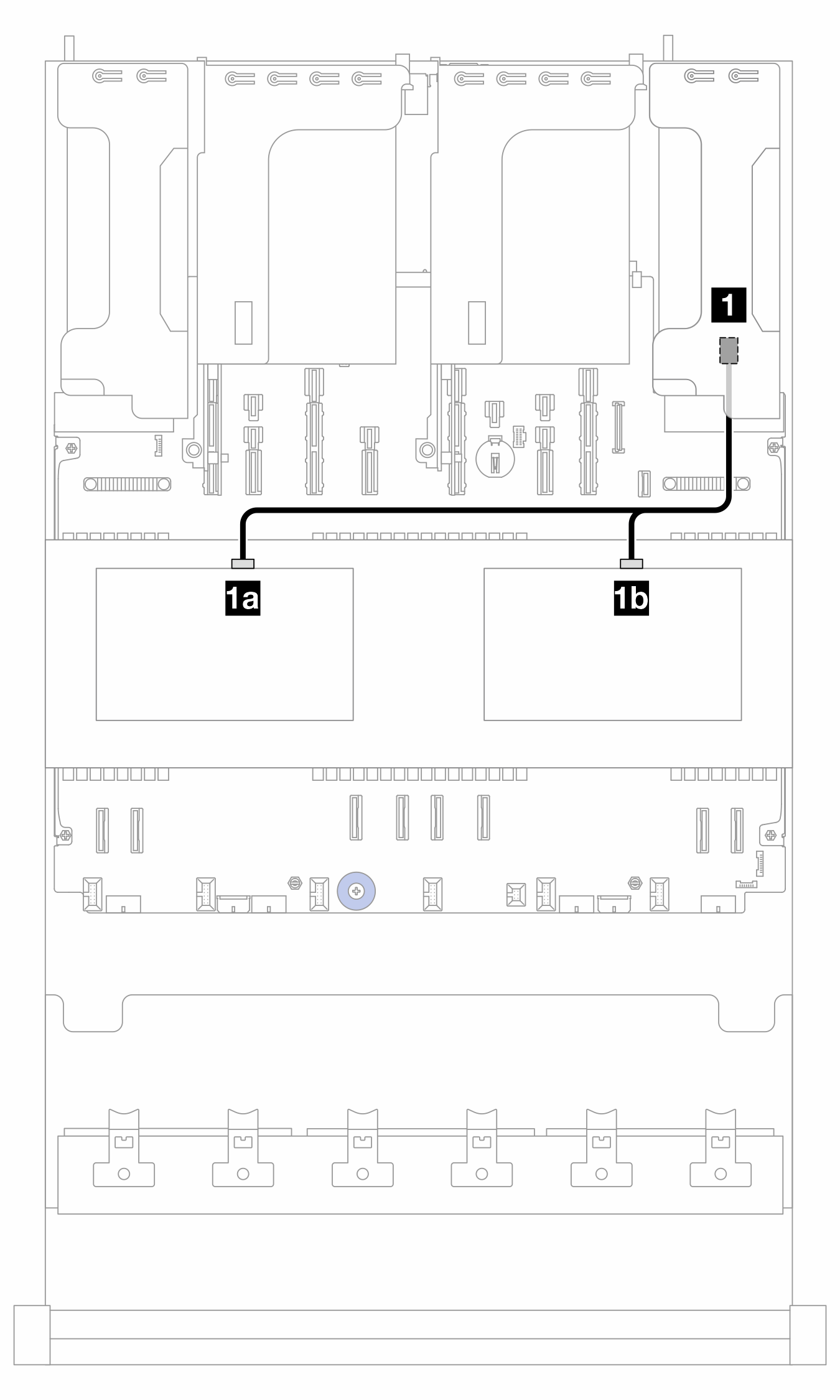

Abbildung 2. Kabelführung von mittleren Rückwandplatinen zu SFF 16i Adaptern

Von	Zu	Kabellänge
`1a` BP10: SAS	`1` 16i Adapter: Gen 4: C1 Gen 3: C2C3	400/260 mm
`1b` BP11: SAS	`1` 16i Adapter: Gen 4: C1 Gen 3: C2C3	400/260 mm

Anmerkung

Kabel 5 wird bei Konfiguration 3 (CFF EXP + CFF 16i) nicht benötigt.

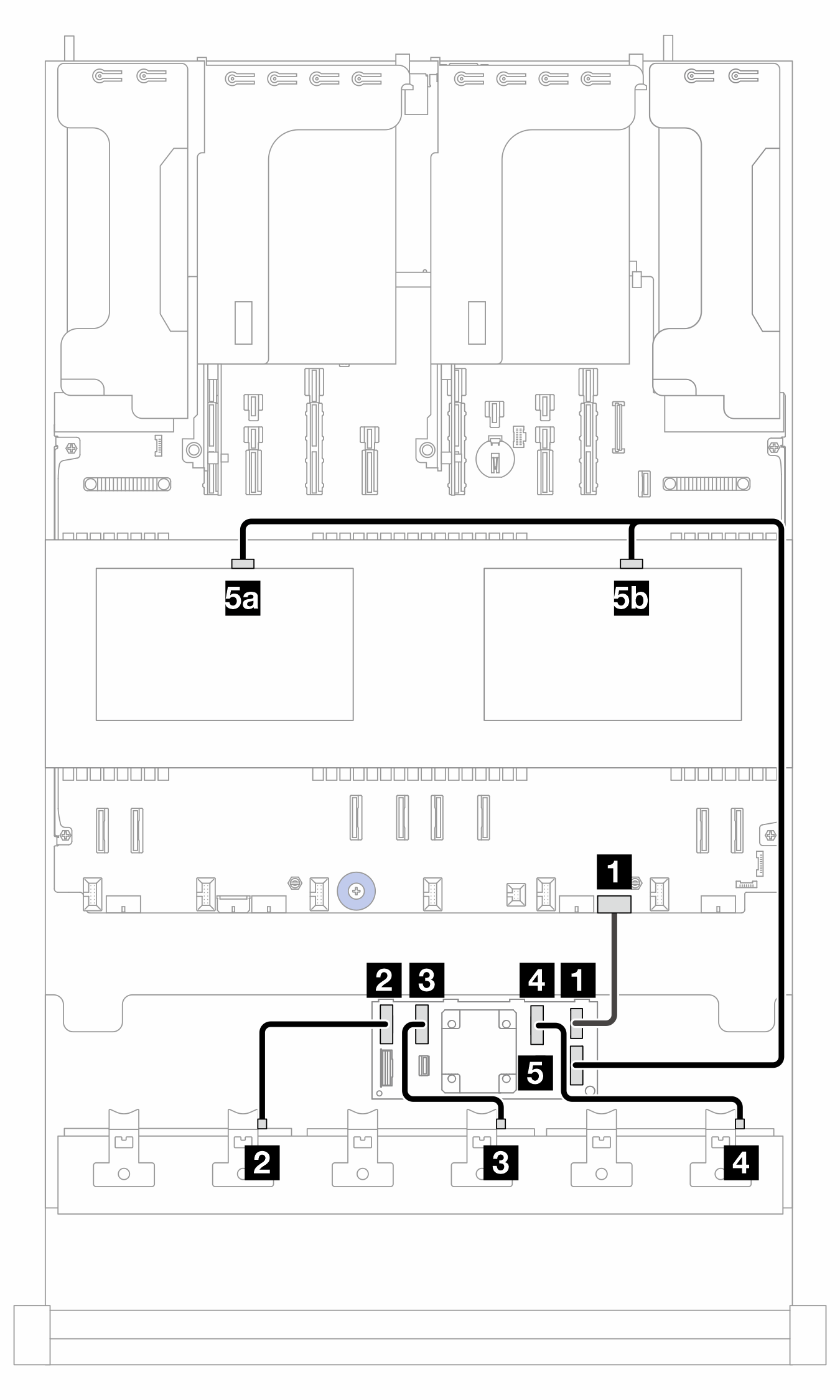

Abbildung 3. Kabelführung zum CFF-Expander

PB: Prozessorplatine

Anmerkung

Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

Abbildung 4. Kabelführung zum SFF 8i Adapter

Von	Zu	Kabellänge
`1` CFF-Expander: RAID/HBA	`1` 8i Adapter: Gen 4: C0 Gen 3: C0C1	780 mm

Abbildung 5. Kabelführung zum CFF 16i Adapter

2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
