Vordere 24 x 2,5-Zoll-NVMe + mittlere 8 x 2,5-Zoll-NVMe
Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit vorderer 24 x 2,5-Zoll-NVMe- + mittlerer 8 x 2,5-Zoll-NVMe.
Anmerkung
Diese Konfiguration wird nur unterstützt, wenn zwei Prozessoren installiert sind.
NVMe-Kabelführung zu BP1

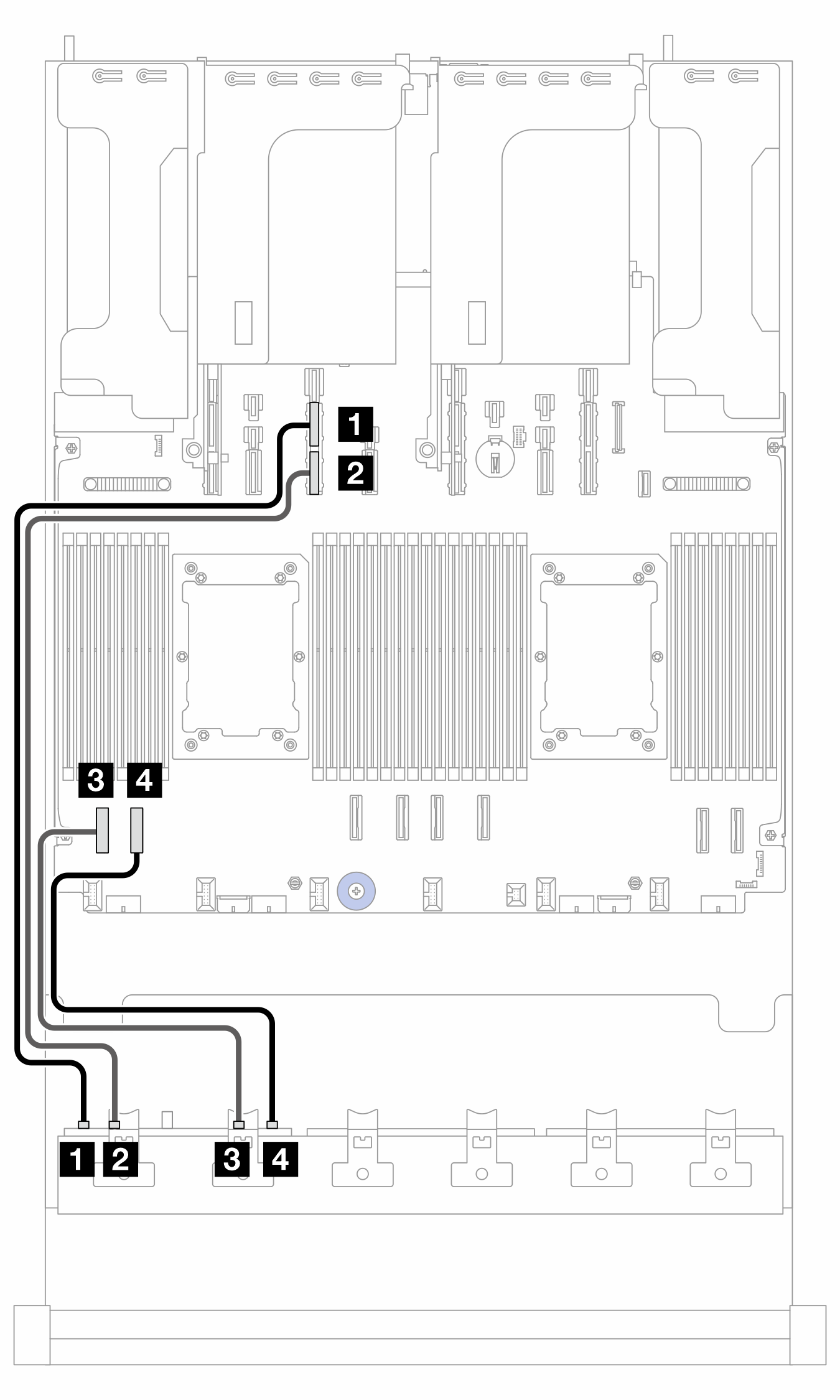

Abbildung 1. NVMe-Kabelführung zu BP1
| Von (BP1) | Zu (Prozessorplatine) | Kabellänge |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 13A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 13B | 600 mm |
| 3 NVMe 4–5 | 3 PCIe 8 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 7 | 350 mm |
NVMe-Kabelführung zu BP2

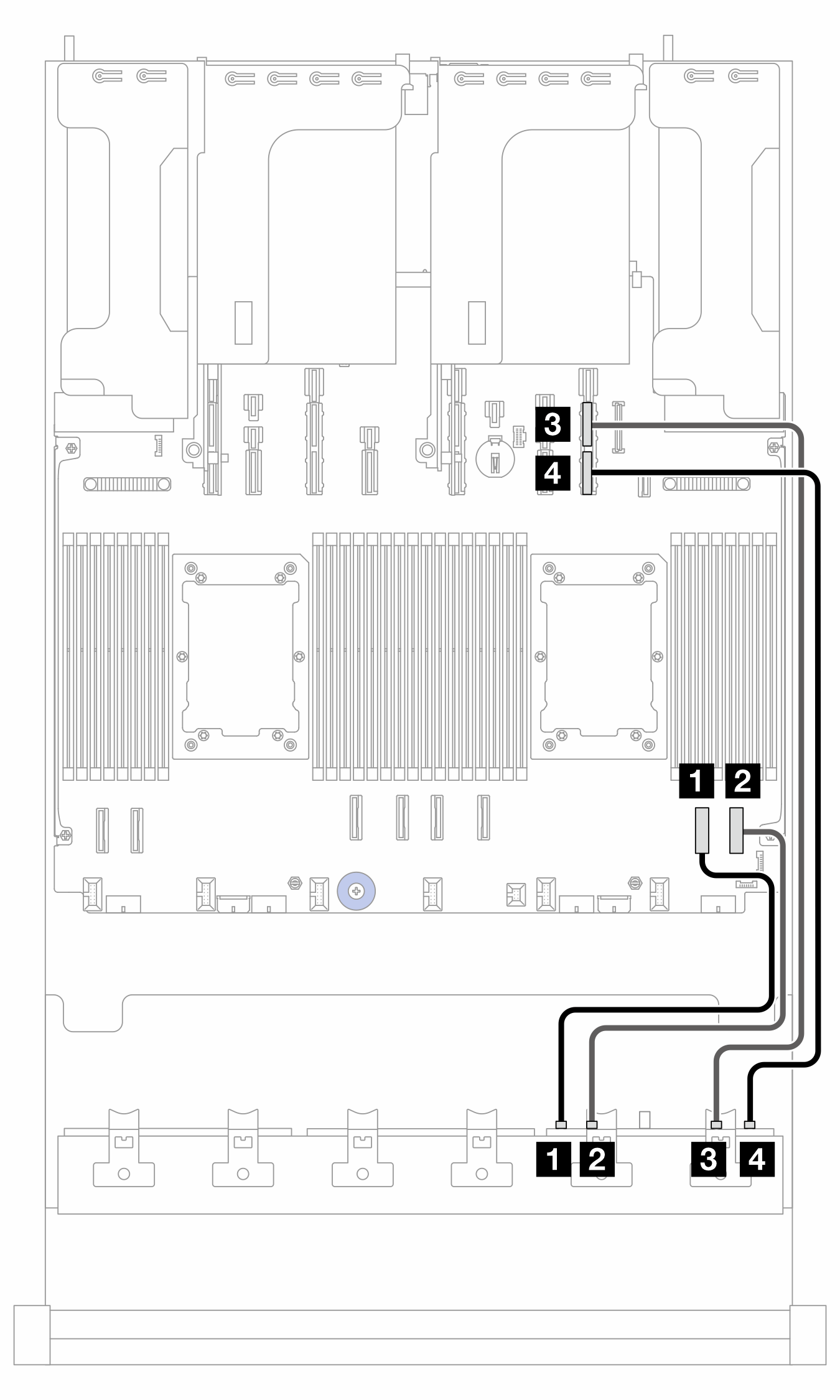

Abbildung 2. Kabelführung zu BP2
| Von (BP2) | Zu (Prozessorplatine) | Kabellänge |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4–5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 250 mm |
NVMe-Kabelführung zu BP3
Abbildung 3. NVMe-Kabelführung zu BP3
| Von (BP3) | Zu (Prozessorplatine) | Kabellänge |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 mm |
| 3 NVMe 4–5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6-7 | 4 PCIe 9B | 600 mm |
NVMe-Kabelführung zu BP10 und BP11

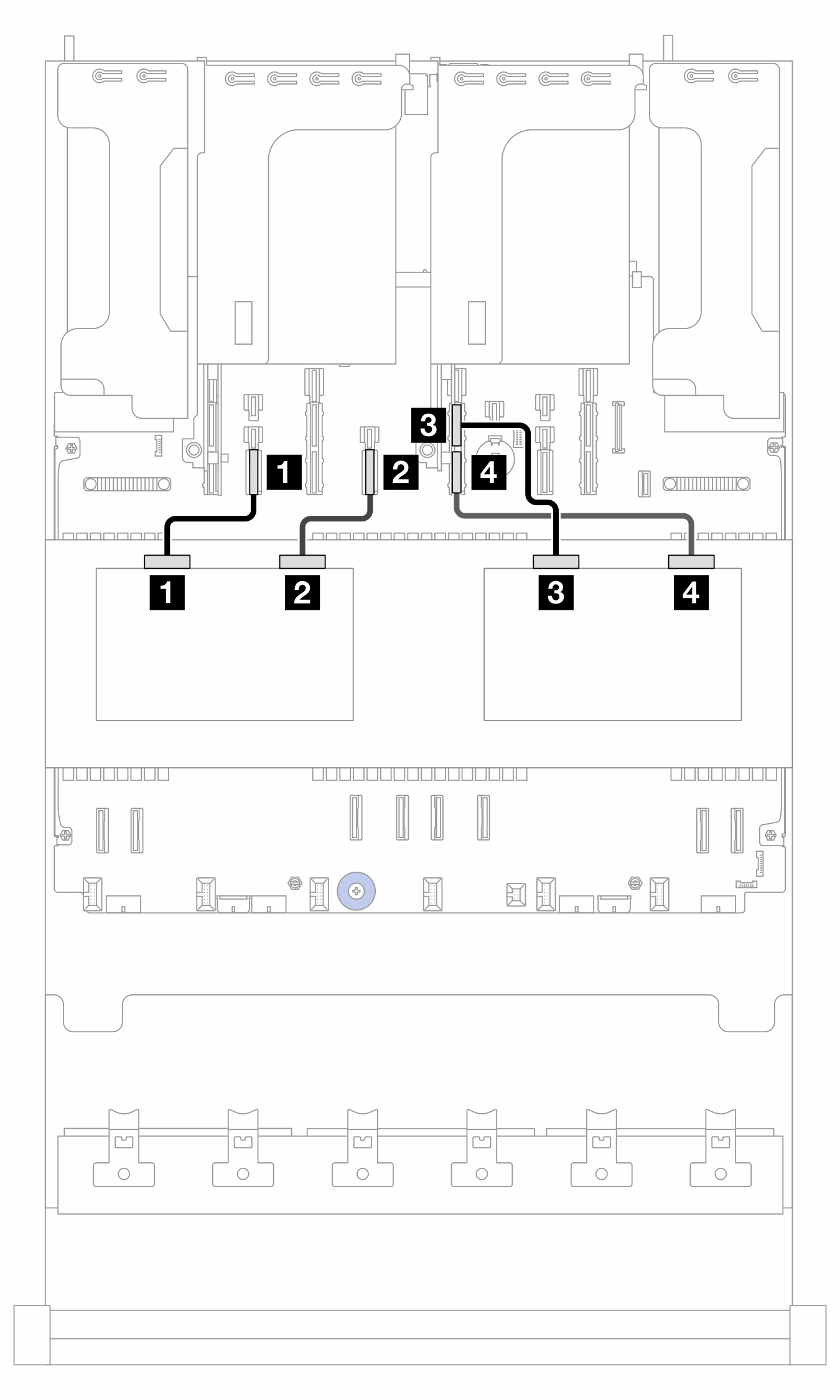

Abbildung 4. NVMe-Kabelführung zu BP10 und BP11
| Von | Zu (Prozessorplatine) | Kabellänge |
|---|---|---|
| 1 BP10: NVMe 0-1 | 1 PCIe 14 | 280 mm |
| 2 BP10: NVMe 2-3 | 2 PCIe 12 | 280 mm |
| 3 BP11: NVMe 0-1 | 3 PCIe 11A | 280 mm |
| 4 BP11: NVMe 2-3 | 4 PCIe 11B | 280 mm |
