(SAS/SATA ขนาด 2.5 นิ้ว 16 ช่อง + AnyBay ขนาด 2.5 นิ้ว 8 ช่อง) ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง

หัวข้อนี้จะแสดงข้อมูลการเดินสายสำหรับการกำหนดค่า (SAS/SATA ขนาด 2.5 นิ้ว 16 ช่อง + AnyBay ขนาด 2.5 นิ้ว 8 ช่อง) ด้านหน้า + SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง ตรงกลาง

• การเดินสายไปยังอะแดปเตอร์ SFF 16i

• การเดินสาย NVMe ไปยัง BP3

การเดินสายไปยังอะแดปเตอร์ SFF 16i​

หมายเหตุ

ตำแหน่งของอะแดปเตอร์และขั้วต่อสายบนอะแดปเตอร์อาจแตกต่างจากที่แสดงในภาพประกอบ สำหรับรายละเอียด โปรดดูตารางด้านล่าง

รูปที่ 1. การเดินสายจากแบ็คเพลนด้านหน้าไปยังอะแดปเตอร์ SFF 16i

จาก	ไปยัง	ความยาวสาย
1 BP1: SAS	1 อะแดปเตอร์ 16i: Gen 4: C0 Gen 3: C0C1	900 มม.
2 BP2: SAS	2 Gen 4: C1 Gen 3: C2C3	900 มม.
3 BP3: SAS	3 อะแดปเตอร์ 16i: Gen 4: C0 Gen 3: C0C1	900 มม.

รูปที่ 2. การเดินสายจากแบ็คเพลนตรงกลางไปยังอะแดปเตอร์ SFF 16i

จาก	ไปยัง	ความยาวสาย
1a BP10: SAS	1 อะแดปเตอร์ 16i: Gen 4: C1 Gen 3: C2C3	400/260 มม.
1b BP11: SAS

การเดินสาย NVMe ไปยัง BP3​

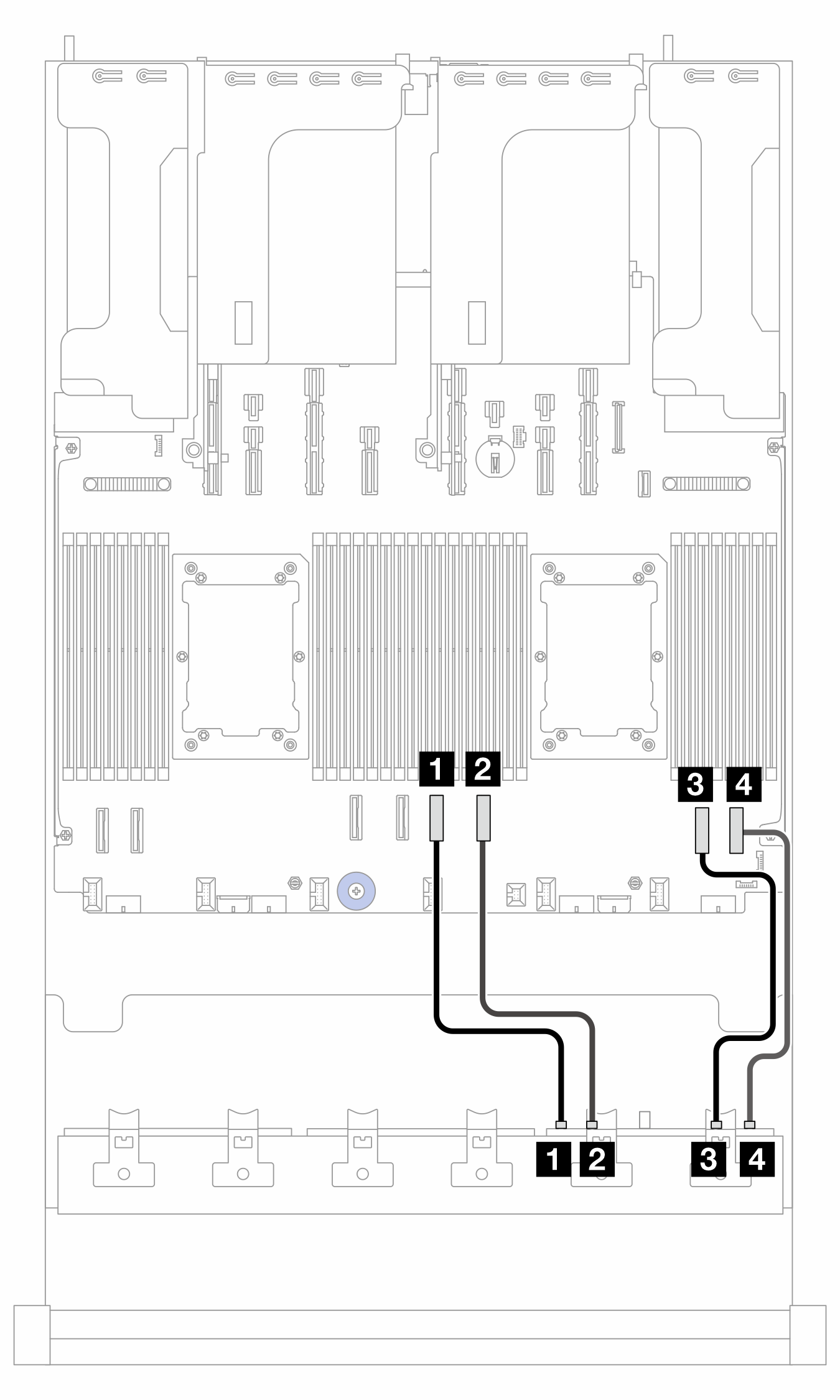

รูปที่ 3. การเดินสายเมื่อติดตั้งโปรเซสเซอร์สองตัว

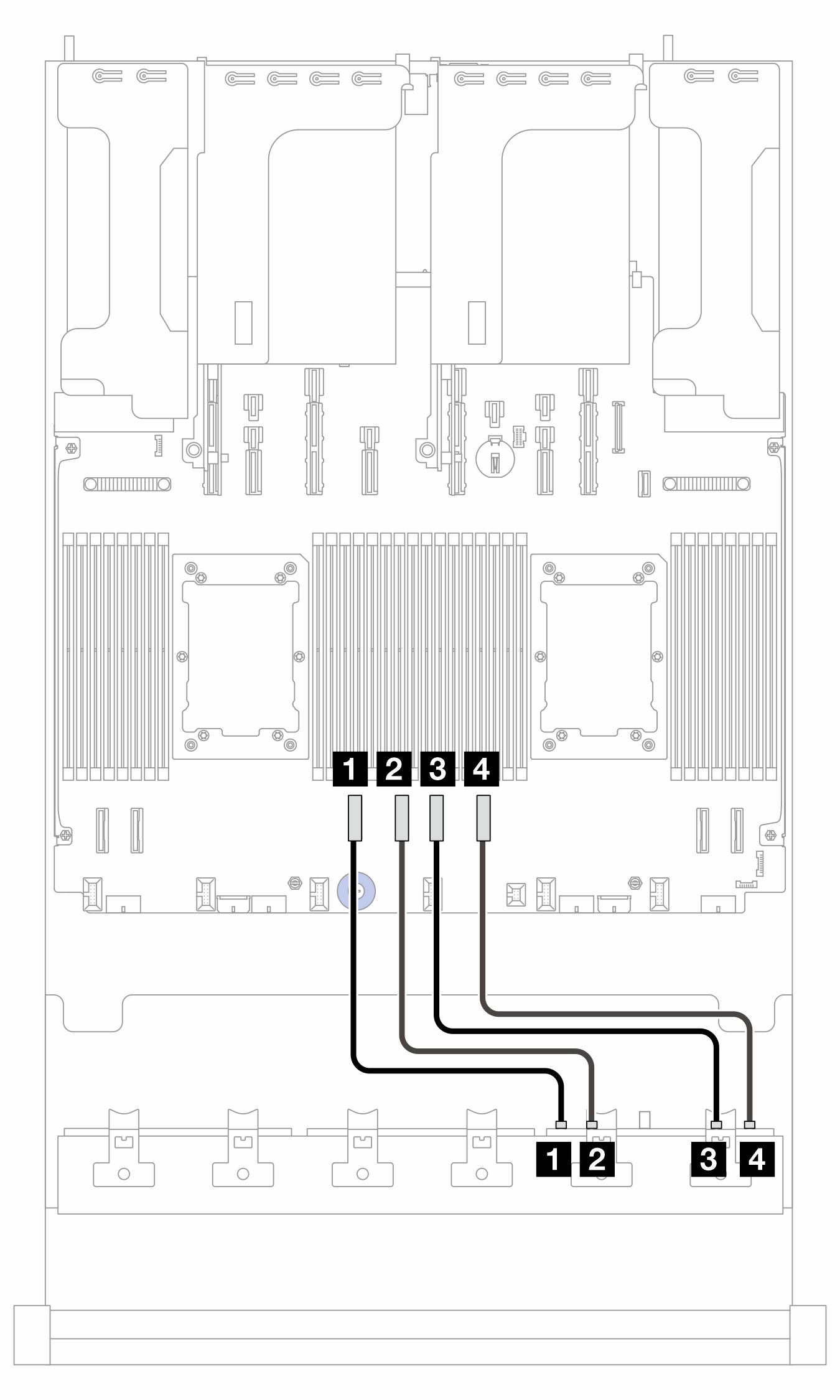

รูปที่ 4. การเดินสายเมื่อติดตั้งโปรเซสเซอร์หนึ่งตัว

2P: โปรเซสเซอร์สองตัว; 1P: โปรเซสเซอร์ 1 ตัว

จาก (BP3)	ไปยัง (แผงโปรเซสเซอร์)		ความยาวสาย
	2P	1P
1 NVMe 0-1	1 PCIe 6	1 PCIe 4	350 มม.
2 NVMe 2-3	2 PCIe 5	2 PCIe 3	350 มม.
3 NVMe 4-5	3 PCIe 4	3 PCIe 2	350 มม.
4 NVMe 6-7	4 PCIe 3	4 PCIe 1	350 มม.
