Frontal (16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5") + 8 unidades SAS/SATA centrales de 2,5"
En este tema se proporciona información sobre la disposición de los cables para la configuración frontal (16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5") + 8 unidades SAS/SATA centrales de 2,5".
Disposición de los cables a los adaptadores SFF 16i
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 1. Disposición de los cables de las placas posteriores frontales a los adaptadores SFF 16i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 BP1: SAS | 1 Adaptador 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 900 mm |
| 3 BP3: SAS | 3 Adaptador 16i:
| 900 mm |
Figura 2. Disposición de los cables de las placas posteriores centrales al adaptador SFF 16i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1a BP10: SAS | 1 Adaptador 16i:
| 400/260 mm |
| 1b BP11: SAS |
Disposición de los cables NVMe a BP3

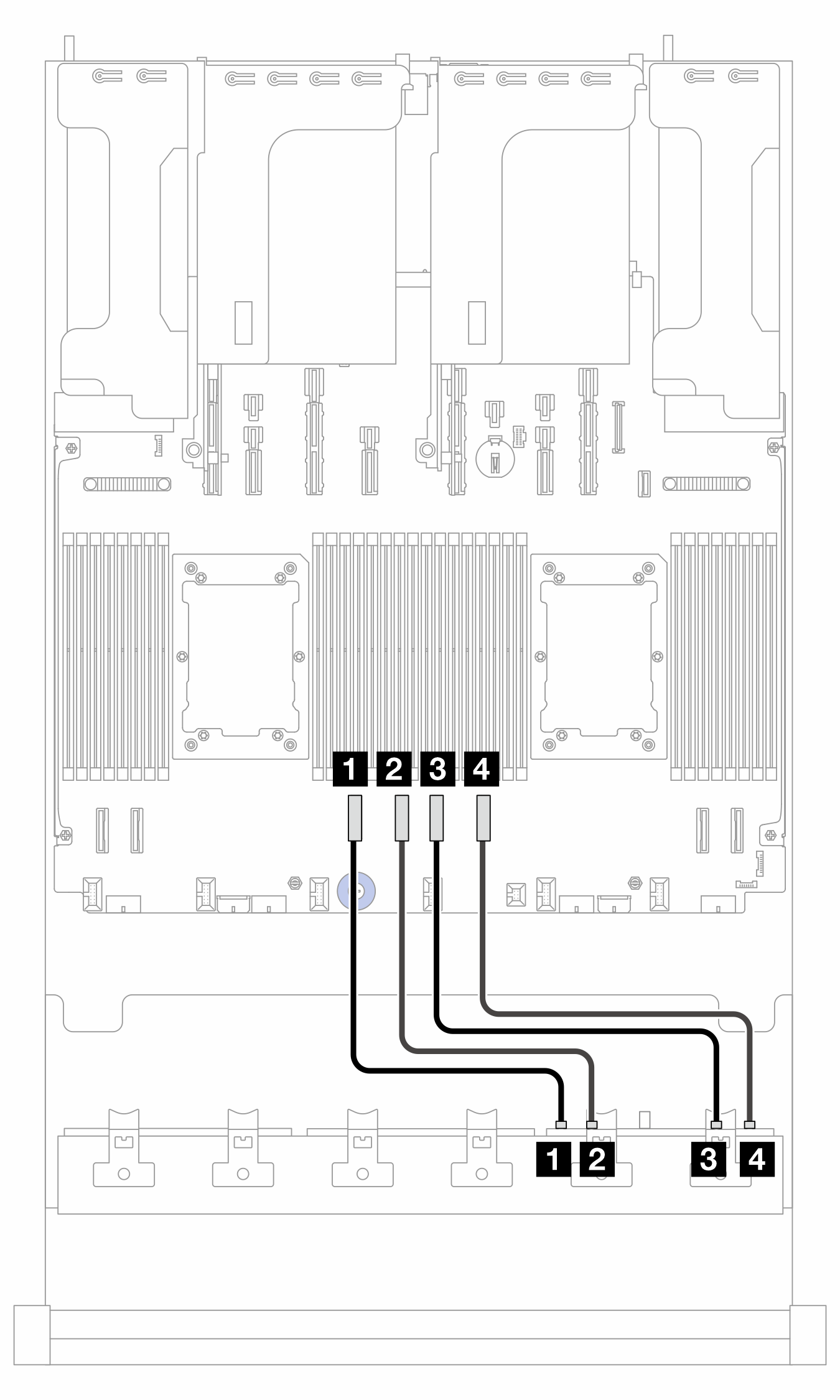

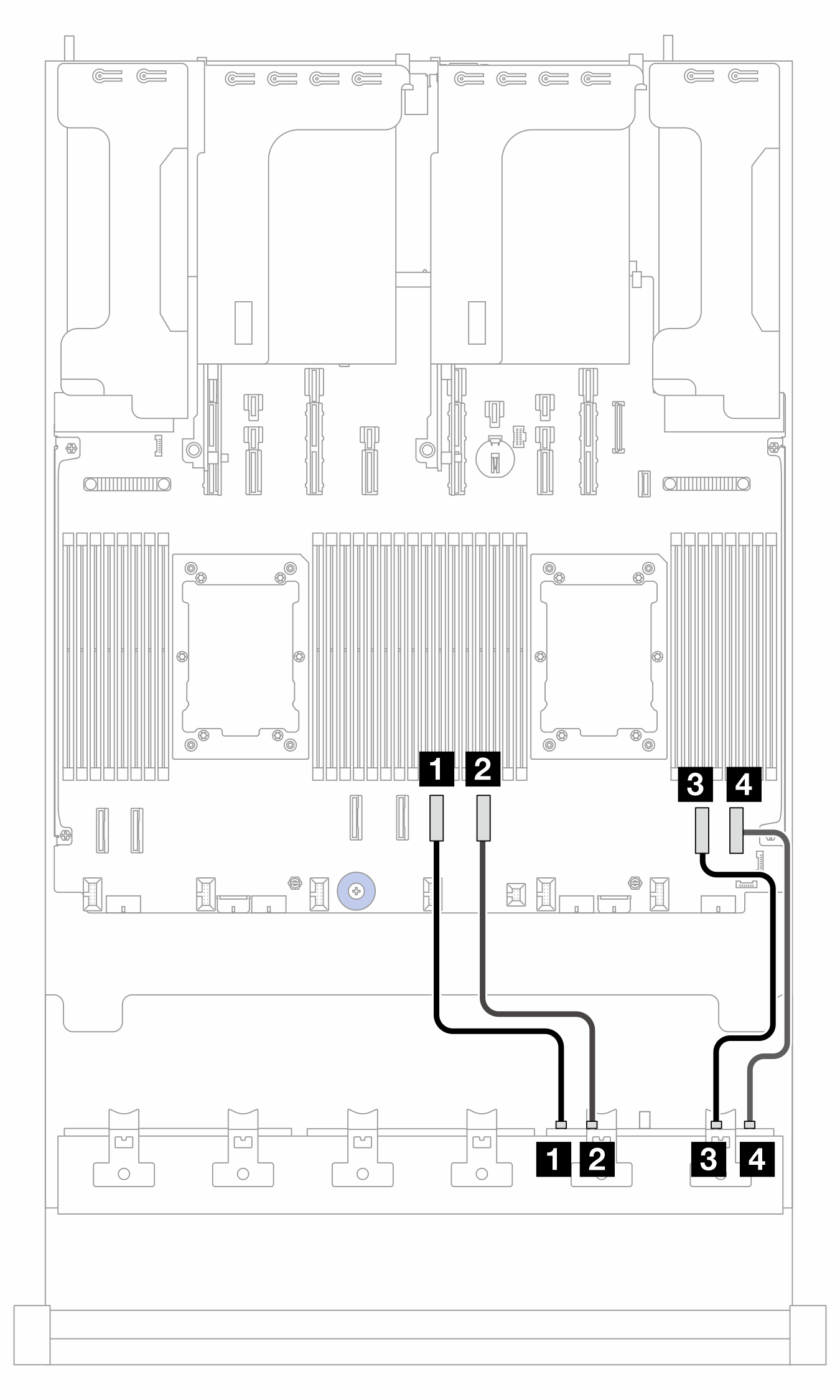

Figura 3. Disposición de los cables cuando hay dos procesadores instalados  | Figura 4. Disposición de los cables cuando hay un procesador instalado  |
2P: dos procesadores; 1P: un procesador
| Desde (BP3) | A (placa del procesador) | Longitud del cable | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 mm |
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350 mm |
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 mm |
