Avant (16 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay) + 8 x 2,5 pouces SAS/SATA centraux

Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration avant (16 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay) + 8 x 2,5 pouces SAS/SATA centraux.

• Cheminement des câbles vers les adaptateurs SFF 16i

• Cheminement des câbles NVMe vers le fond de panier 3

Cheminement des câbles vers les adaptateurs SFF 16i​

Remarque

L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

Figure 1. Cheminement des câbles des fonds de panier avant vers les adaptateurs SFF 16i

À partir de	Vers	Longueur de câble
1 Fond de panier 1 : SAS	1 Adaptateur 16i : Gen 4 : C0 Gen 3 : C0C1	900 mm
2 Fond de panier 2 : SAS	2 Gen 4 : C1 Gen 3 : C2C3	900 mm
3 Fond de panier 3 : SAS	3 Adaptateur 16i : Gen 4 : C0 Gen 3 : C0C1	900 mm

Figure 2. Cheminement des câbles des fonds de panier centraux à l'adaptateur SFF 16i

À partir de	Vers	Longueur de câble
1a Fond de panier 10 : SAS	1 Adaptateur 16i : Gen 4 : C1 Gen 3 : C2C3	400/260 mm
1b Fond de panier 11 : SAS

Cheminement des câbles NVMe vers le fond de panier 3​

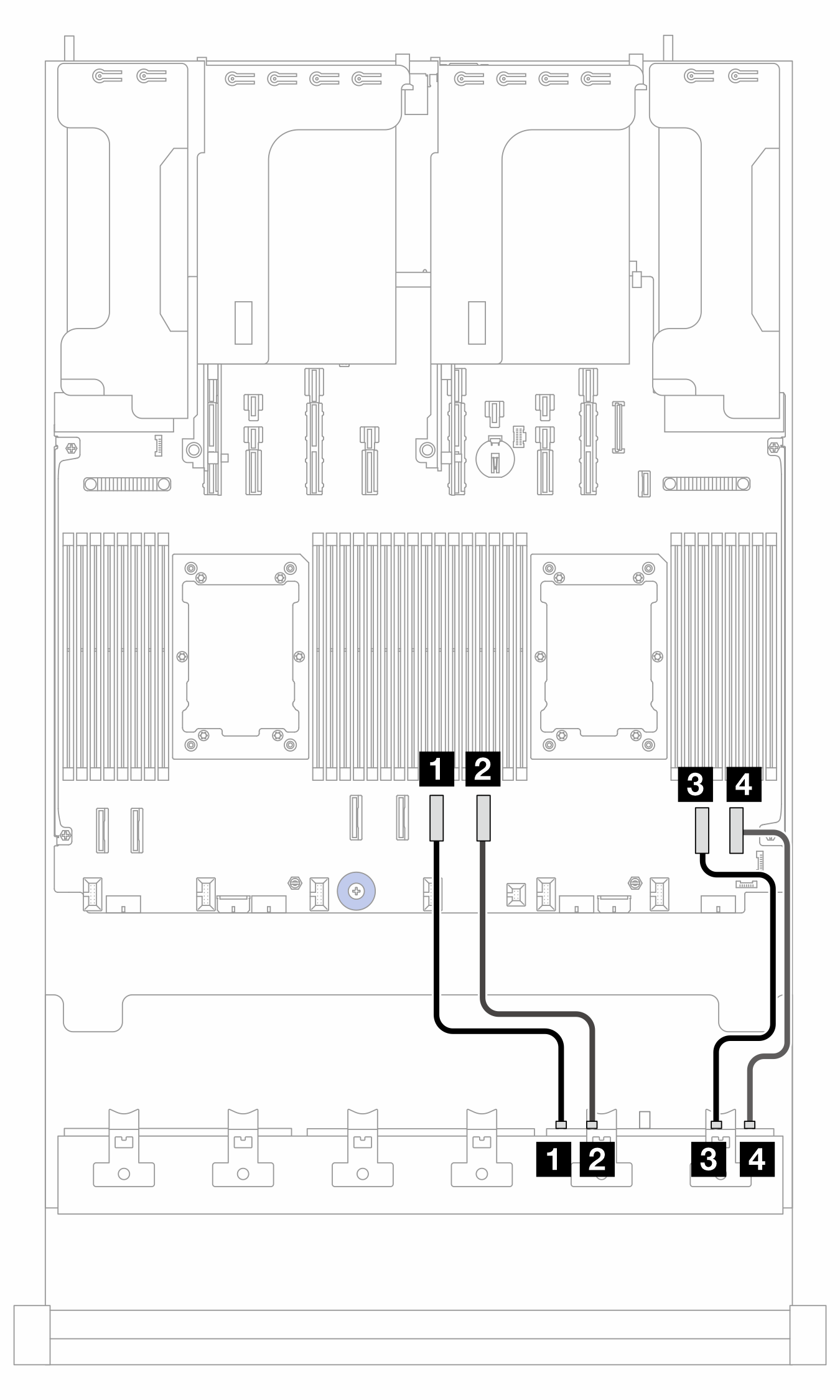

Figure 3. Cheminement des câbles lorsque deux processeurs sont installés

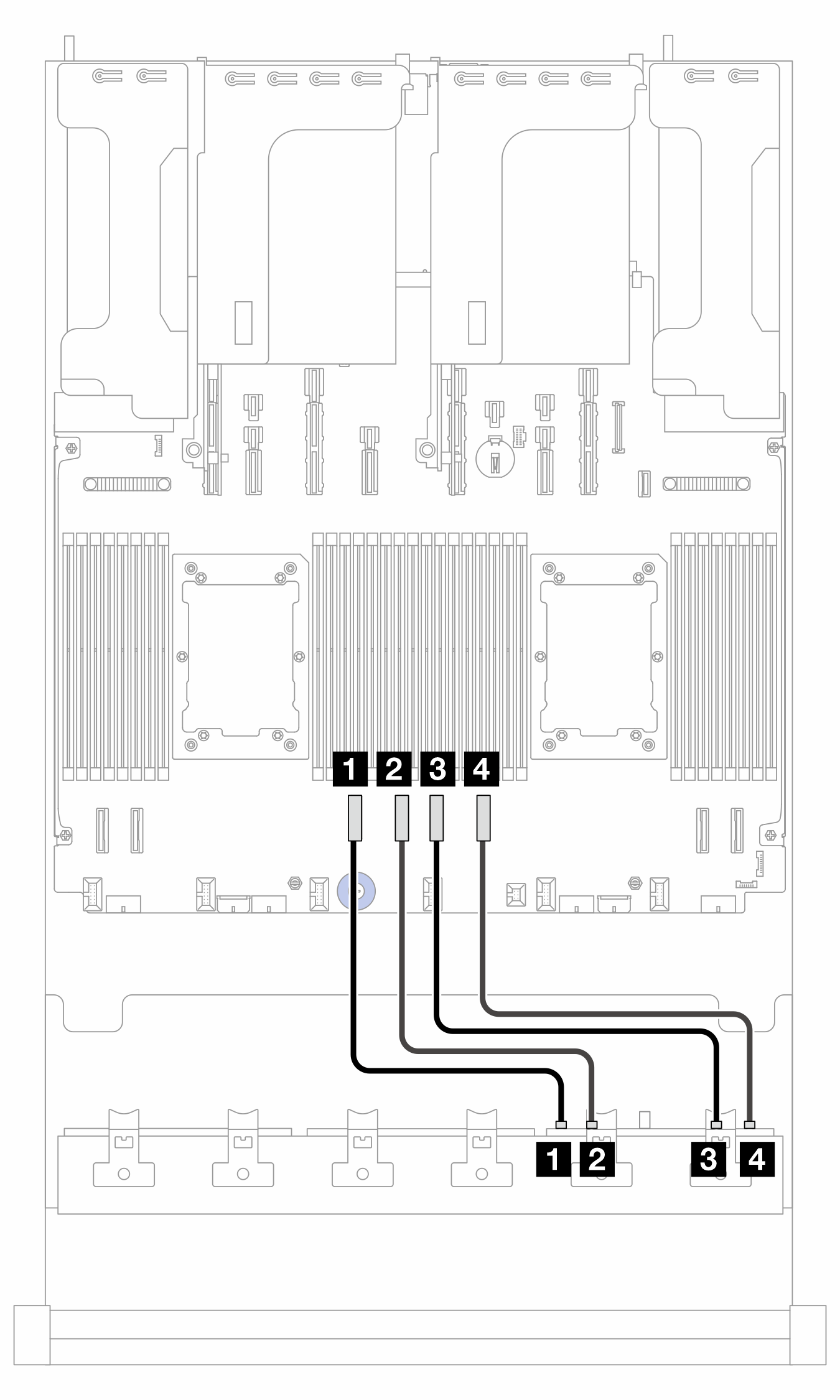

Figure 4. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur

De (BP3)	Vers (carte du processeur)		Longueur de câble
	2P	1P
1 NVMe 0-1	1 PCIe 6	1 PCIe 4	350 mm
2 NVMe 2-3	2 PCIe 5	2 PCIe 3	350 mm
3 NVMe 4 à 5	3 PCIe 4	3 PCIe 2	350 mm
4 NVMe 6 à 7	4 PCIe 3	4 PCIe 1	350 mm
