前面 (16 x 2.5 型SAS/SATA + 8 x 2.5 型AnyBay) + 中央8 x 2.5 型SAS/SATA
このトピックでは、前面 (16 x 2.5 型SAS/SATA + 8 x 2.5 型AnyBay) + 中央8 x 2.5 型SAS/SATA構成のケーブル配線について説明します。
SFF 16iアダプターへのケーブル配線
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 1. 前面バックプレーンから SFF 16i アダプターへのケーブル配線


始点 | 終点 | ケーブルの長さ |
---|---|---|
1 BP1: SAS | 1 16i アダプター:
| 900 mm |
2 BP2: SAS | 2
| 900 mm |
3 BP3: SAS | 3 16i アダプター:
| 900 mm |
図 2. 中央バックプレーンから SFF 16i アダプターへのケーブル配線


始点 | 終点 | ケーブルの長さ |
---|---|---|
1a BP10: SAS | 1 16i アダプター:
| 400/260 mm |
1b BP11: SAS |
BP3へのNVMeケーブル配線

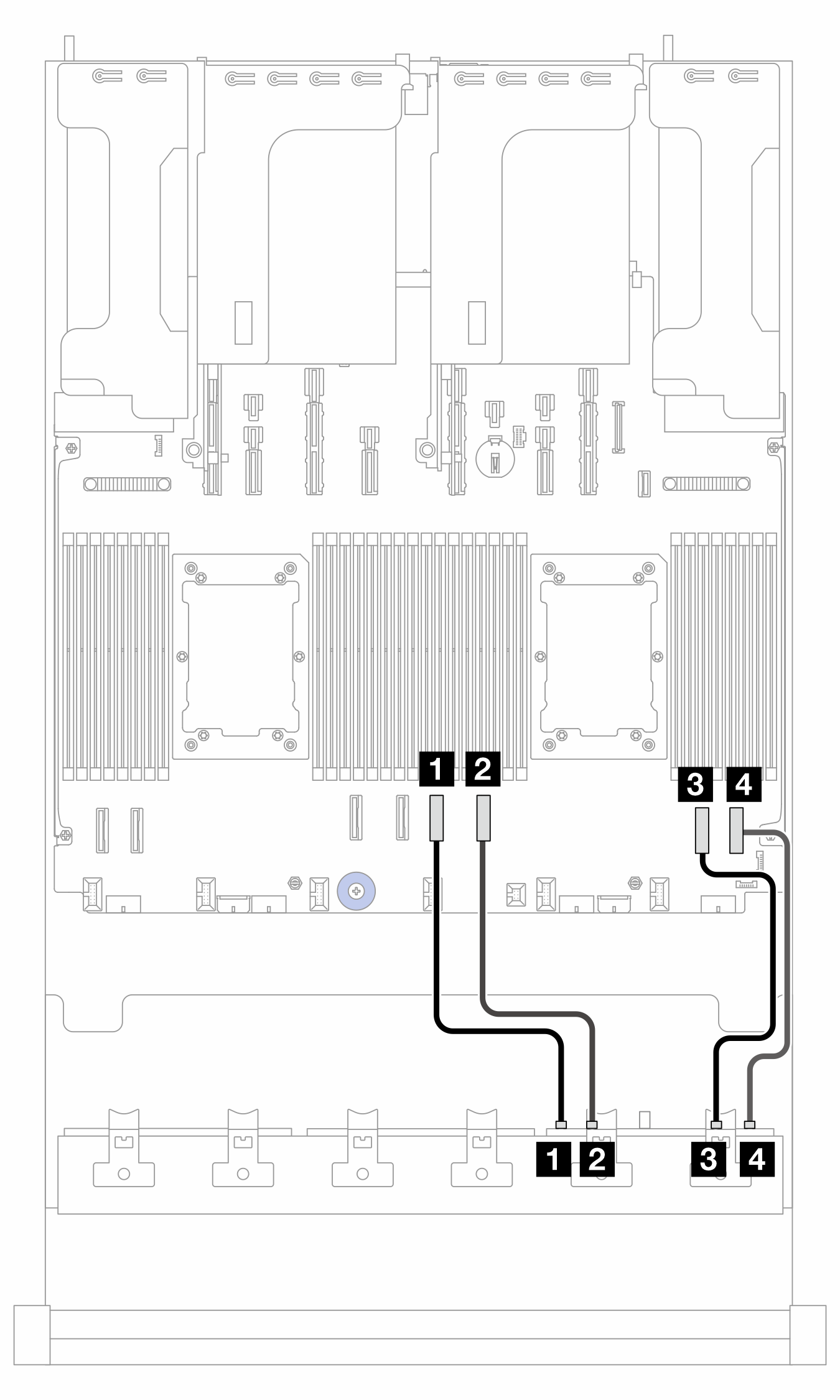

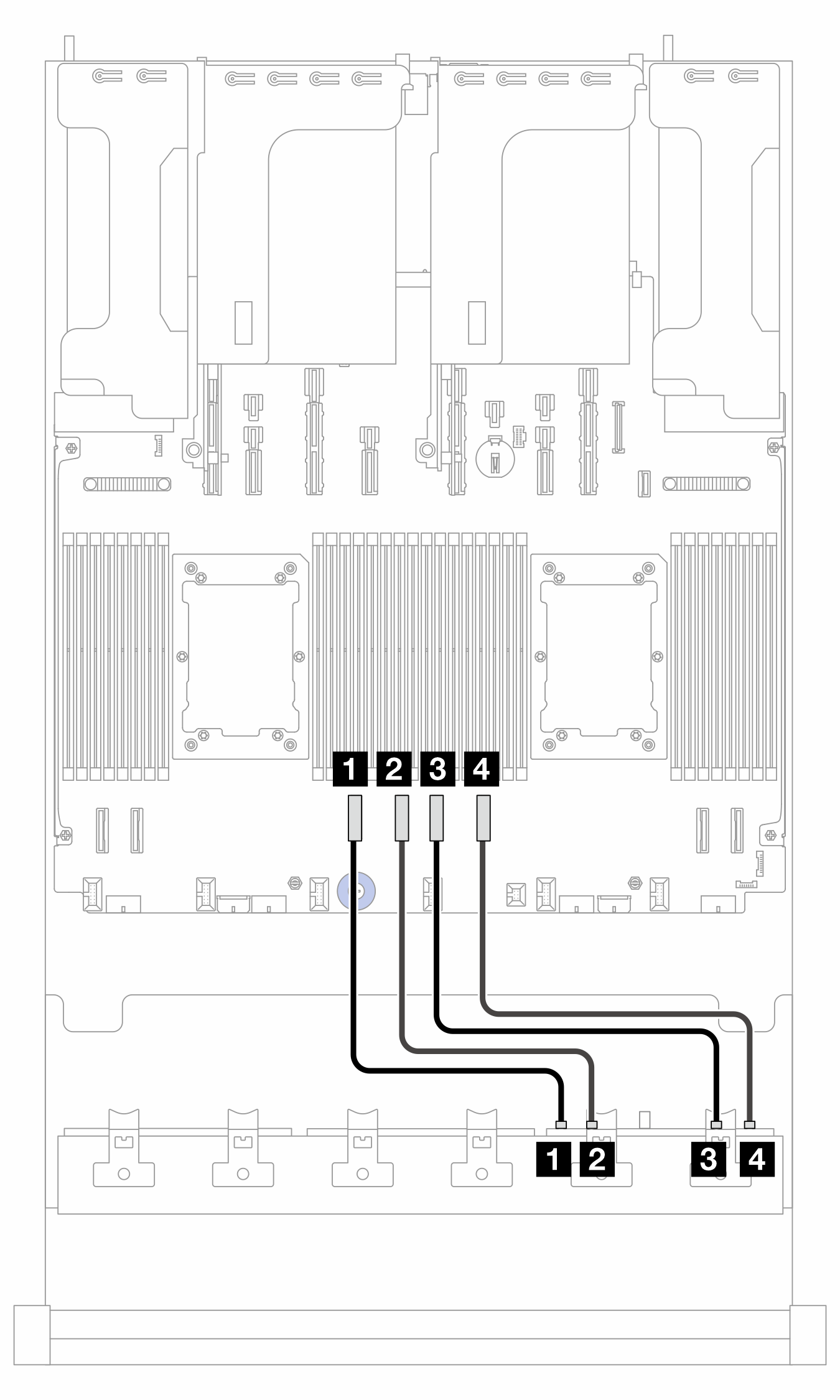

図 3. プロセッサーが 2 つ取り付けられている場合のケーブル配線 ![]() | 図 4. プロセッサーが 1 つ取り付けられている場合のケーブル配線 ![]() |
2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (BP3) | 終点 (プロセッサー・ボード) | ケーブルの長さ | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 mm |
2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 mm |
3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350 mm |
4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 mm |
