正面 24 x 2.5 英寸 SAS/SATA + 背面 8 x 2.5 英寸 SAS/SATA
本主题介绍正面 24 x 2.5 英寸 SAS/SATA + 背面 8 x 2.5 英寸 SAS/SATA 配置的线缆布放。
下表中的配置编号仅供描述之用。
| 背板配置 | 存储控制器 | 配置编号 |
|---|---|---|
| 正面 24 x 2.5 英寸 SAS/SATA + 背面 8 x 2.5 英寸 SAS/SATA（背板 1 + 背板 2 + 背板 3 + 背板 9） | 2 x SFF 16i | 1 |
| SFF 8i/16i + CFF EXP | 2 | |
| CFF 16i + CFF EXP | 3 |
到 SFF 16i 适配器的线缆布放（配置 1）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
图 1. 到 SFF 16i 适配器的线缆布放
| 从 | 到 | 线缆长度 |
|---|---|---|
| 1 背板 1：SAS | 1 16i 适配器：
| 900 毫米 |
| 2 背板 2：SAS | 2
| 900 毫米 |
| 3 背板 3：SAS | 3 16i 适配器：
| 900 毫米 |
| 4a 背板 9：SAS 1 | 4
| 260/400 毫米 |
| 4b 背板 9：SAS 0 |
到 CFF 扩展器的线缆布放（配置 2/3）

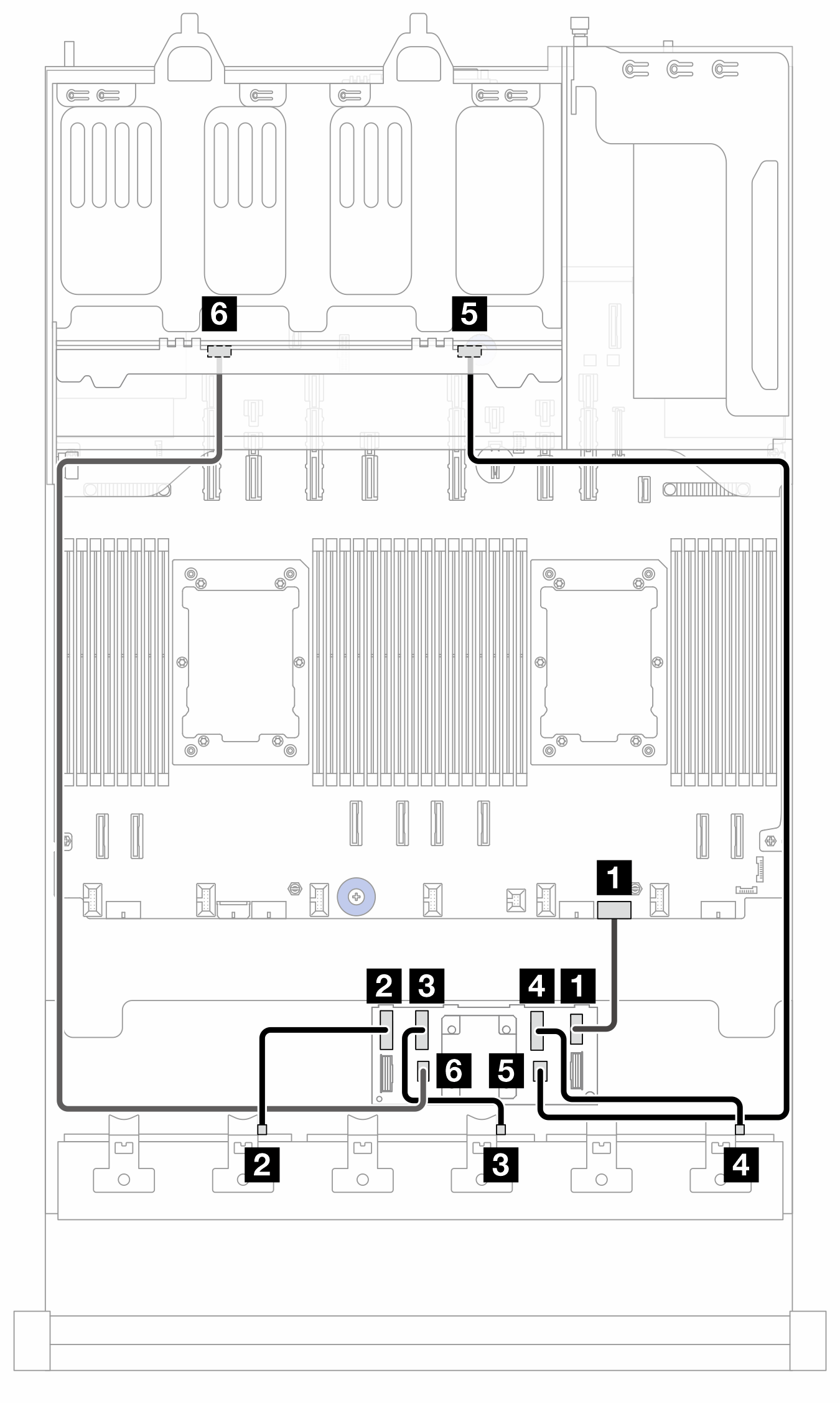

图 2. 到 CFF 扩展器的线缆布放
| 从（CFF 扩展器） | 到 | 线缆长度 |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 毫米 |
| 2 C0 | 2 背板 1：SAS | 200 毫米 |
| 3 C1 | 3 背板 2：SAS | 110 毫米 |
| 4 C2 | 4 背板 3：SAS | 110 毫米 |
| 5 C4 | 5 背板 9：SAS 0 | 800 毫米 |
| 6 C5 | 6 背板 9：SAS 1 | 800 毫米 |
到 SFF 8i/16i 适配器的线缆布放（配置 2）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
图 3. 到 SFF 8i/16i 适配器的线缆布放
| 从 | 到 | 线缆长度 |
|---|---|---|
| 1 CFF 扩展器：RAID/HBA | 1 8i/16i 适配器：
| 780 毫米 |
到 CFF 16i 适配器的线缆布放（配置 3）

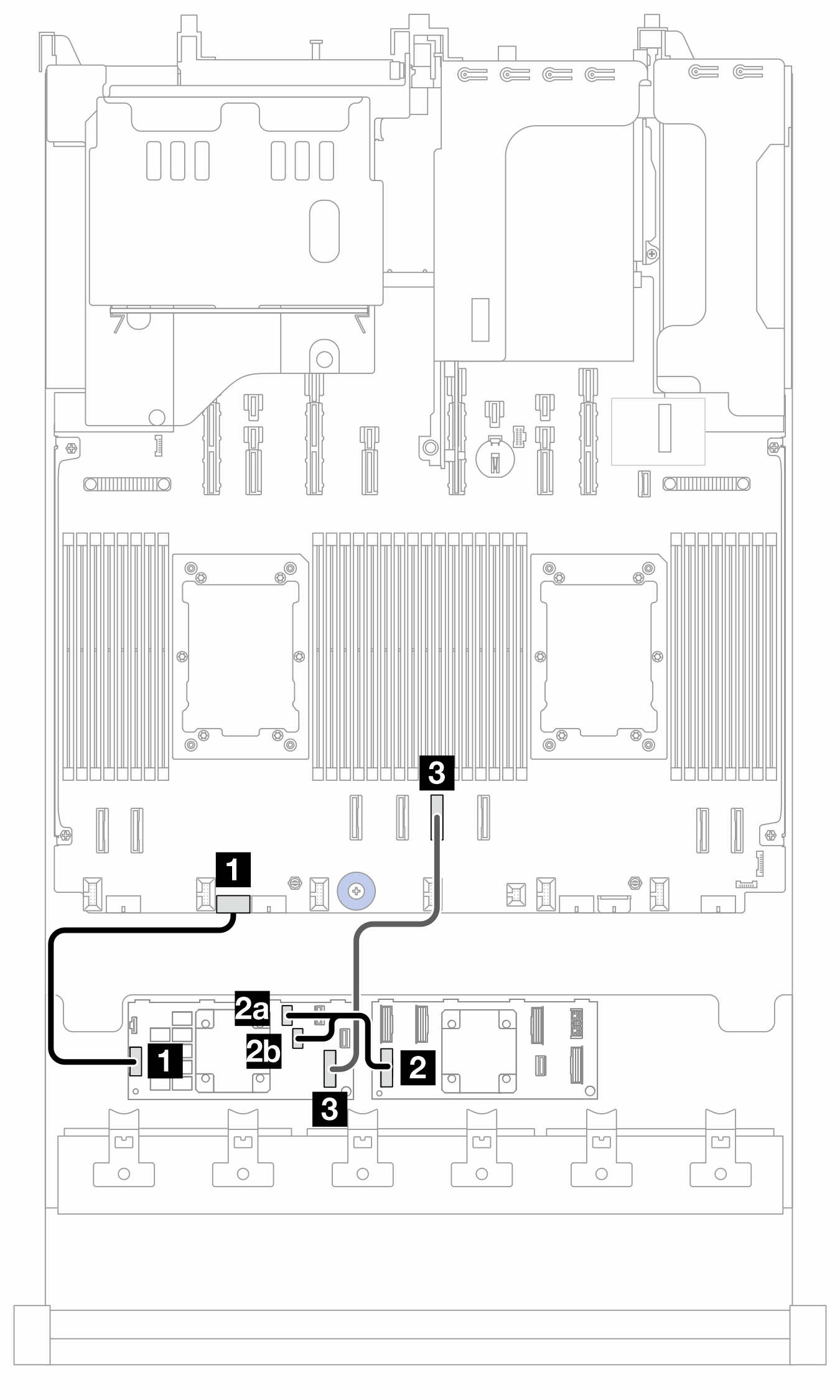

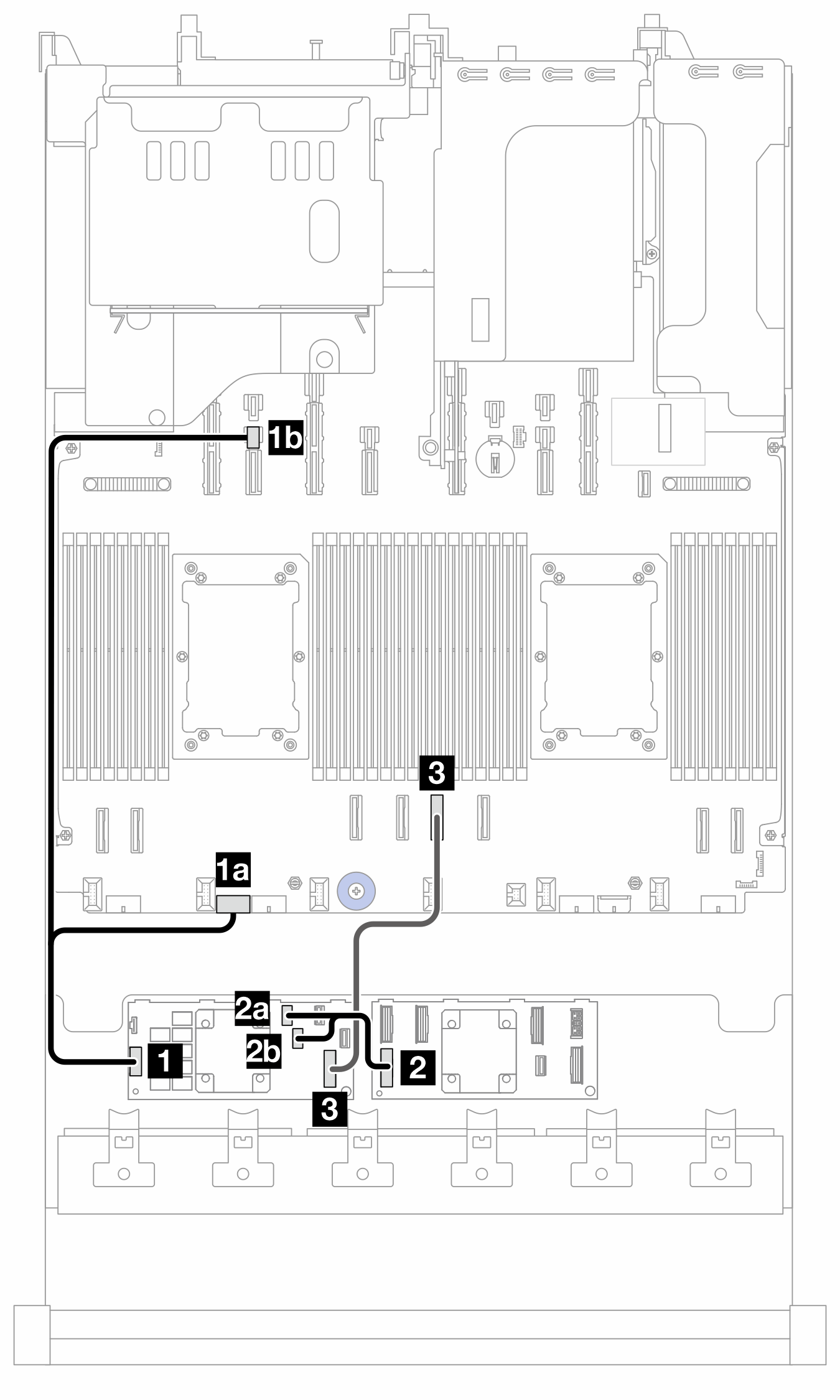

图 4. 装有两个处理器时的线缆布放  | 图 5. 装有一个处理器时的线缆布放  |
2P：两个处理器；1P：一个处理器; PB：处理器板
| 从（CFF 16i 适配器） | 到 | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB：电源接口 14 | |||
| 2a C0 | 2 CFF 扩展器：RAID/HBA | 2 CFF 扩展器：RAID/HBA | 150/150 毫米 |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB：PCIe 4 | 3 PB：PCIe 4 | 450 毫米 |
