24 unidades SAS/SATA frontales de 2,5" + 8 unidades SAS/SATA posteriores de 2,5"
En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades SAS/SATA frontales de 2,5" + 8 unidades SAS/SATA posteriores de 2,5".
Los números de configuración de la siguiente tabla son solo para fines descriptivos.
| Configuración de BP | Controlador de almacenamiento | N.° de configuración |
|---|---|---|
| 24 unidades SAS/SATA frontales de 2,5" + 8 unidades SAS/SATA posteriores de 2,5" (BP1 + BP2 + BP3 + BP9) | 2 x SFF 16i | 1 |
| SFF 8i/16i + CFF EXP | 2 | |
| CFF 16i + CFF EXP | 3 |
Disposición de los cables a los adaptadores 16i SFF (config. 1)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 1. Disposición de los cables a los adaptadores SFF 16i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 BP1: SAS | 1 Adaptador 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 900 mm |
| 3 BP3: SAS | 3 Adaptador 16i:
| 900 mm |
| 4a BP9: SAS 1 | 4
| 260/400 mm |
| 4b BP9: SAS 0 |
Disposición de los cables al expansor CFF (config. 2/3)

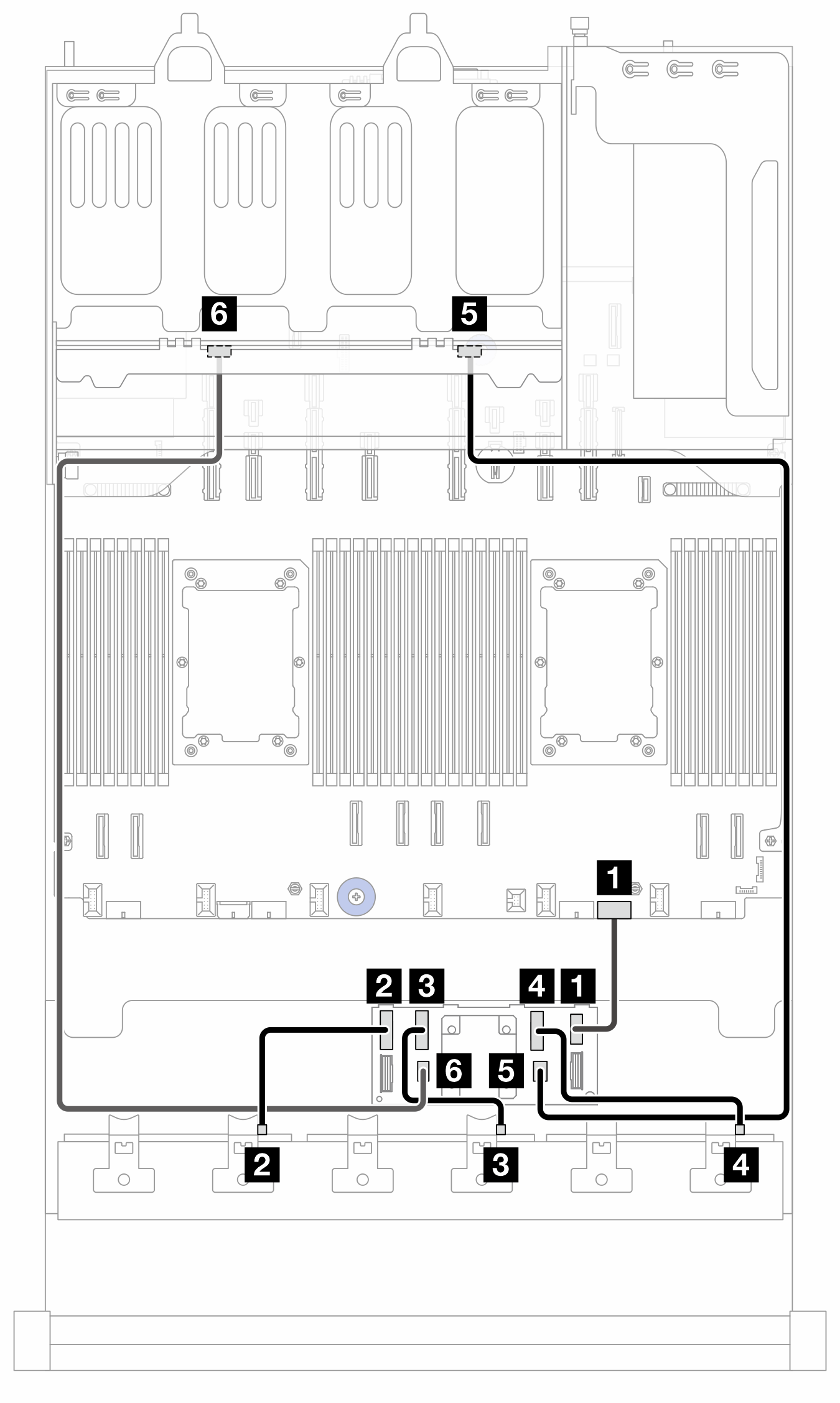

Figura 2. Disposición de los cables al expansor CFF
| Desde (expansor CFF) | Hasta | Longitud del cable |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C4 | 5 BP9: SAS 0 | 800 mm |
| 6 C5 | 6 BP9: SAS 1 | 800 mm |
Disposición de los cables al adaptador SFF 8i/16i (configuración 2)
Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 3. Disposición de los cables al adaptador SFF 8i/16i
| Desde | Hasta | Longitud del cable |
|---|---|---|
| 1 Expansor CFF: RAID/HBA | 1 Adaptador 8i/16i:
| 780 mm |
Disposición de los cables al adaptador CFF 16i (configuración 3)
Figura 4. Disposición de los cables cuando hay dos procesadores instalados  | Figura 5. Disposición de los cables cuando hay un procesador instalado  |
2P: dos procesadores; 1P: un procesador; PB: placa del procesador
| De (adaptador CFF 16i) | Hasta | Longitud del cable | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Expansor CFF: RAID/HBA | 2 Expansor CFF: RAID/HBA | 150/150 mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 mm |
