Frontal (16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5") + 4/8 unidades SAS/SATA posteriores de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración frontal (16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5") + 4 unidades/8 unidades SAS/SATA posteriores de 2,5".

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
Frontal (16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5") + 4 unidades SAS/SATA posteriores de 2,5" (BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
Frontal (16 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5") + 8 unidades SAS/SATA posteriores de 2,5" (BP1 + BP2 + BP3 + BP9)2 x SFF 16i5

Disposición de los cables de NVMe a BP3 (config. 1/2/3/4/5)

Figura 1. Disposición de los cables cuando hay dos procesadores instalados

Figura 2. Disposición de los cables cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador
Desde (BP3)A (placa del procesador)Longitud del cable
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4350 mm
2 NVMe 2-32 PCIe 52 PCIe 3350 mm
3 NVMe 4-53 PCIe 43 PCIe 2350 mm
4 NVMe 6-74 PCIe 34 PCIe 1350 mm

Disposición de los cables al adaptador 8i/16i SFF (config. 1/2)

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

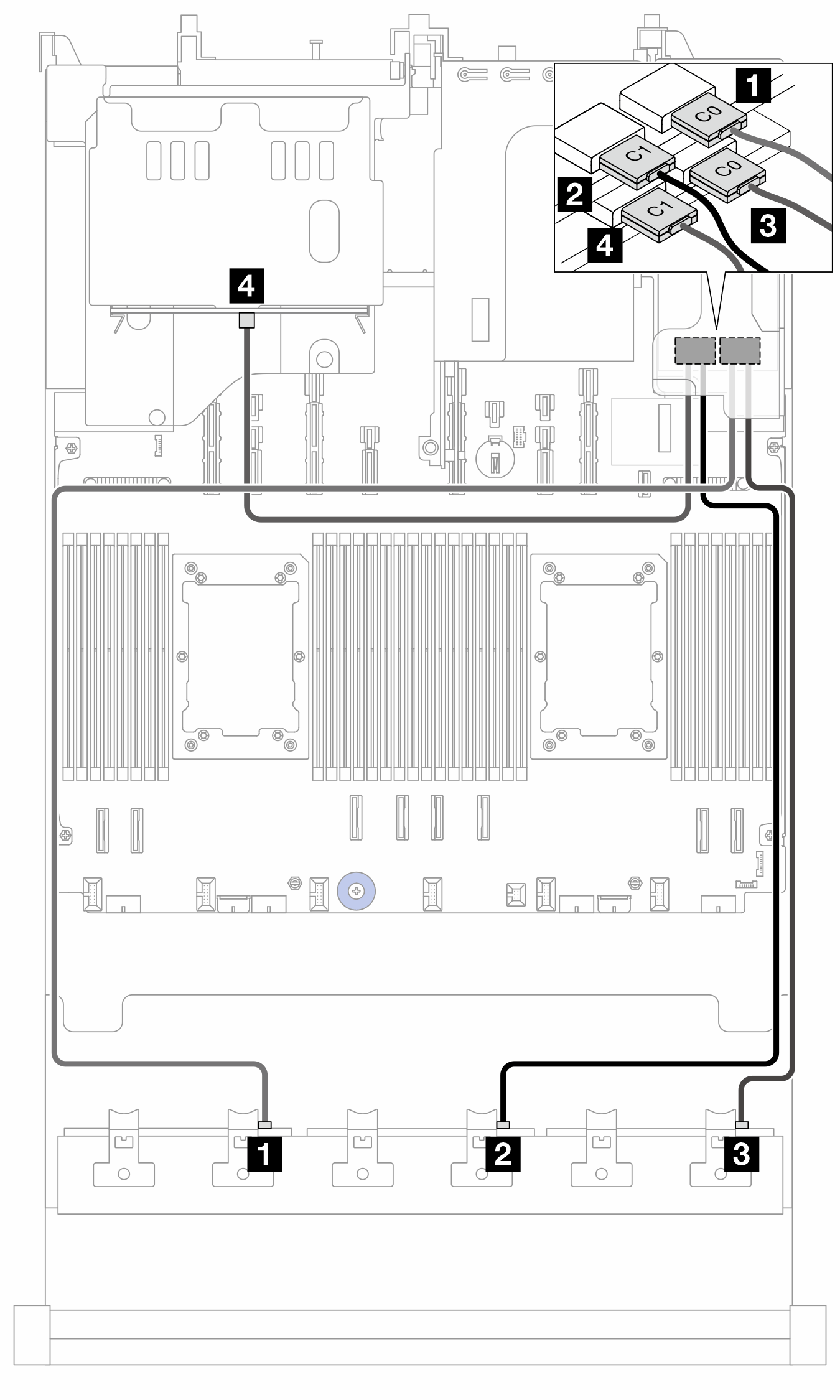

Figura 3. Disposición de los cables al adaptador 8i/16i SFF (config. 1/2)

DesdeHastaLongitud del cable
Config. 1Config. 2
1 BP1: SAS1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 Adaptador 8i:
  • Gen 4: C0

  • Gen 3: C0C1

3 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4 BP9: SAS4 Adaptador 8i: C04
  • Gen 4: C1

  • Gen 3: C2

450 mm

Disposición de los cables al adaptador 8i/16i SFF (config. 3/4)

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

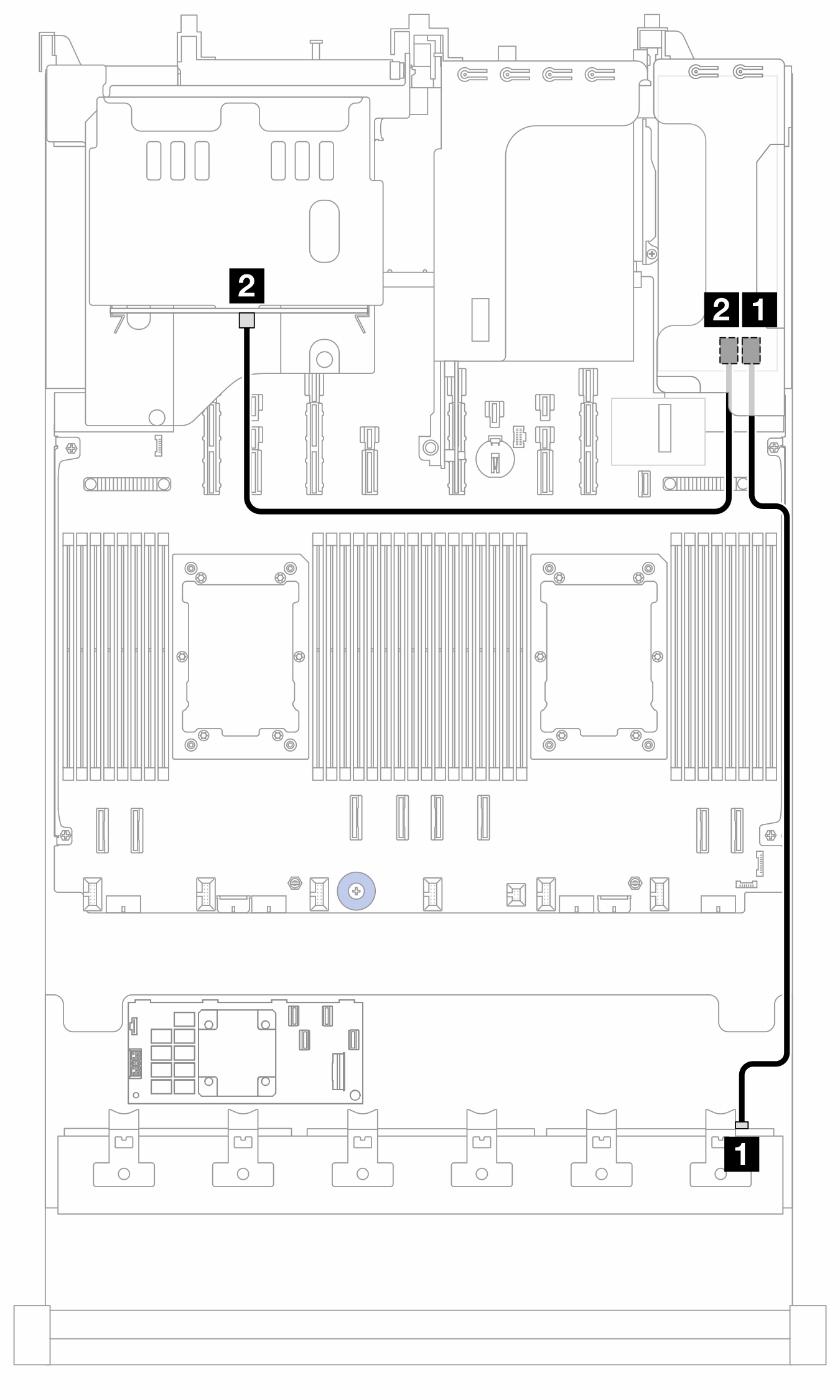

Figura 4. Disposición de los cables al adaptador 8i/16i SFF (config. 3/4)

DesdeHastaLongitud del cable
Config. 3Config. 4
1 BP3: SAS1 Adaptador 8i:
  • C0

1 Adaptador 16i:
  • C0

900 mm
2 BP9: SAS2 Adaptador 8i:
  • C0

2
  • C1

450 mm

Disposición de los cables al adaptador 16i CFF (config. 3/4)

Figura 5. Disposición de los cables cuando hay dos procesadores instalados

Figura 6. Disposición de los cables cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador; PB: placa del procesador
De (adaptador CFF 16i)HastaLongitud del cable
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 mm

  • 1P: 900 mm

Disposición de los cables a los adaptadores 16i SFF (config. 5)

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

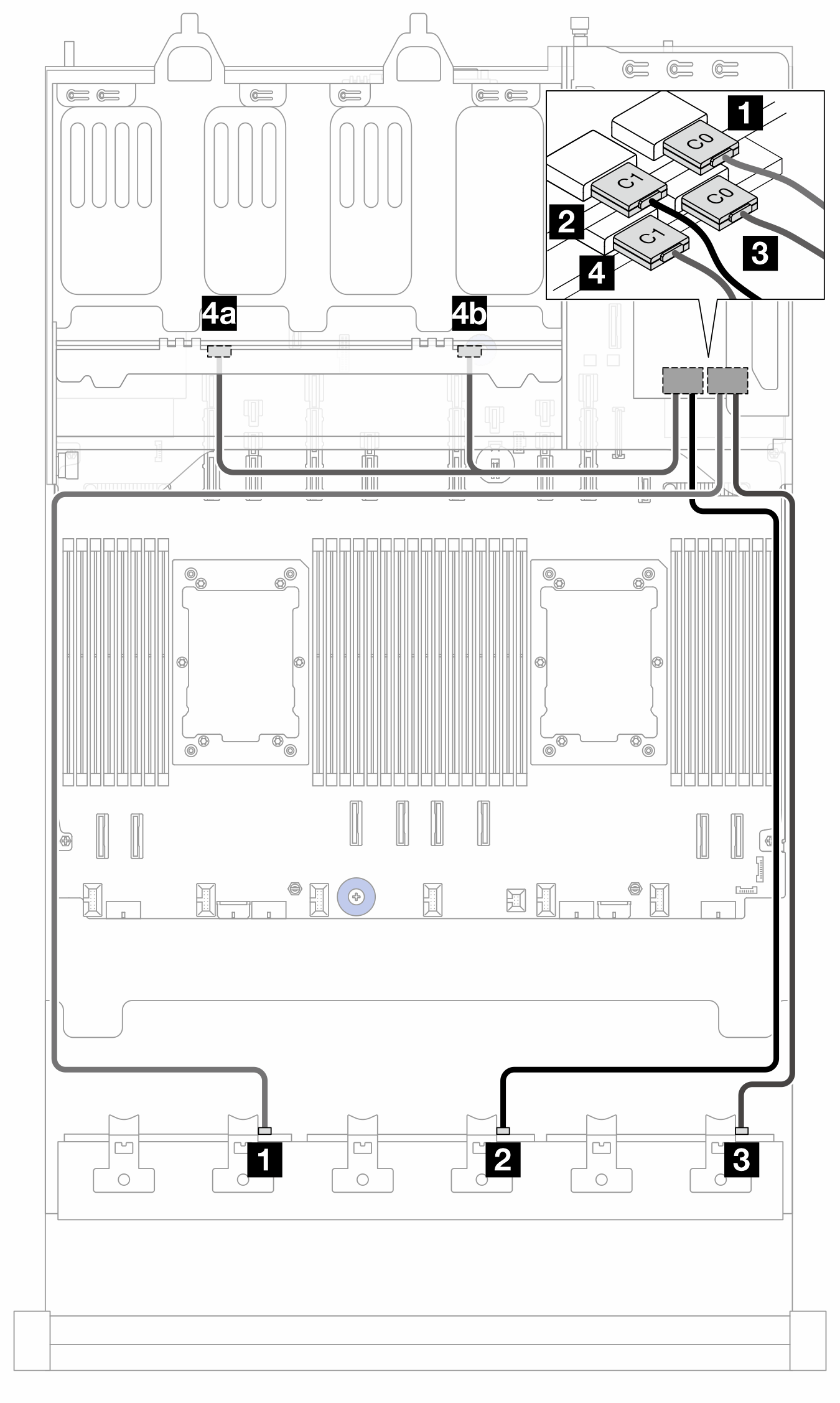

Figura 7. Disposición de los cables a los adaptadores SFF 16i

DesdeHastaLongitud del cable
1 BP1: SAS1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4a BP9: SAS 14
  • Gen 4: C1

  • Gen 3: C2C3

260/400 mm
4b BP9: SAS 0
