Avant (16 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay) + 4/8 x 2,5 pouces SAS/SATA arrière
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration avant (16 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay) + 4 x 2,5 pouces/8 x 2,5 pouces SAS/SATA arrière.
Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
| Config. du fond de panier | Contrôleur de stockage | N° de config. |
|---|---|---|
| Avant (16 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay) + 4 x 2,5 pouces SAS/SATA arrière (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| Avant (16 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay) + 8 x 2,5 pouces SAS/SATA arrière (BP1 + BP2 + BP3 + BP9) | 2 x SFF 16i | 5 |
Cheminement des câbles NVMe vers le BP3 (config. 1/2/3/4/5)
Figure 1. Cheminement des câbles lorsque deux processeurs sont installés  | Figure 2. Cheminement des câbles lorsqu’un processeur est installé  |
2P : deux processeurs ; 1P : un processeur
| De (BP3) | Vers (carte du processeur) | Longueur de câble | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 mm |
| 3 NVMe 4 à 5 | 3 PCIe 4 | 3 PCIe 2 | 350 mm |
| 4 NVMe 6 à 7 | 4 PCIe 3 | 4 PCIe 1 | 350 mm |
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

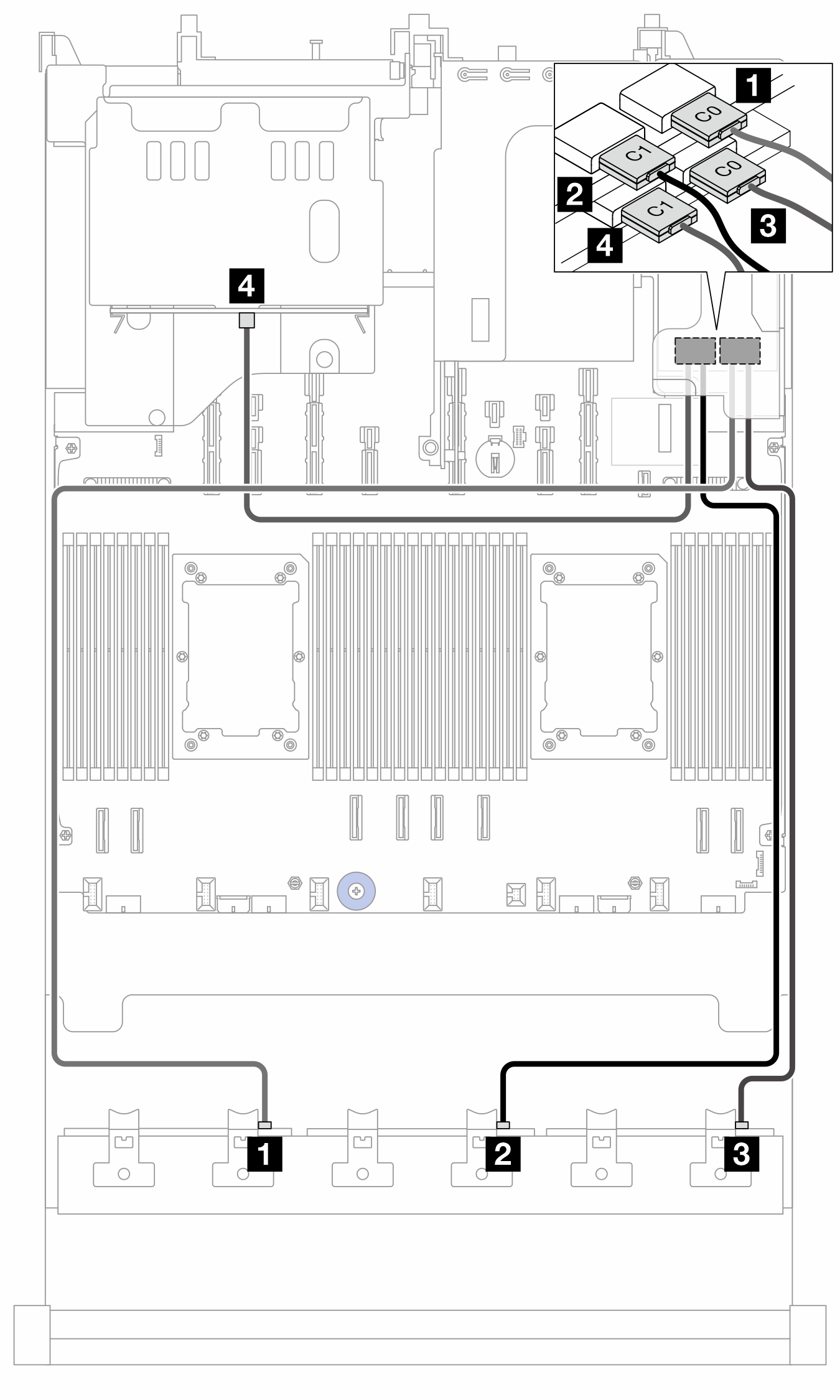

Figure 3. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2)
| À partir de | Vers | Longueur de câble | |
|---|---|---|---|
| Config. 1 | Config. 2 | ||
| 1 BP1 : SAS | 1 Adaptateur 16i :
| 1 Adaptateur 16i :
| 900 mm |
| 2 BP2 : SAS | 2
| 2
| 900 mm |
| 3 BP3 : SAS | 3 Adaptateur 8i :
| 3 Adaptateur 16i :
| 900 mm |
| 4 BP9 : SAS | 4 Adaptateur 8i : C0 | 4
| 450 mm |
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 3/4)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

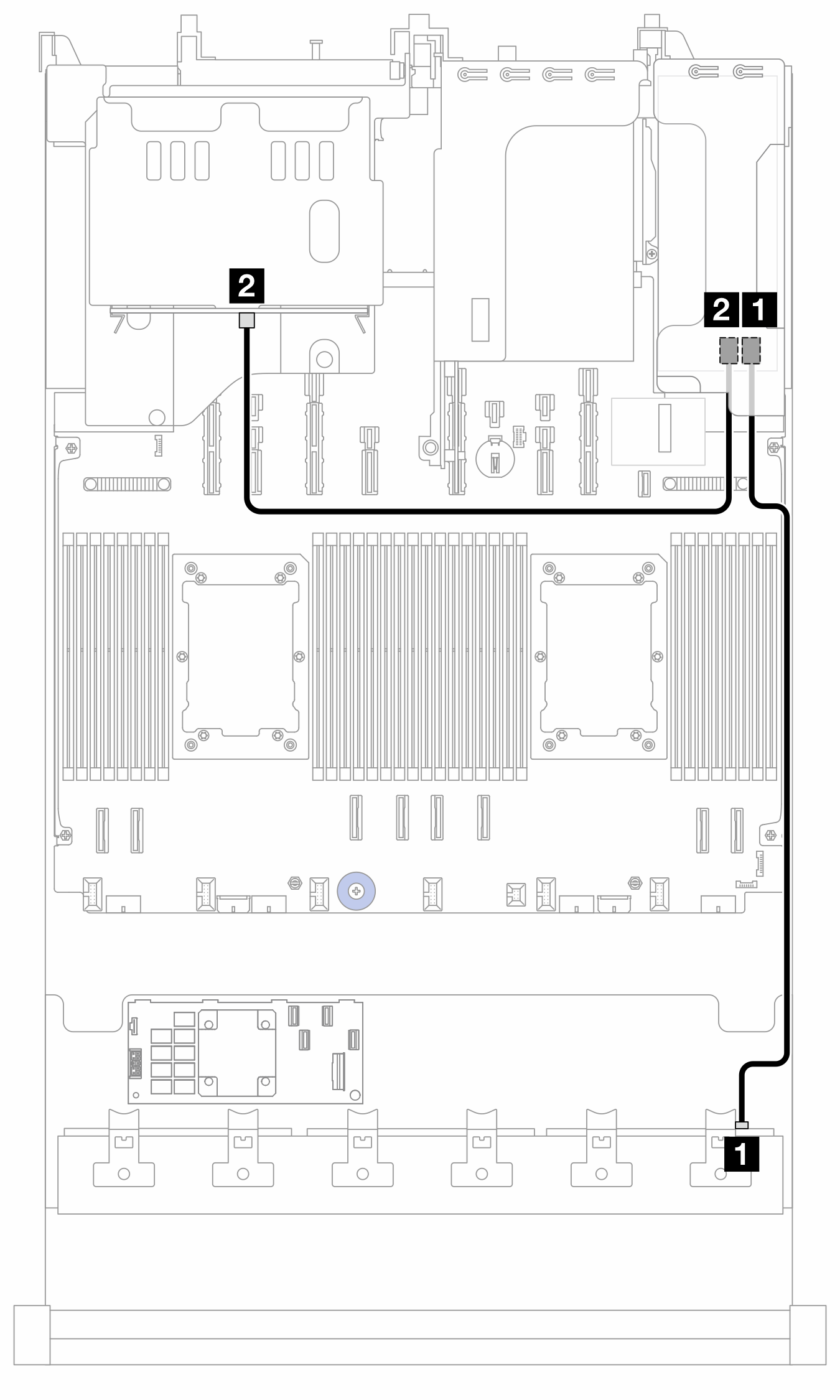

Figure 4. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 3/4)
| À partir de | Vers | Longueur de câble | |
|---|---|---|---|
| Config. 3 | Config. 4 | ||
| 1 BP3 : SAS | 1 Adaptateur 8i :
| 1 Adaptateur 16i :
| 900 mm |
| 2 BP9 : SAS | 2 Adaptateur 8i :
| 2
| 450 mm |
Cheminement des câbles vers l’adaptateur CFF 16i (config. 3/4)
Figure 5. Cheminement des câbles lorsque deux processeurs sont installés  | Figure 6. Cheminement des câbles lorsqu’un processeur est installé  |
2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
| De (adaptateur CFF 16i) | Vers | Longueur de câble | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b Fond de panier : Alimentation 14 | |||
| 2a C0 | 2 BP1 : SAS | 2 BP1 : SAS |
|
| 2b C1 | |||
| 3a C2 | 3 BP2 : SAS | 3 BP2 : SAS |
|
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 Fond de panier : PCIe 7 | 4 Fond de panier : PCIe 10 |
|
Cheminement des câbles vers les adaptateurs SFF 16i (config. 5)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

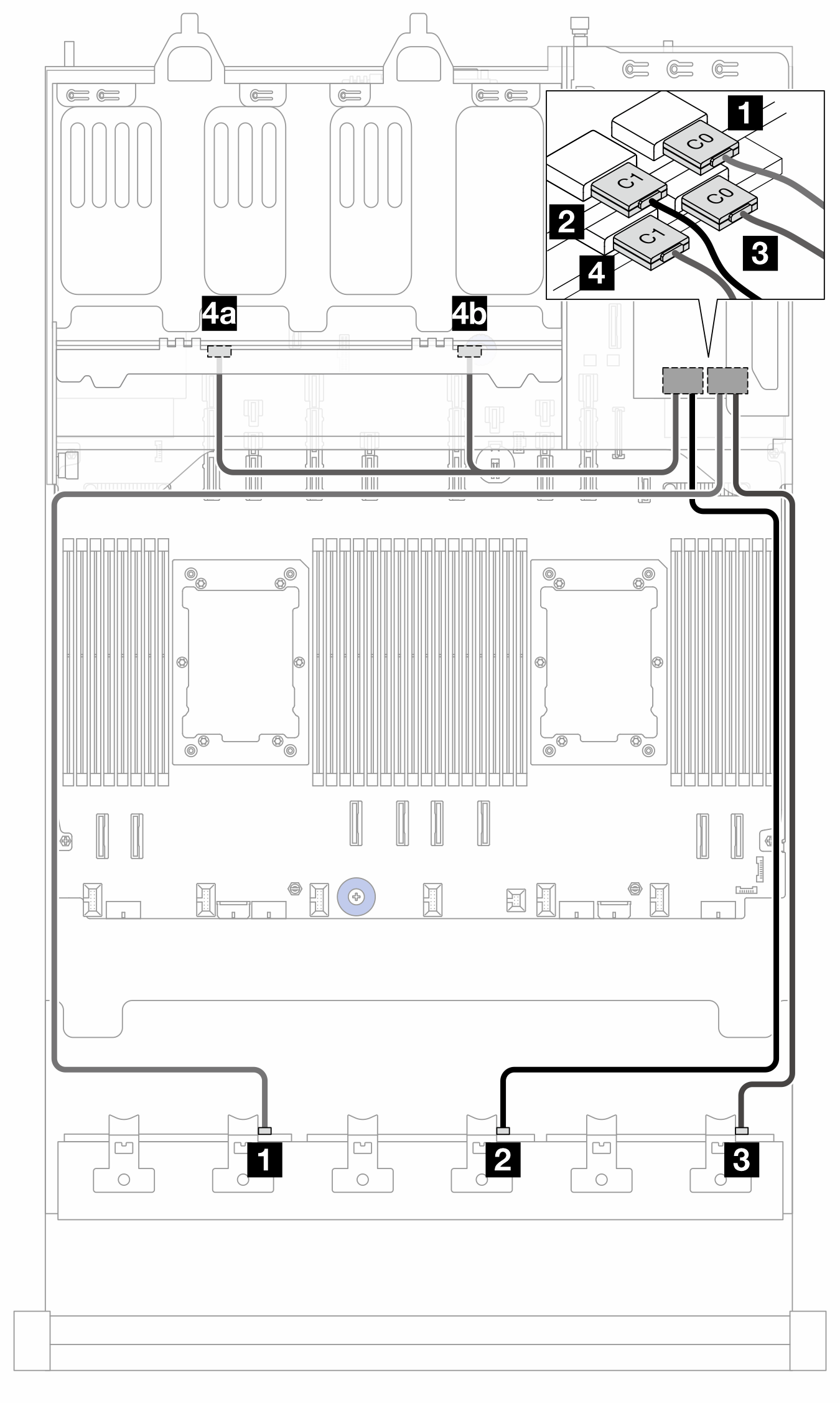

Figure 7. Cheminement des câbles vers les adaptateurs SFF 16i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 BP1 : SAS | 1 Adaptateur 16i :
| 900 mm |
| 2 BP2 : SAS | 2
| 900 mm |
| 3 BP3 : SAS | 3 Adaptateur 16i :
| 900 mm |
| 4a BP9 : SAS 1 | 4
| 260/400 mm |
| 4b BP9 : SAS 0 |
