24 x 2,5 pouces SAS/SATA avant + 4 x 2,5 pouces SAS/SATA arrière

Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 24 x 2,5 pouces SAS/SATA avant + 4 x 2,5 pouces SAS/SATA arrière.

Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panierContrôleur de stockageN° de config.
24 x 2,5 pouces SAS/SATA avant + 4 x 2,5 pouces SAS/SATA arrière (fond de panier 1 + fond de panier 2 + fond de panier 3 + fond de panier 9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
CFF EXP + SFF 8i/16i5
CFF EXP + CFF 16i6

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2)

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 1. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2)

À partir deVersLongueur de câble
Config. 1Config. 2
1 Fond de panier 1 : SAS1 Adaptateur 16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

1 Adaptateur 16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm
2 Fond de panier 2 : SAS2
  • Gen 4 : C1

  • Gen 3 : C2C3

2
  • Gen 4 : C1

  • Gen 3 : C2C3

900 mm
3 Fond de panier 3 : SAS3 Adaptateur 8i :
  • Gen 4 : C0

  • Gen 3 : C0C1

3 Adaptateur 16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm
4 Fond de panier 9 : SAS4 Adaptateur 8i : C04
  • Gen 4 : C1

  • Gen 3 : C2

450 mm

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 3/4)

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 2. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 3/4)

À partir deVersLongueur de câble
Config. 3Config. 4
1 Fond de panier 3 : SAS1 Adaptateur 8i :
  • C0

1 Adaptateur 16i :
  • C0

900 mm
2 Fond de panier 9 : SAS2 Adaptateur 8i :
  • C0

2
  • C1

450 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 3/4)

Figure 3. Cheminement des câbles lorsque deux processeurs sont installés

Figure 4. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
De (adaptateur CFF 16i)VersLongueur de câble
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P : 210 mm

  • 1P : 300/800 mm

1b Fond de panier : Alimentation 14
2a C02 Fond de panier 1 : SAS2 Fond de panier 1 : SAS140/140 mm
2b C1
3a C23 Fond de panier 2 : SAS3 Fond de panier 2 : SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 Fond de panier : PCIe 44 Fond de panier : PCIe 4450 mm

Cheminement des câbles vers l’extension CFF (config. 5/6)

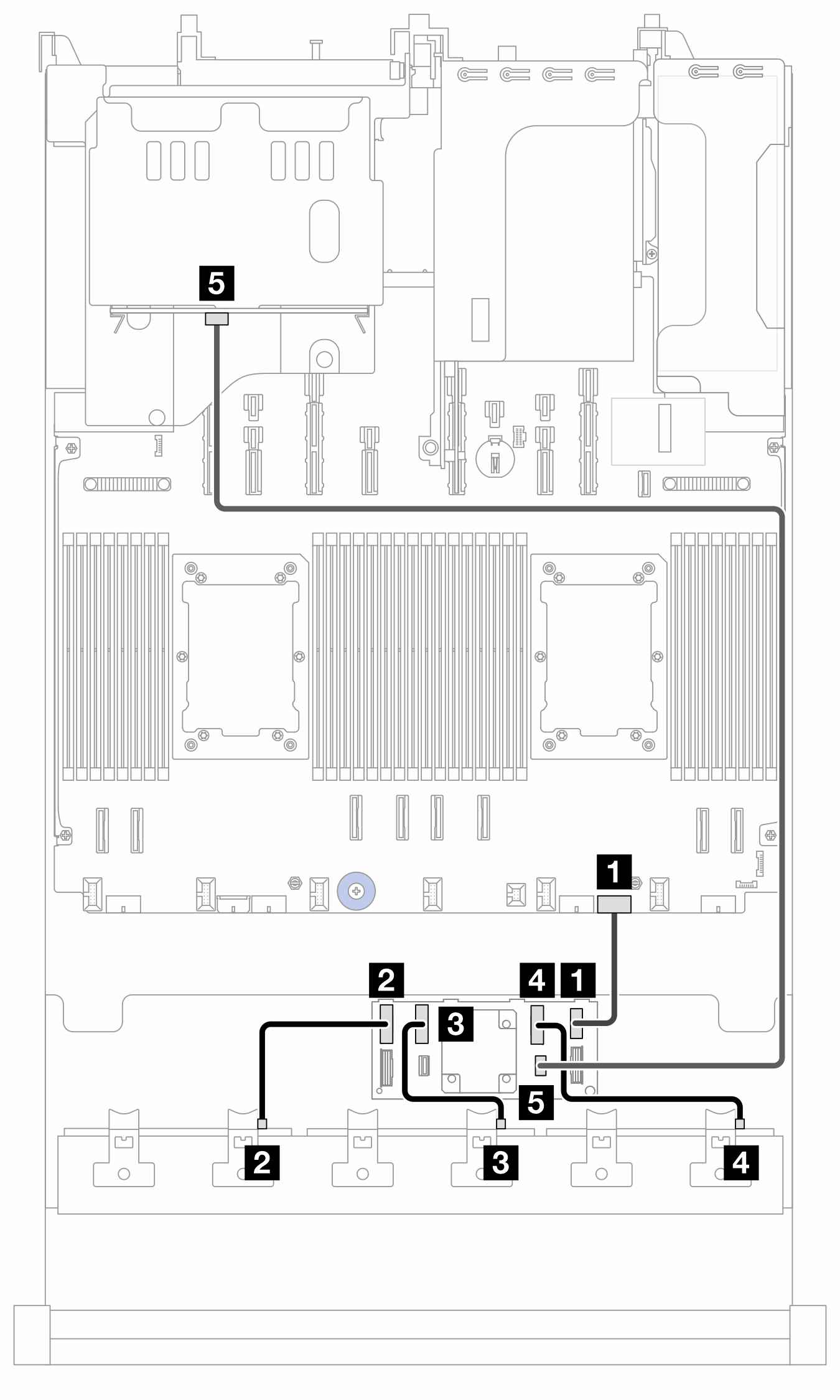

Figure 5. Cheminement des câbles vers l’extension CFF

De (extension CFF)VersLongueur de câble
1 POWER1 PB: EXP PWR210 mm
2 C02 Fond de panier 1 : SAS200 mm
3 C13 Fond de panier 2 : SAS110 mm
4 C24 Fond de panier 3 : SAS110 mm
5 C45 Fond de panier 9 : SAS800 mm

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 5)

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

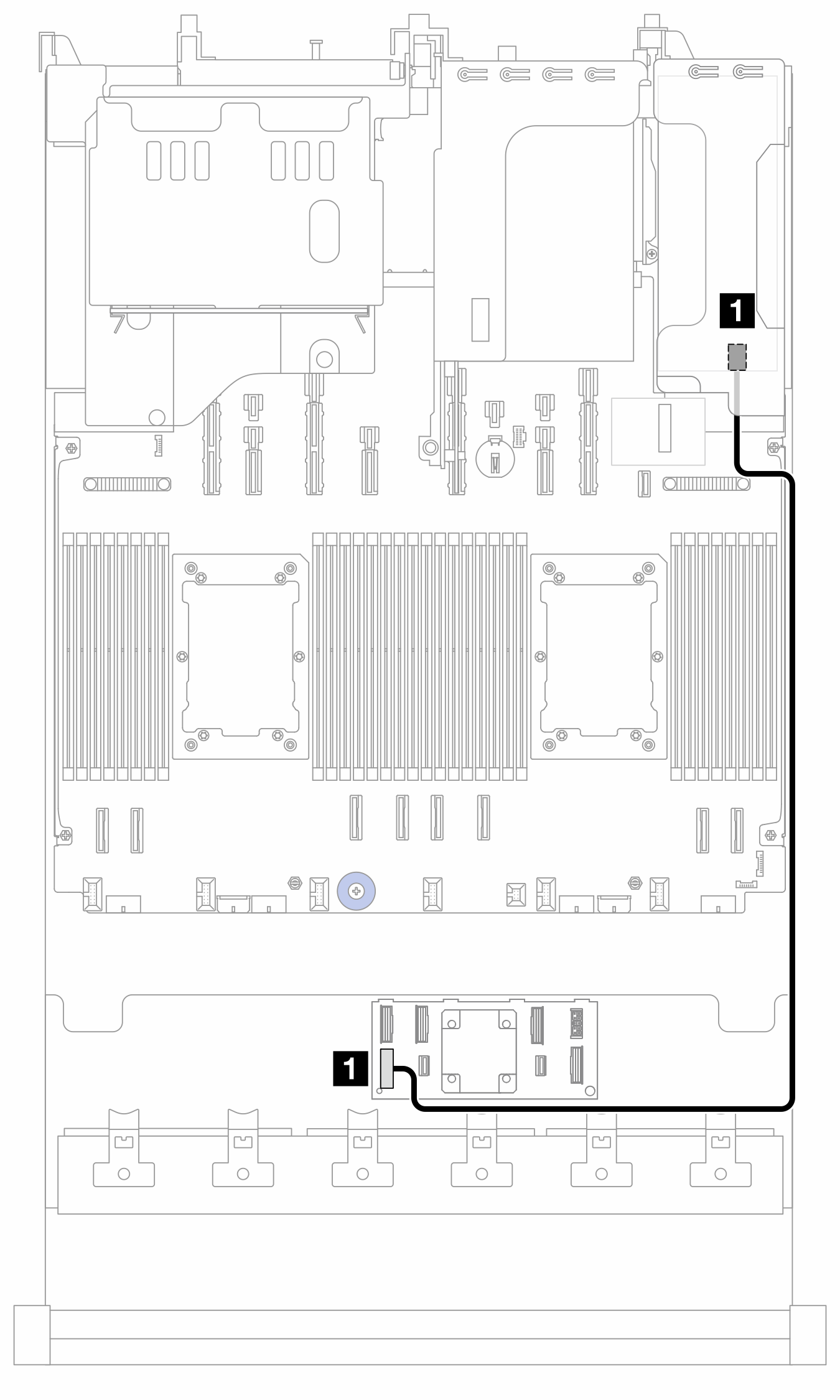

Figure 6. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 5)

À partir deVersLongueur de câble
1 Extension CFF : RAID/HBA1 Adaptateur 8i/16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

780 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 6)

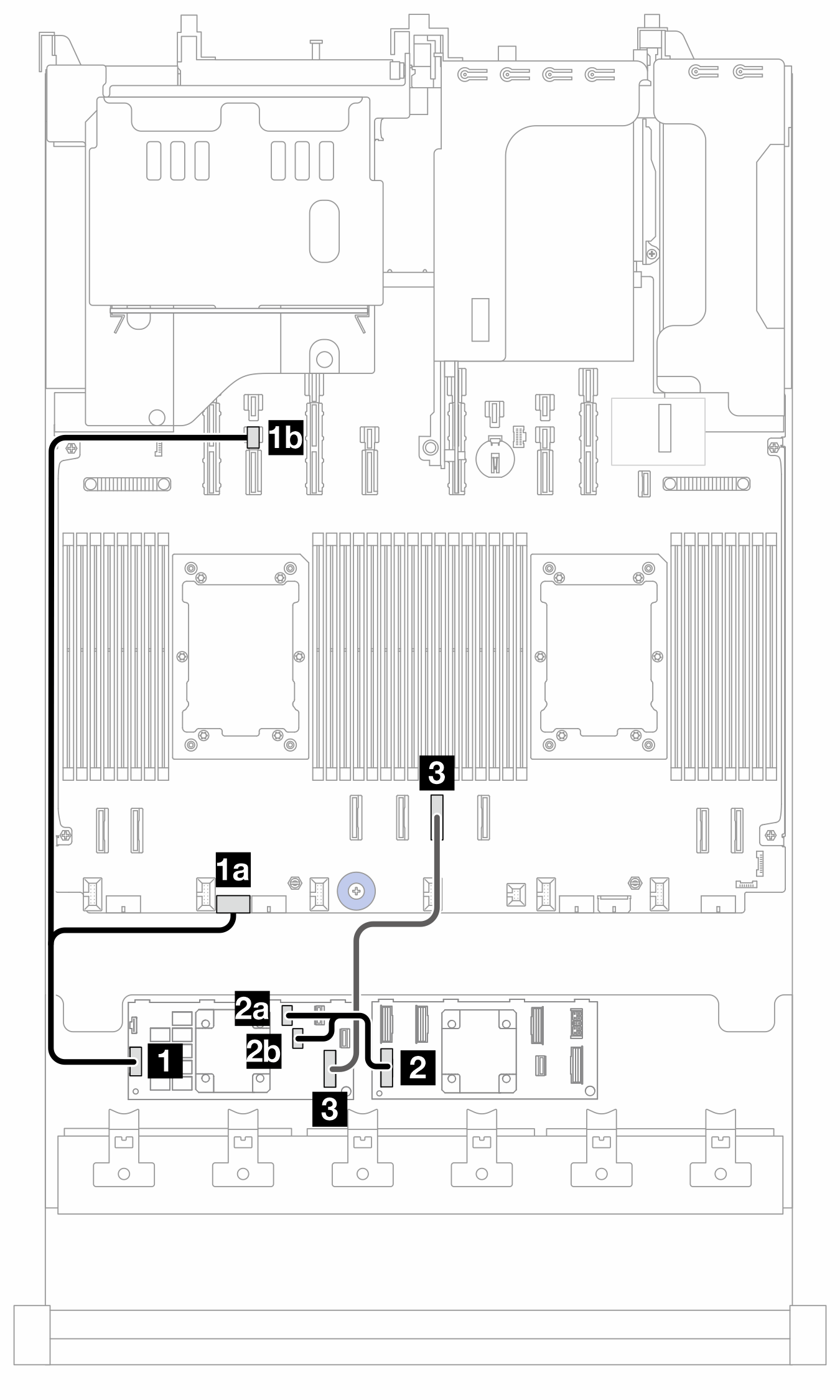

Figure 7. Cheminement des câbles lorsque deux processeurs sont installés

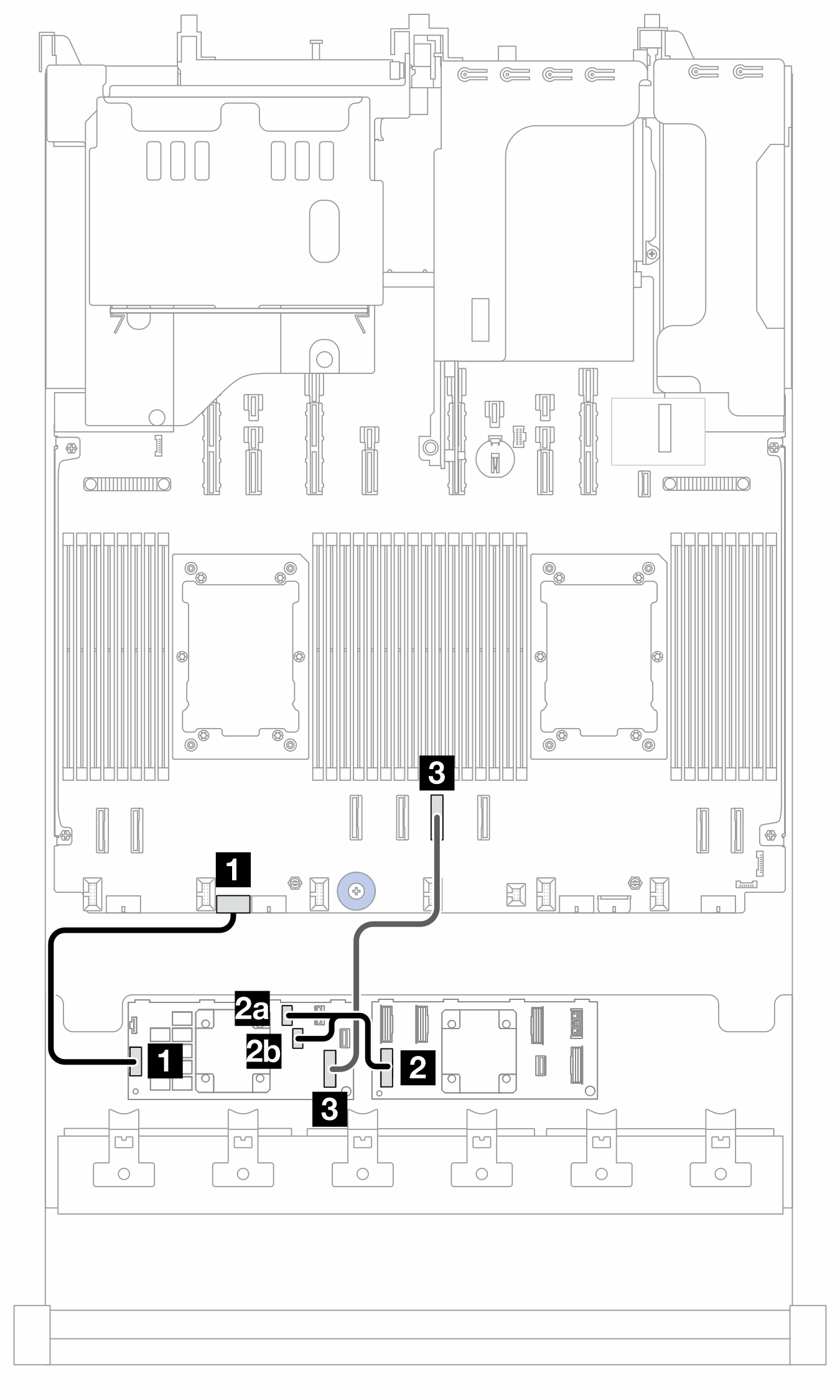

Figure 8. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
De (adaptateur CFF 16i)VersLongueur de câble
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P : 210 mm

  • 1P : 300/800 mm

1b Fond de panier : Alimentation 14
2a C02 Extension CFF : RAID/HBA2 Extension CFF : RAID/HBA150/150 mm
2b C1
3 MB (CFF INPUT)3 Fond de panier : PCIe 43 Fond de panier : PCIe 4450 mm
