24 SAS/SATA de 2,5 pol. frontais + 4 SAS/SATA de 2,5 pol. traseiros
Este tópico oferece informações de roteamento de cabos para a configuração 24 SAS/SATA de 2,5 pol. frontais + 4 SAS/SATA de 2,5 pol. traseiros.
Os números de configuração na tabela abaixo são apenas para fins descritivos.
| Configuração do BP. | Controlador de armazenamento | Nº. da config. |
|---|---|---|
| 24 SAS/SATA de 2,5 pol. frontais + 4 SAS/SATA de 2,5 pol. traseiros (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| CFF EXP + SFF 8i/16i | 5 | |
| CFF EXP + CFF 16i | 6 |
Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 1. Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2)
| No | Para | Comprimento do cabo | |
|---|---|---|---|
| Config. 1 | Config. 2 | ||
| 1 BP1: SAS | 1 Adaptador 16i:
| 1 Adaptador 16i:
| 900 milímetros |
| 2 BP2: SAS | 2
| 2
| 900 milímetros |
| 3 BP3: SAS | 3 Adaptador 8i:
| 3 Adaptador 16i:
| 900 milímetros |
| 4 BP9: SAS | 4 Adaptador 8i: C0 | 4
| 450 mm |
Roteamento de cabos para adaptador SFF 8i/16i (config. 3/4)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 2. Roteamento de cabos para adaptador SFF 8i/16i (config. 3/4)
| No | Para | Comprimento do cabo | |
|---|---|---|---|
| Config. 3 | Config. 4 | ||
| 1 BP3: SAS | 1 Adaptador 8i:
| 1 Adaptador 16i:
| 900 milímetros |
| 2 BP9: SAS | 2 Adaptador 8i:
| 2
| 450 mm |
Roteamento de cabos para o adaptador CFF 16i (config. 3/4)
Figura 3. Roteamento de cabos quando dois processadores estão instalados  | Figura 4. Roteamento de cabos quando um processador está instalado  |
2P: dois processadores; 1P: um processador; PB: placa do processador
| De (adaptador CFF 16i) | Para | Comprimento do cabo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 milímetros |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 milímetros |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 mm |
Roteamento de cabos para expansor CFF (config. 5/6)

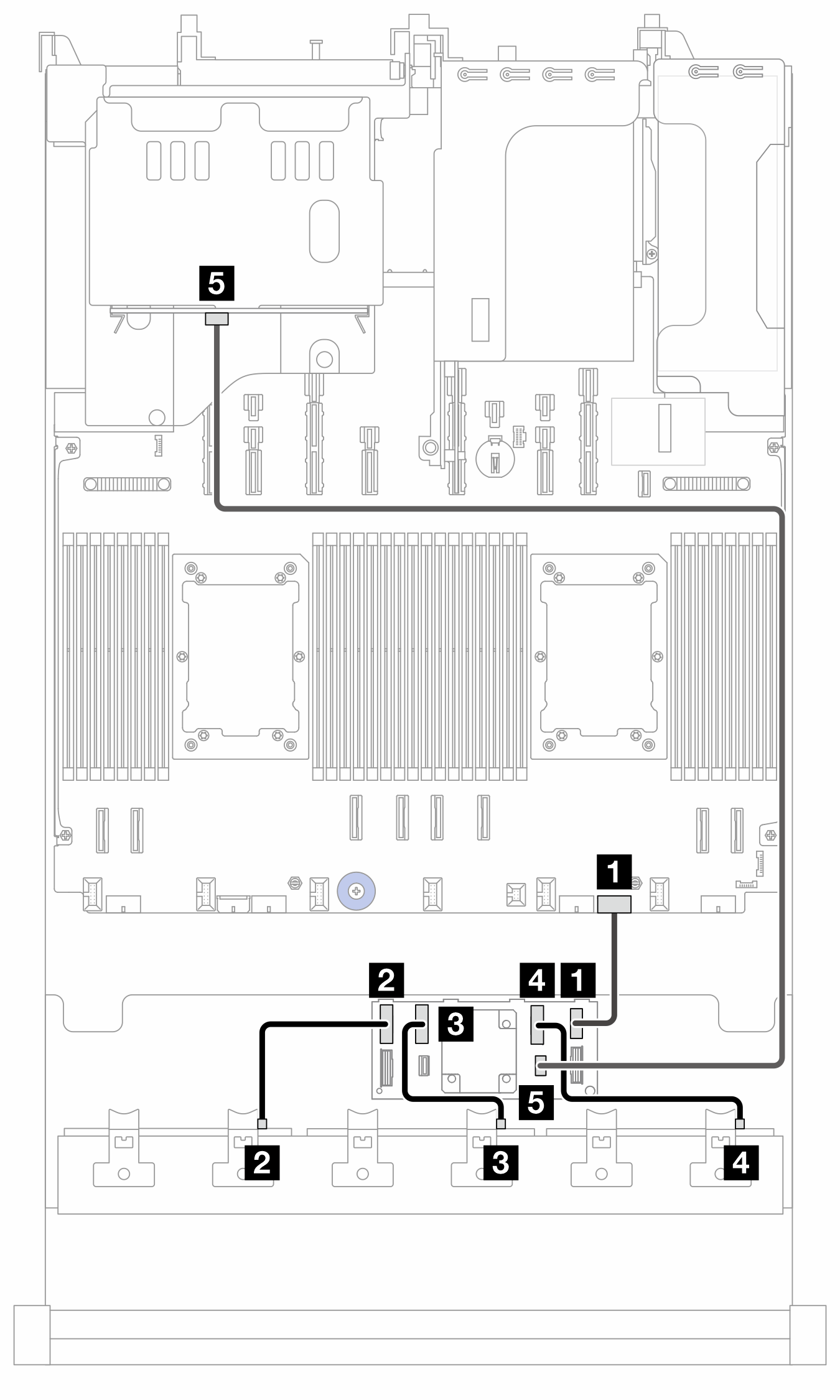

Figura 5. Roteamento de cabos para expansor CFF
| De (expansor CFF) | Para | Comprimento do cabo |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 milímetros |
| 2 C0 | 2 BP1: SAS | 200 milímetros |
| 3 C1 | 3 BP2: SAS | 110 milímetros |
| 4 C2 | 4 BP3: SAS | 110 milímetros |
| 5 C4 | 5 BP9: SAS | 800 milímetros |
Roteamento de cabos para adaptador SFF 8i/16i (config. 5)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

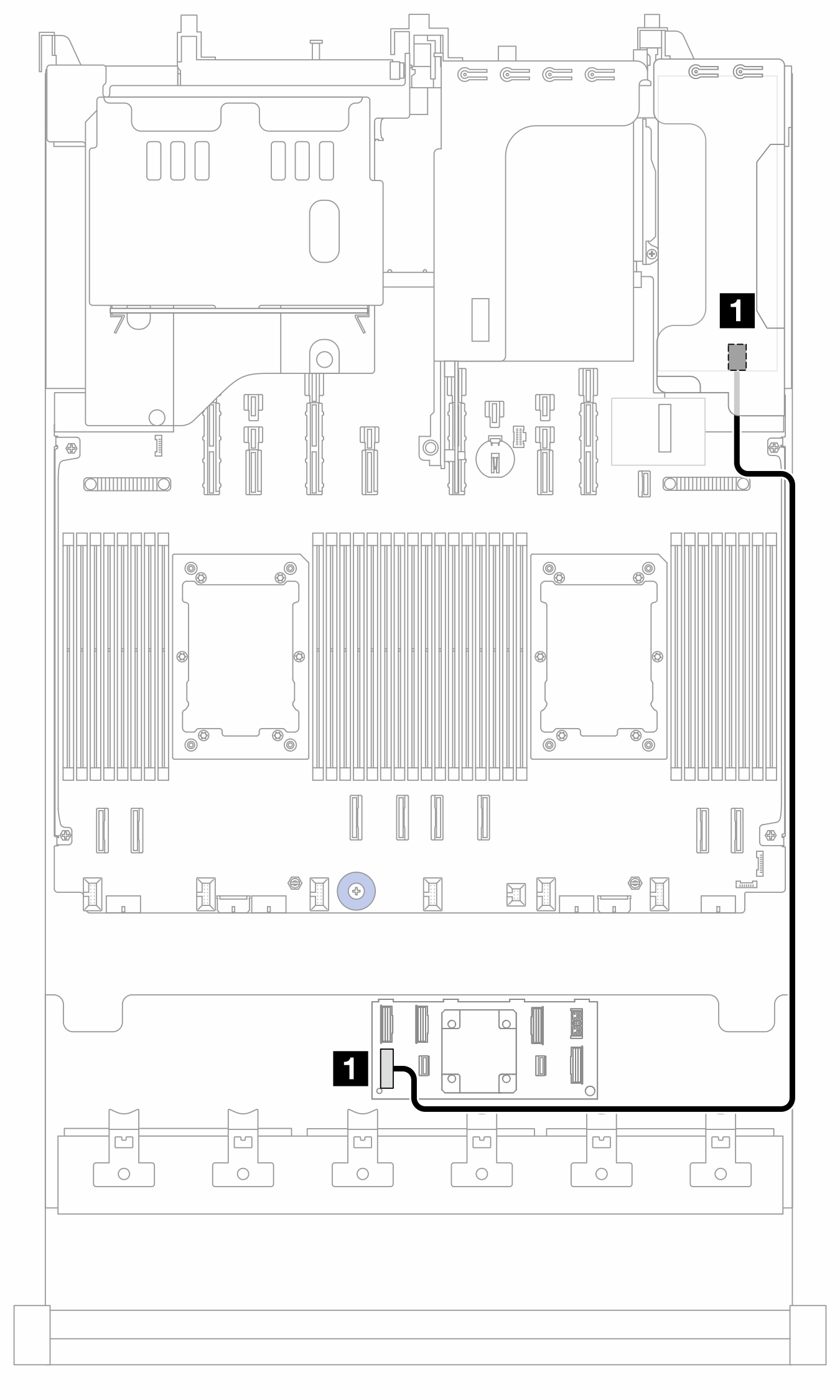

Figura 6. Roteamento de cabos para adaptador SFF 8i/16i (config. 5)
| No | Para | Comprimento do cabo |
|---|---|---|
| 1 Expansor CFF: RAID/HBA | 1 Adaptador 8i/16i:
| 780 milímetros |
Roteamento de cabos para o adaptador CFF 16i (config. 6)

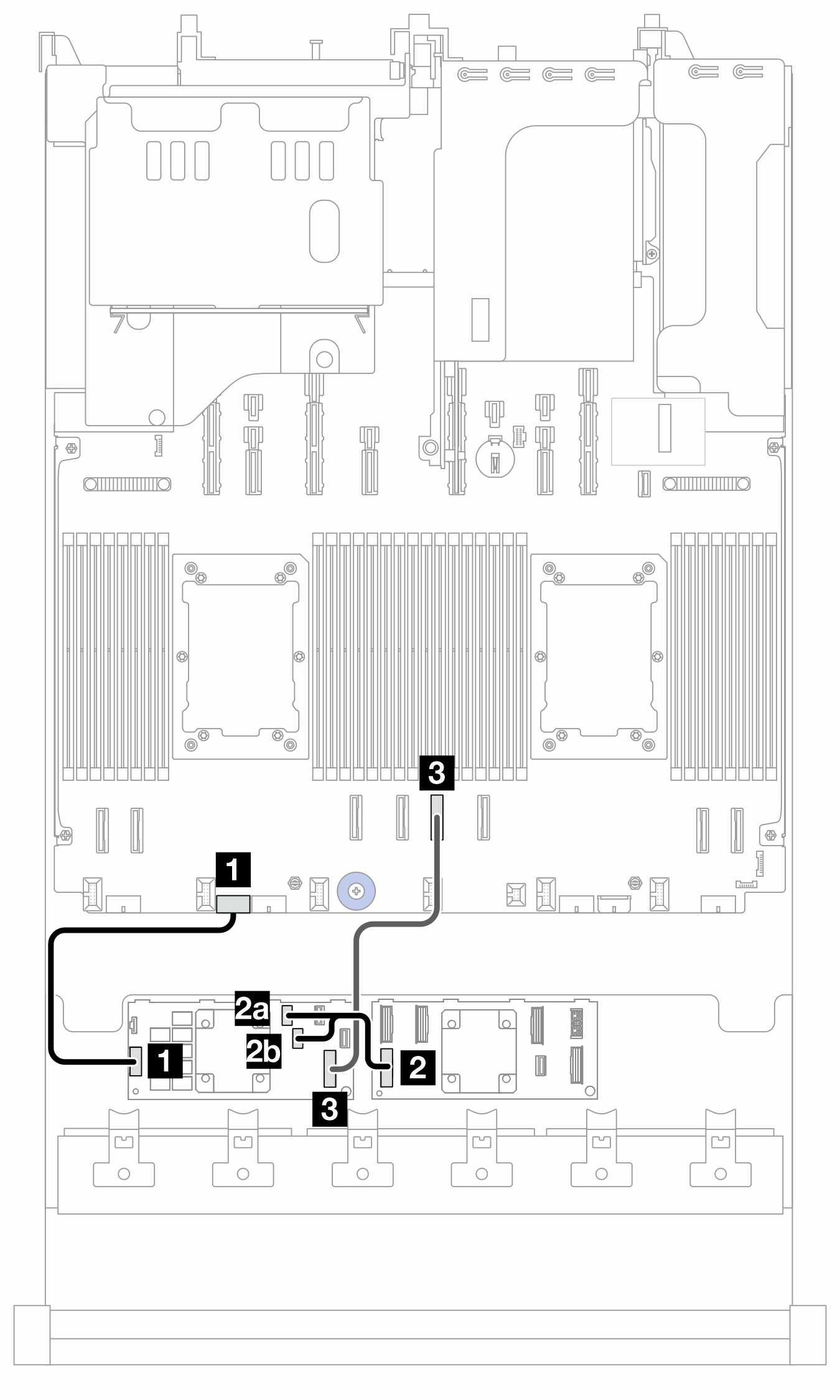

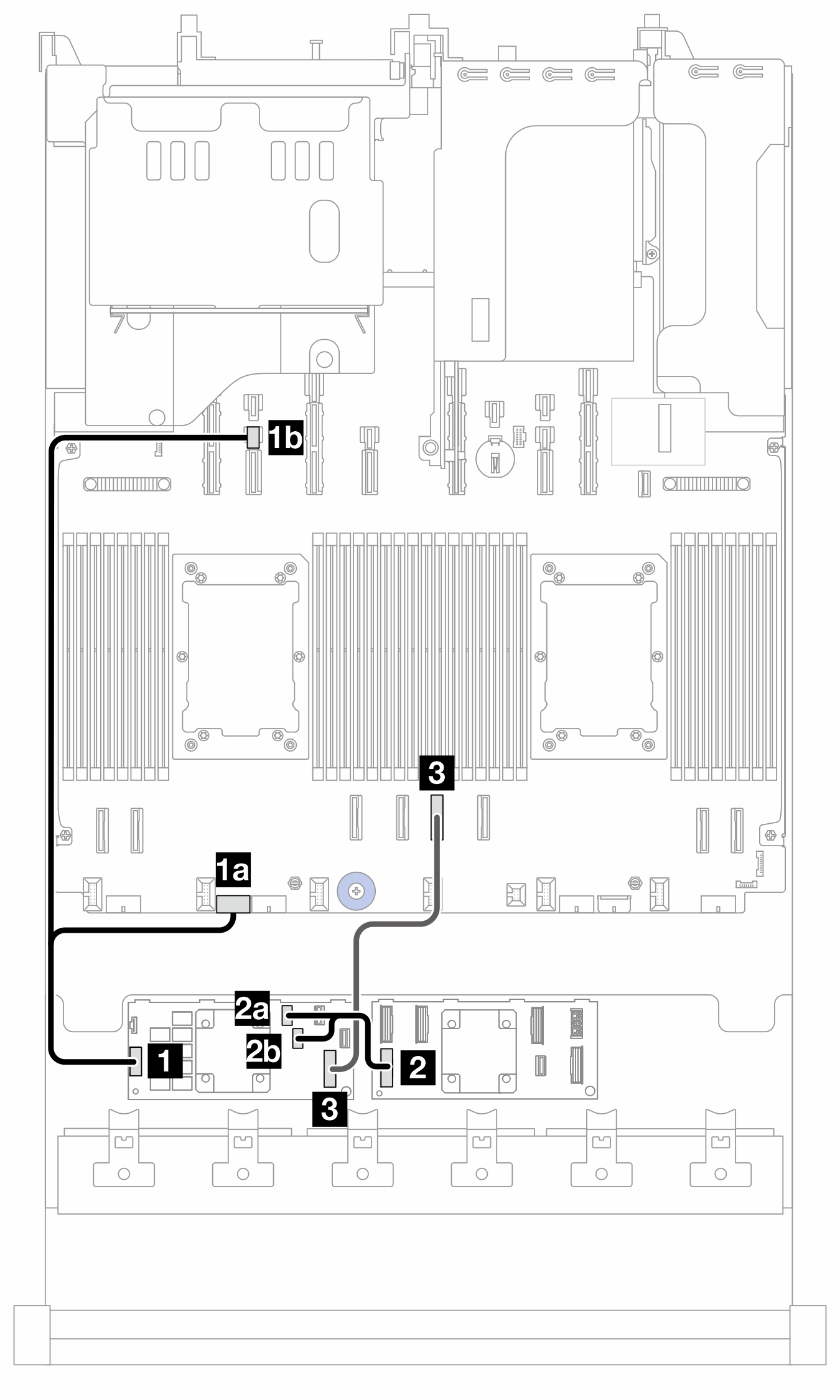

Figura 7. Roteamento de cabos quando dois processadores estão instalados  | Figura 8. Roteamento de cabos quando um processador está instalado  |
2P: dois processadores; 1P: um processador; PB: placa do processador
| De (adaptador CFF 16i) | Para | Comprimento do cabo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 Expansor CFF: RAID/HBA | 2 Expansor CFF: RAID/HBA | 150/150 mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 mm |
