(16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol.) frontais + 4/8 SAS/SATA de 2,5 pol. traseiros

Este tópico oferece informações de roteamento de cabos para a configuração (16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol.) frontais + 4/8 SAS/SATA de 2,5 pol. traseiros.

Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP.Controlador de armazenamentoNº. da config.
(16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol.) frontais+ 4 SAS/SATA de 2,5 pol. traseiros (BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
(16 SAS/SATA de 2,5 pol. + 8 AnyBay de 2,5 pol.) frontais+ 8 SAS/SATA de 2,5 pol. traseiros (BP1 + BP2 + BP3 + BP9)2 SFF 16i5

Roteamento de cabos NVMe para BP3 (config. 1/2/3/4/5)

Figura 1. Roteamento de cabos quando dois processadores estão instalados

Figura 2. Roteamento de cabos quando um processador está instalado

2P: dois processadores; 1P: um processador
De (BP3)Para (placa do processador)Comprimento do cabo
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4350 milímetros
2 NVMe 2-32 PCIe 52 PCIe 3350 milímetros
3 NVMe 4–53 PCIe 43 PCIe 2350 milímetros
4 NVMe 6–74 PCIe 34 PCIe 1350 milímetros

Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2)

Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 3. Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2)

NoParaComprimento do cabo
Config. 1Config. 2
1 BP1: SAS1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900 milímetros
3 BP3: SAS3 Adaptador 8i:
  • Gen 4: C0

  • Gen 3: C0C1

3 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros
4 BP9: SAS4 Adaptador 8i: C04
  • Gen 4: C1

  • Gen 3: C2

450 mm

Roteamento de cabos para adaptador SFF 8i/16i (config. 3/4)

Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

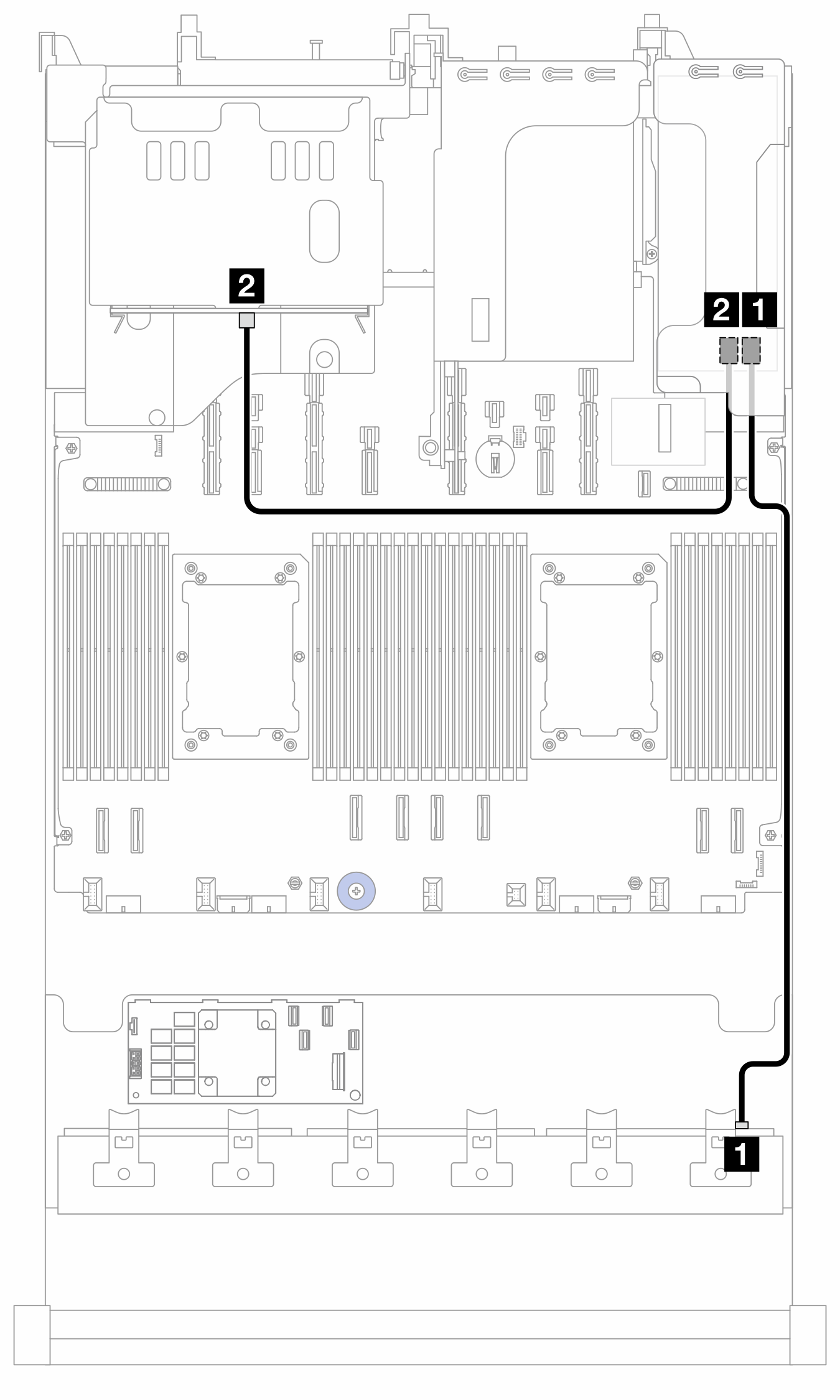

Figura 4. Roteamento de cabos para adaptador SFF 8i/16i (config. 3/4)

NoParaComprimento do cabo
Config. 3Config. 4
1 BP3: SAS1 Adaptador 8i:
  • C0

1 Adaptador 16i:
  • C0

900 milímetros
2 BP9: SAS2 Adaptador 8i:
  • C0

2
  • C1

450 mm

Roteamento de cabos para o adaptador CFF 16i (config. 3/4)

Figura 5. Roteamento de cabos quando dois processadores estão instalados

Figura 6. Roteamento de cabos quando um processador está instalado

2P: dois processadores; 1P: um processador; PB: placa do processador
De (adaptador CFF 16i)ParaComprimento do cabo
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 milímetros

  • 1P: 300/800 milímetros

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 milímetros

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 milímetros

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 milímetros

  • 1P: 900 milímetros

Roteamento de cabos para adaptadores SFF 16i (config. 5)

Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.

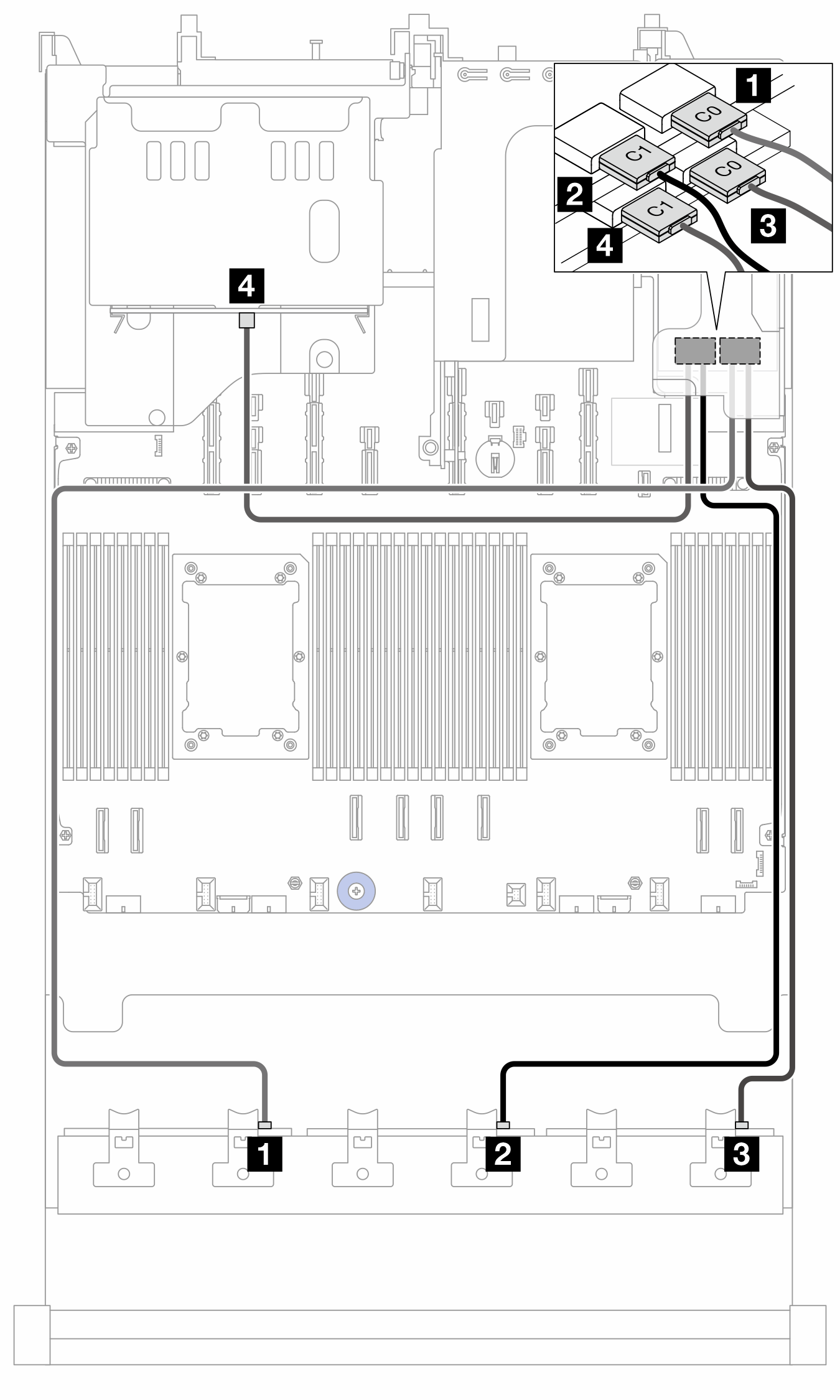

Figura 7. Roteamento de cabos para adaptadores SFF 16i

NoParaComprimento do cabo
1 BP1: SAS1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

900 milímetros
3 BP3: SAS3 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros
4a BP9: SAS 14
  • Gen 4: C1

  • Gen 3: C2C3

260/400 milímetros
4b BP9: SAS 0
