前面 (16 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay) + 背面 4/8 x 2.5 型 SAS/SATA

このトピックでは、前面 (16 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay) + 背面 4 x 2.5 型/8 x 2.5 型 SAS/SATA 構成のケーブル配線について説明します。

以下の表の構成番号は、説明のみを目的としています。

BP 構成	ストレージ・コントローラー	構成番号
前面 (16 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay) + 背面 4 x 2.5 型 SAS/SATA (BP1 + BP2 + BP3 + BP9)	SFF 16i + 2 x SFF 8i	1
	2 x SFF 16i	2
	CFF 16i + 2 x SFF 8i	3
	CFF 16i + SFF 16i	4
前面 (16 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay) + 背面 8 x 2.5 型 SAS/SATA (BP1 + BP2 + BP3 + BP9)	2 x SFF 16i	5

BP3への NVMe ケーブル配線 (構成 1/2/3/4/5)

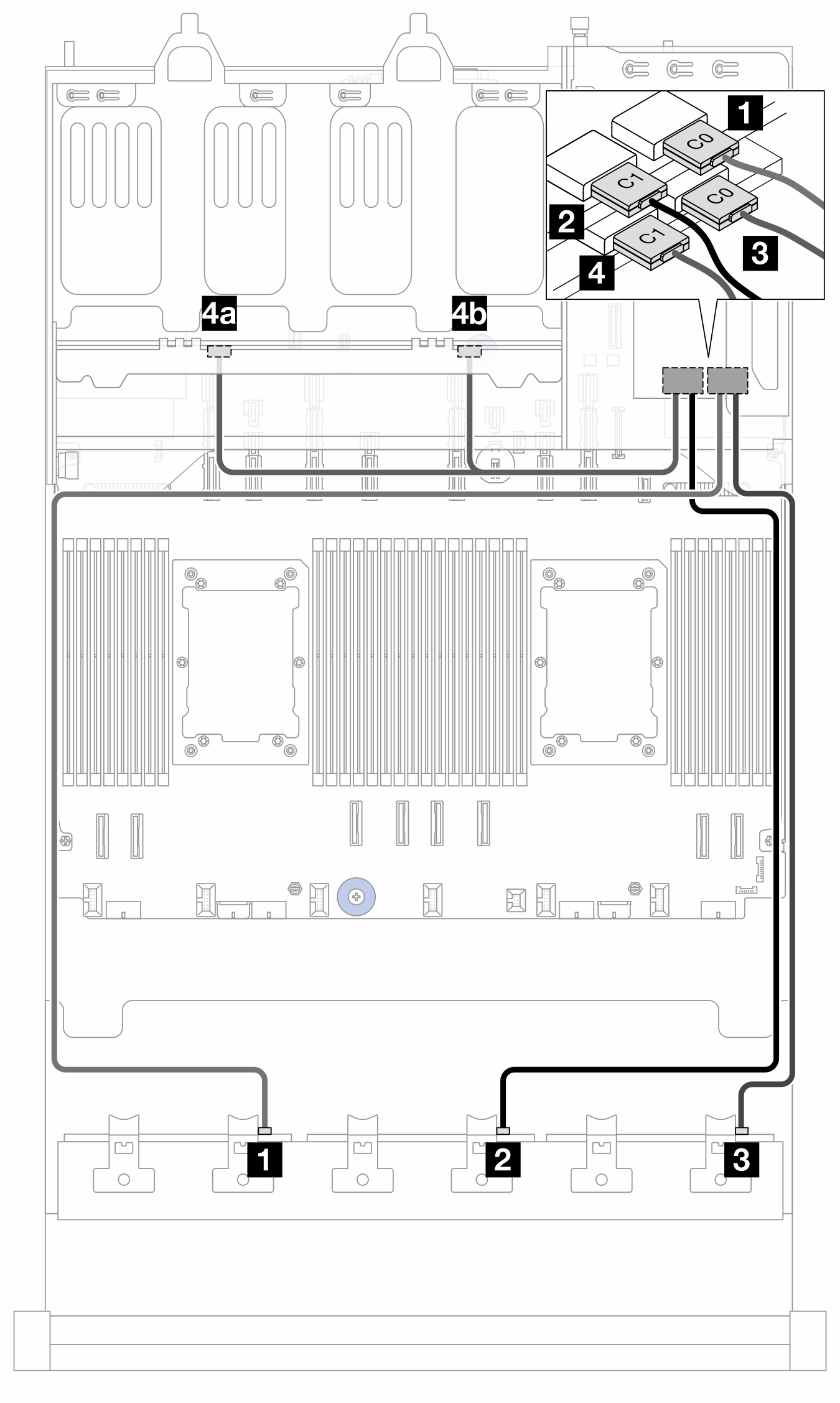

図 1. プロセッサーが 2 つ取り付けられている場合のケーブル配線

図 2. プロセッサーが 1 つ取り付けられている場合のケーブル配線

2P: プロセッサー x 2、1P: プロセッサー x 1

注

アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

図 3. SFF 8i/16i アダプターへのケーブル配線 (構成 1/2)

注

図 4. SFF 8i/16i アダプターへのケーブル配線 (構成 3/4)

図 5. プロセッサーが 2 つ取り付けられている場合のケーブル配線

図 6. プロセッサーが 1 つ取り付けられている場合のケーブル配線

2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード

注

図 7. SFF 16iアダプターへのケーブル配線
