前面24 x 2.5 型SAS/SATA + 背面4 x 2.5 型AnyBay
このトピックでは、前面24 x 2.5 型SAS/SATA + 背面4 x 2.5 型AnyBay構成のケーブル配線について説明します。
以下の表の構成番号は、説明のみを目的としています。
| BP 構成 | ストレージ・コントローラー | 構成番号 |
|---|---|---|
| 前面24 x 2.5 型SAS/SATA + 背面4 x 2.5 型AnyBay (BP1 + BP2 + BP3 + BP9) 注 これらの構成は、2つのプロセッサーが取り付けられている場合にのみサポートされます。 | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 |
BP9へのNVMeケーブル配線 (構成1/2/3/4)
図 1. BP9へのNVMeケーブル配線
| 始点 (BP9) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
|---|---|---|
| 1 NVMe 2 ～ 3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0 ～ 1 | 2 PCIe 13A | 280 mm |
SFF 8i/16i アダプターへのケーブル配線 (構成 1/2)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 2. SFF 8i/16i アダプターへのケーブル配線 (構成 1/2)
| 始点 | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 構成 1 | 構成 2 | ||
| 1 BP1: SAS | 1 16i アダプター:
| 1 16i アダプター:
| 900 mm |
| 2 BP2: SAS | 2
| 2
| 900 mm |
| 3 BP3: SAS | 3 8i アダプター:
| 3 16i アダプター:
| 900 mm |
| 4 BP9: SAS | 4 8i アダプター: C0 | 4
| 450 mm |
SFF 8i/16i アダプターへのケーブル配線 (構成 3/4)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 3. SFF 8i/16i アダプターへのケーブル配線 (構成 3/4)
| 始点 | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 構成 3 | 構成 4 | ||
| 1 BP3: SAS | 1 8i アダプター:
| 1 16i アダプター:
| 900 mm |
| 2 BP9: SAS | 2 8i アダプター:
| 2
| 450 mm |
CFF 16i アダプターへのケーブル配線 (構成 3/4)

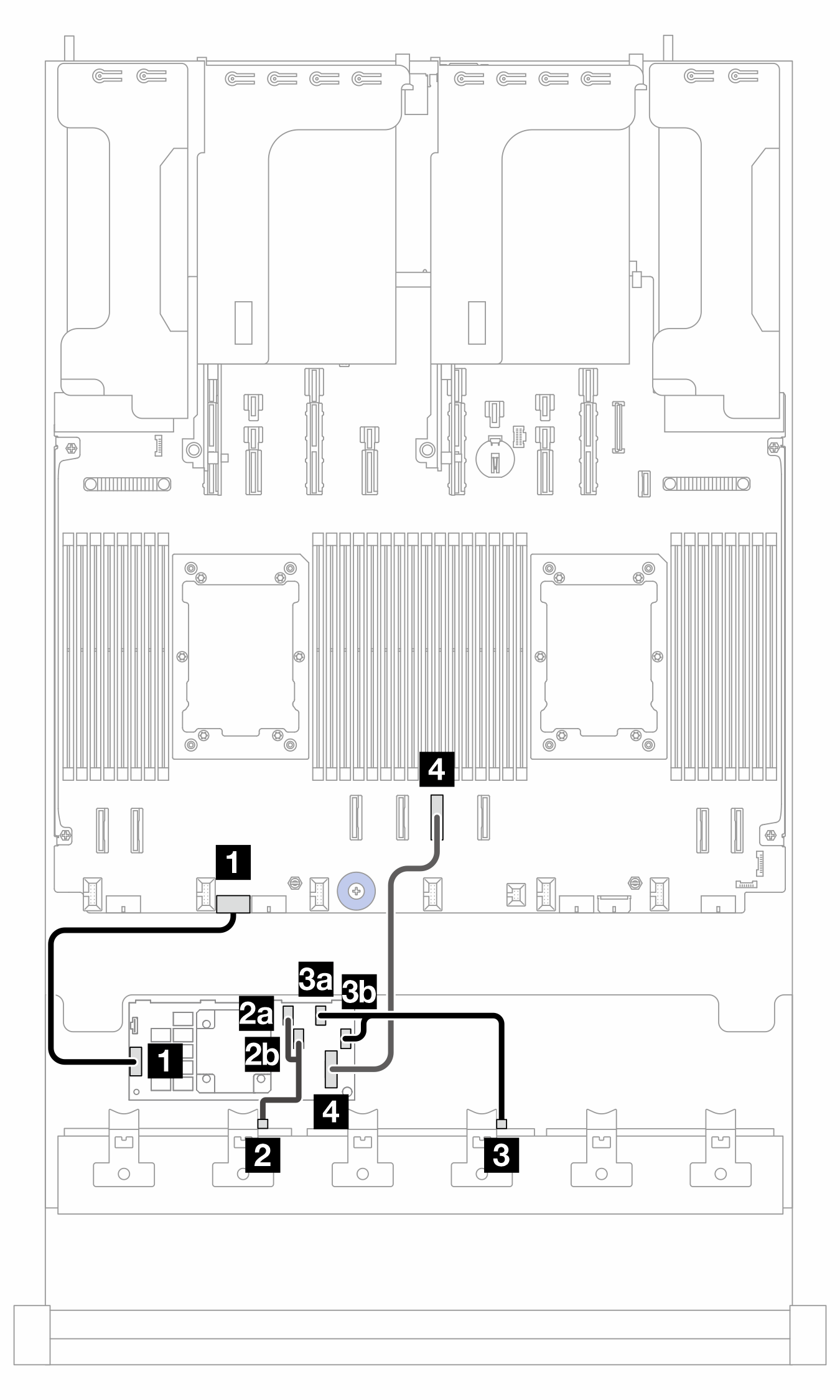

図 4. CFF 16i アダプターへのケーブル配線
PB: プロセッサー・ボード
| 始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 mm |
| 2a C0 | 2 BP1: SAS | 140/140 mm |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 mm |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 450 mm |
