前方 24 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 AnyBay

本主題提供前方 24 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 AnyBay 配置的纜線佈線資訊。

下表中的配置編號僅用於描述目的。
BP 配置儲存體控制器配置編號
前方 24 x 2.5 吋 SAS/SATA + 後方 4 x 2.5 吋 AnyBay (BP1 + BP2 + BP3 + BP9)
註
僅在安裝兩顆處理器時才支援這些配置。
SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4

NVMe 纜線佈線至 BP9（配置 1/2/3/4）​

圖 1. NVMe 纜線佈線至 BP9

從 (BP9)至（處理器板）纜線長度
1 NVMe 2-31 PCIe 13B280 公釐
2 NVMe 0-12 PCIe 13A280 公釐

纜線佈線至 SFF 8i/16i 配接卡（配置 1/2）​

註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。
圖 2. 纜線佈線至 SFF 8i/16i 配接卡（配置 1/2）

從到纜線長度
配置 1配置 2
1 BP1：SAS1 16i 配接卡：

  • Gen 4：C0

  • Gen 3：C0C1

1 16i 配接卡：

  • Gen 4：C0

  • Gen 3：C0C1

900 公釐
2 BP2：SAS2

  • Gen 4：C1

  • Gen 3：C2C3

2

  • Gen 4：C1

  • Gen 3：C2C3

900 公釐
3 BP3：SAS3 8i 配接卡：

  • Gen 4：C0

  • Gen 3：C0C1

3 16i 配接卡：

  • Gen 4：C0

  • Gen 3：C0C1

900 公釐
4 BP9：SAS4 8i 配接卡：C04

  • Gen 4：C1

  • Gen 3：C2

450 公釐

纜線佈線至 SFF 8i/16i 配接卡（配置 3/4）​

註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料，請參閱下表。
圖 3. 纜線佈線至 SFF 8i/16i 配接卡（配置 3/4）

從到纜線長度
配置 3配置 4
1 BP3：SAS1 8i 配接卡：

  • C0

1 16i 配接卡：

  • C0

900 公釐
2 BP9：SAS2 8i 配接卡：

  • C0

2

  • C1

450 公釐

纜線佈線至 CFF 16i 配接卡（配置 3/4）​

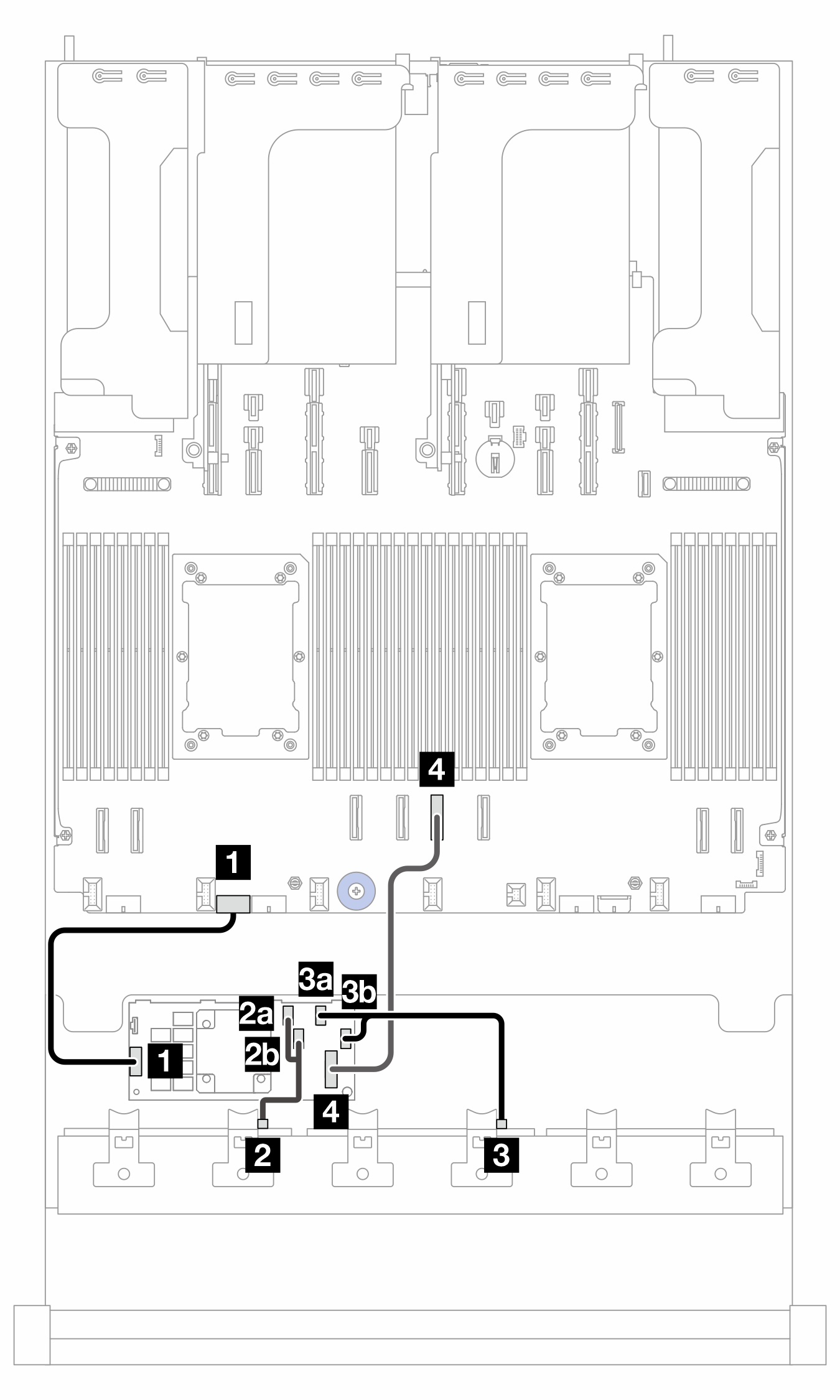

圖 4. 纜線佈線至 CFF 16i 配接卡

PB：處理器板
從 (CFF 16i 配接卡)到纜線長度
1 POWER1 PB: RAID PWR210 公釐
2a C02 BP1：SAS140/140 公釐
2b C1
3a C23 BP2：SAS140/140 公釐
3b C3
4 MB (CFF INPUT)4 PB：PCIe 4450 公釐
