SAS/SATA anteriore a 24 vani da 2,5" + AnyBay posteriore a 4 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore a 24 vani da 2,5" + AnyBay posteriore a 4 vani da 2,5".
I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
| Configurazione BP | Controller di storage | N. configurazione |
|---|---|---|
| SAS/SATA anteriore a 24 vani da 2,5" + AnyBay posteriore a 4 vani da 2,5" (BP1 + BP2 + BP3 + BP9) Nota Queste configurazioni sono supportate solo quando sono installati due processori. | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 |
Instradamento dei cavi NVMe a BP9 (config. 1/2/3/4)
Figura 1. Instradamento dei cavi NVMe a BP9
| Da (BP9) | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |
Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/2)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 2. Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/2)
| Da | A | Lunghezza del cavo | |
|---|---|---|---|
| Config. 1 | Config. 2 | ||
| 1 BP1: SAS | 1 Adattatore 16i:
| 1 Adattatore 16i:
| 900 mm |
| 2 BP2: SAS | 2
| 2
| 900 mm |
| 3 BP3: SAS | 3 Adattatore 8i:
| 3 Adattatore 16i:
| 900 mm |
| 4 BP9: SAS | 4 Adattatore 8i: C0 | 4
| 450 mm |
Instradamento dei cavi all'adattatore SFF 8i/16i (config. 3/4)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 3. Instradamento dei cavi all'adattatore SFF 8i/16i (config. 3/4)
| Da | A | Lunghezza del cavo | |
|---|---|---|---|
| Config. 3 | Config. 4 | ||
| 1 BP3: SAS | 1 Adattatore 8i:
| 1 Adattatore 16i:
| 900 mm |
| 2 BP9: SAS | 2 Adattatore 8i:
| 2
| 450 mm |
Instradamento dei cavi all'adattatore CFF 16i (config. 3/4)

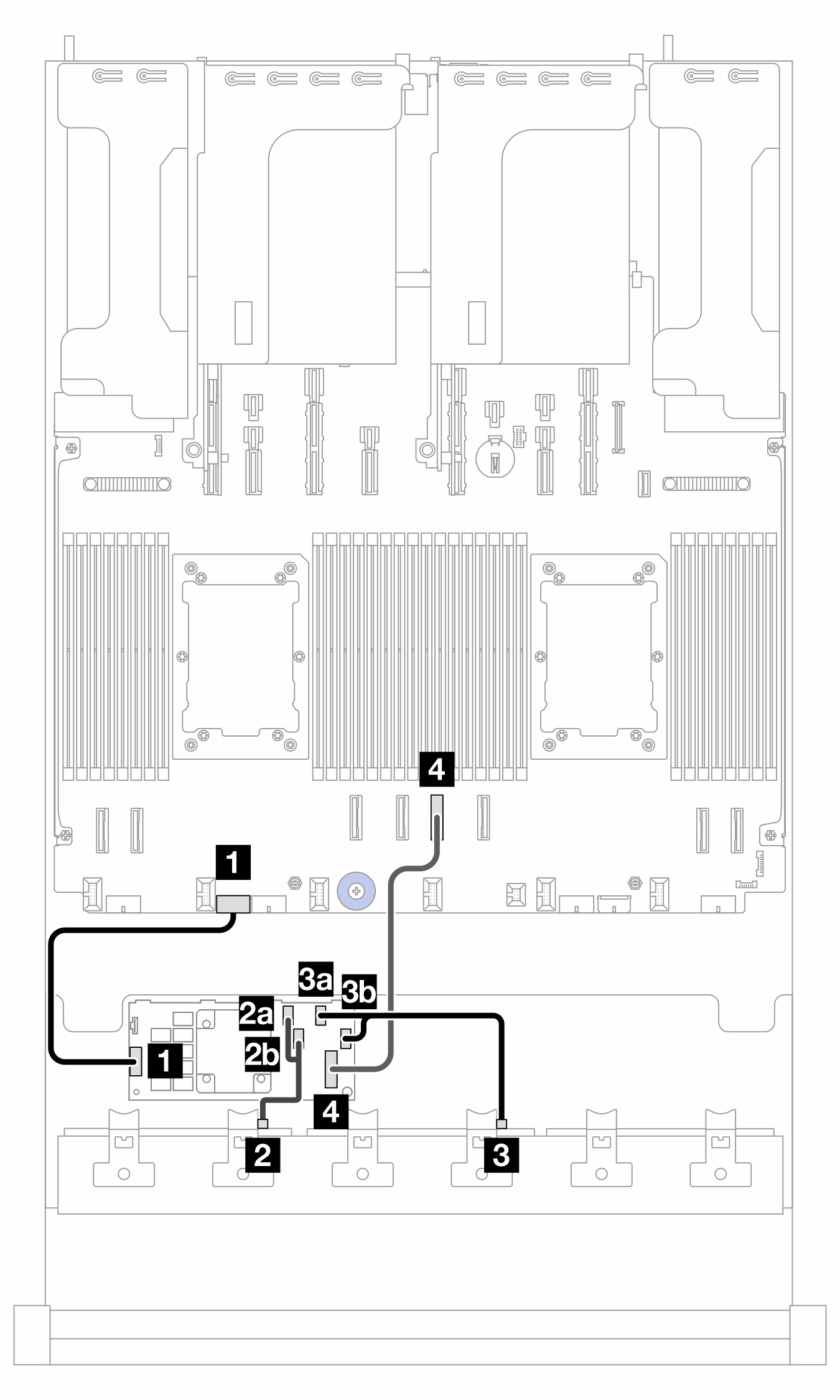

Figura 4. Instradamento dei cavi all'adattatore CFF 16i
PB: scheda del processore
| Da (adattatore CFF 16i) | A | Lunghezza del cavo |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 mm |
| 2a C0 | 2 BP1: SAS | 140/140 mm |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 mm |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 450 mm |
