24 SAS/SATA de 2,5 pol. frontais + 4 AnyBay de 2,5 pol. traseiros
Este tópico oferece informações de roteamento de cabos para a configuração 24 SAS/SATA de 2,5 pol. frontais + 4 AnyBay de 2,5 pol. traseiros.
Os números de configuração na tabela abaixo são apenas para fins descritivos.
| Configuração do BP. | Controlador de armazenamento | Nº. da config. |
|---|---|---|
| 24 SAS/SATA de 2,5 pol. frontais + 4 AnyBay de 2,5 pol. traseiros (BP1 + BP2 + BP3 + BP9) Nota Essas configurações são suportadas somente quando dois processadores estão instalados. | SFF 16i + 2 x SFF 8i | 1 |
| 2 SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 |
Roteamento de cabos NVMe para BP9 (config. 1/2/3/4)
Figura 1. Roteamento de cabos NVMe para BP9
| De (BP9) | Para (placa do processador) | Comprimento do cabo |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 milímetros |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 milímetros |
Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 2. Roteamento de cabos para adaptador SFF 8i/16i (config. 1/2)
| No | Para | Comprimento do cabo | |
|---|---|---|---|
| Config. 1 | Config. 2 | ||
| 1 BP1: SAS | 1 Adaptador 16i:
| 1 Adaptador 16i:
| 900 milímetros |
| 2 BP2: SAS | 2
| 2
| 900 milímetros |
| 3 BP3: SAS | 3 Adaptador 8i:
| 3 Adaptador 16i:
| 900 milímetros |
| 4 BP9: SAS | 4 Adaptador 8i: C0 | 4
| 450 mm |
Roteamento de cabos para adaptador SFF 8i/16i (config. 3/4)
Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 3. Roteamento de cabos para adaptador SFF 8i/16i (config. 3/4)
| No | Para | Comprimento do cabo | |
|---|---|---|---|
| Config. 3 | Config. 4 | ||
| 1 BP3: SAS | 1 Adaptador 8i:
| 1 Adaptador 16i:
| 900 milímetros |
| 2 BP9: SAS | 2 Adaptador 8i:
| 2
| 450 mm |
Roteamento de cabos para o adaptador CFF 16i (config. 3/4)

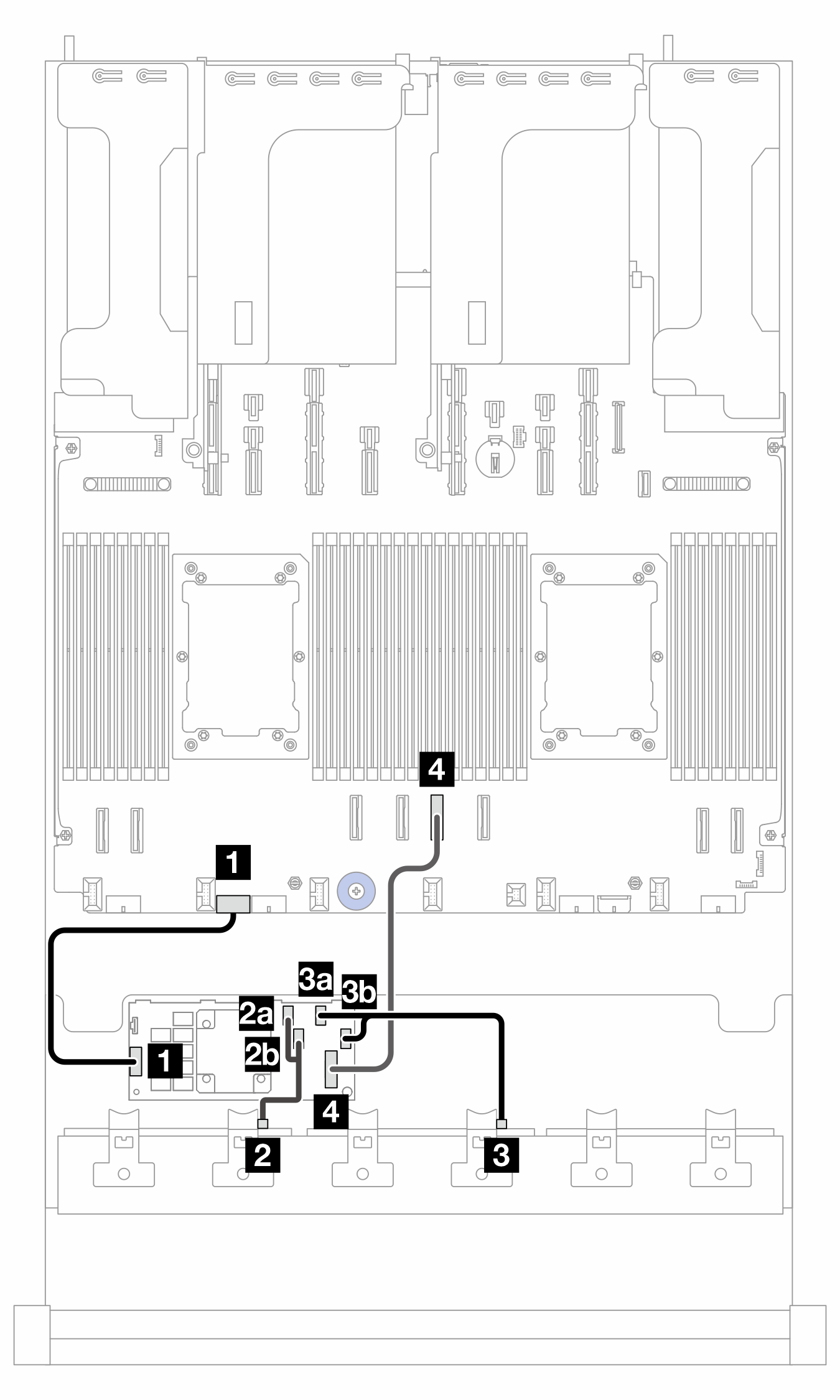

Figura 4. Roteamento de cabos para o adaptador CFF 16i
PB: placa do processador
| De (adaptador CFF 16i) | Para | Comprimento do cabo |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 milímetros |
| 2a C0 | 2 BP1: SAS | 140/140 milímetros |
| 2b C1 | ||
| 3a C2 | 3 BP2: SAS | 140/140 milímetros |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 450 mm |
