24 unidades SAS/SATA frontales de 2,5" + 4 unidades AnyBay posteriores de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 24 unidades SAS/SATA frontales de 2,5" + 4 unidades AnyBay posteriores de 2,5".

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
24 unidades SAS/SATA frontales de 2,5" + 4 unidades AnyBay posteriores de 2,5" (BP1 + BP2 + BP3 + BP9)
Nota
Estas configuraciones solo se admiten cuando hay dos procesadores instalados.
SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4

Disposición de los cables de NVMe a BP9 (config. 1/2/3/4)

Figura 1. Disposición de los cables NVMe a BP9

Desde (BP9)A (placa del procesador)Longitud del cable
1 NVMe 2-31 PCIe 13B280 mm
2 NVMe 0-12 PCIe 13A280 mm

Disposición de los cables al adaptador 8i/16i SFF (config. 1/2)

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 2. Disposición de los cables al adaptador 8i/16i SFF (config. 1/2)

DesdeHastaLongitud del cable
Config. 1Config. 2
1 BP1: SAS1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 Adaptador 8i:
  • Gen 4: C0

  • Gen 3: C0C1

3 Adaptador 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4 BP9: SAS4 Adaptador 8i: C04
  • Gen 4: C1

  • Gen 3: C2

450 mm

Disposición de los cables al adaptador 8i/16i SFF (config. 3/4)

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 3. Disposición de los cables al adaptador 8i/16i SFF (config. 3/4)

DesdeHastaLongitud del cable
Config. 3Config. 4
1 BP3: SAS1 Adaptador 8i:
  • C0

1 Adaptador 16i:
  • C0

900 mm
2 BP9: SAS2 Adaptador 8i:
  • C0

2
  • C1

450 mm

Disposición de los cables al adaptador 16i CFF (config. 3/4)

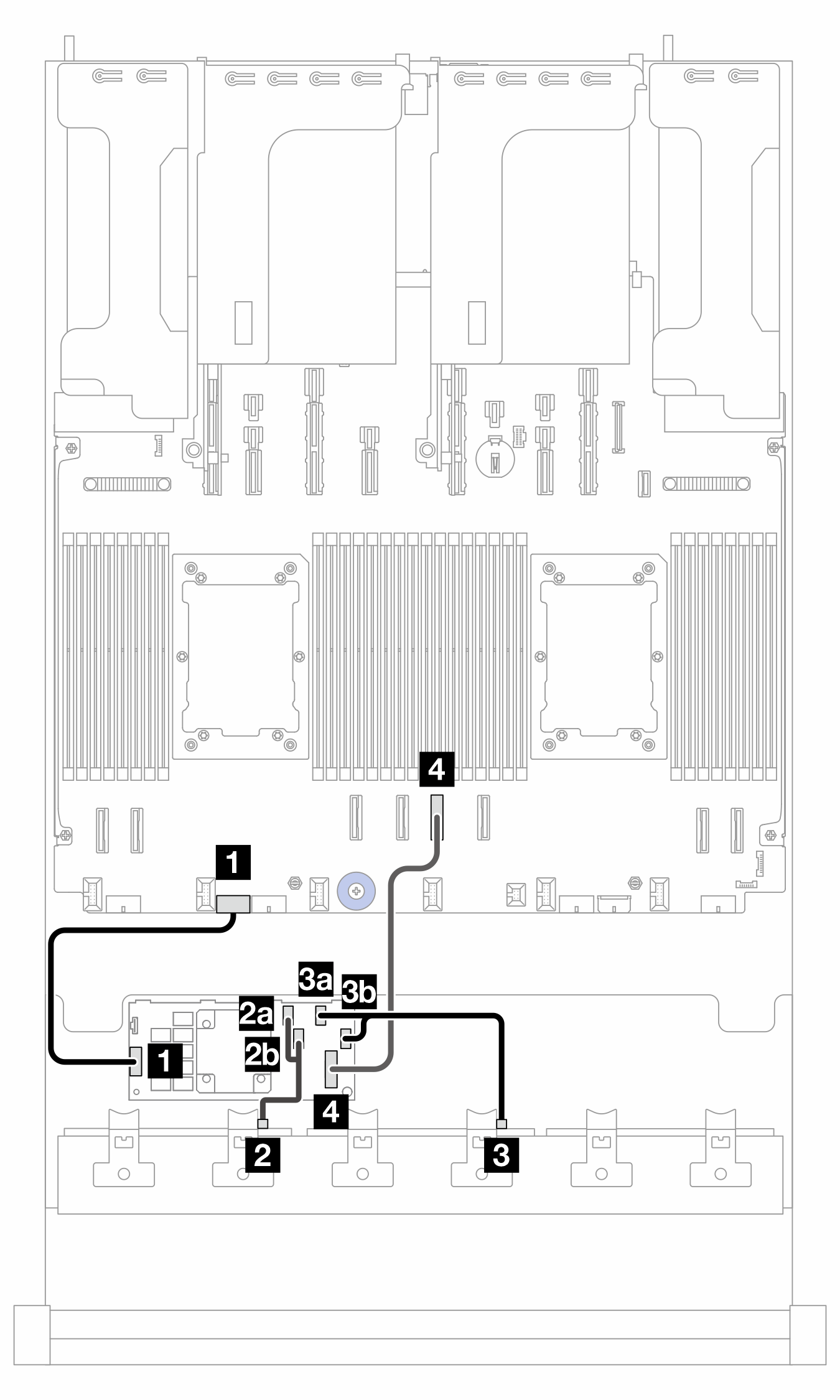

Figura 4. Disposición de los cables al adaptador CFF 16i

PB: placa del procesador
De (adaptador CFF 16i)HastaLongitud del cable
1 POWER1 PB: RAID PWR210 mm
2a C02 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 4450 mm
