24 x 2,5 pouces SAS/SATA avant + 4 x 2,5 pouces AnyBay arrière
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 24 x 2,5 pouces SAS/SATA avant + 4 x 2,5 pouces AnyBay arrière.
Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
| Config. du fond de panier | Contrôleur de stockage | N° de config. |
|---|---|---|
| 24 x 2,5 pouces SAS/SATA avant + 4 x 2,5 pouces AnyBay arrière (fond de panier 1 + fond de panier 2 + fond de panier 3 + fond de panier 9) Remarque Ces configurations ne sont prises en charge que lorsque deux processeurs sont installés. | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 |
Cheminement des câbles NVMe vers le fond de panier 9 (config. 1/2/3/4)
Figure 1. Cheminement des câbles NVMe vers le fond de panier 9
| De (BP9) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 2. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2)
| À partir de | Vers | Longueur de câble | |
|---|---|---|---|
| Config. 1 | Config. 2 | ||
| 1 Fond de panier 1 : SAS | 1 Adaptateur 16i :
| 1 Adaptateur 16i :
| 900 mm |
| 2 Fond de panier 2 : SAS | 2
| 2
| 900 mm |
| 3 Fond de panier 3 : SAS | 3 Adaptateur 8i :
| 3 Adaptateur 16i :
| 900 mm |
| 4 Fond de panier 9 : SAS | 4 Adaptateur 8i : C0 | 4
| 450 mm |
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 3/4)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 3. Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 3/4)
| À partir de | Vers | Longueur de câble | |
|---|---|---|---|
| Config. 3 | Config. 4 | ||
| 1 Fond de panier 3 : SAS | 1 Adaptateur 8i :
| 1 Adaptateur 16i :
| 900 mm |
| 2 Fond de panier 9 : SAS | 2 Adaptateur 8i :
| 2
| 450 mm |

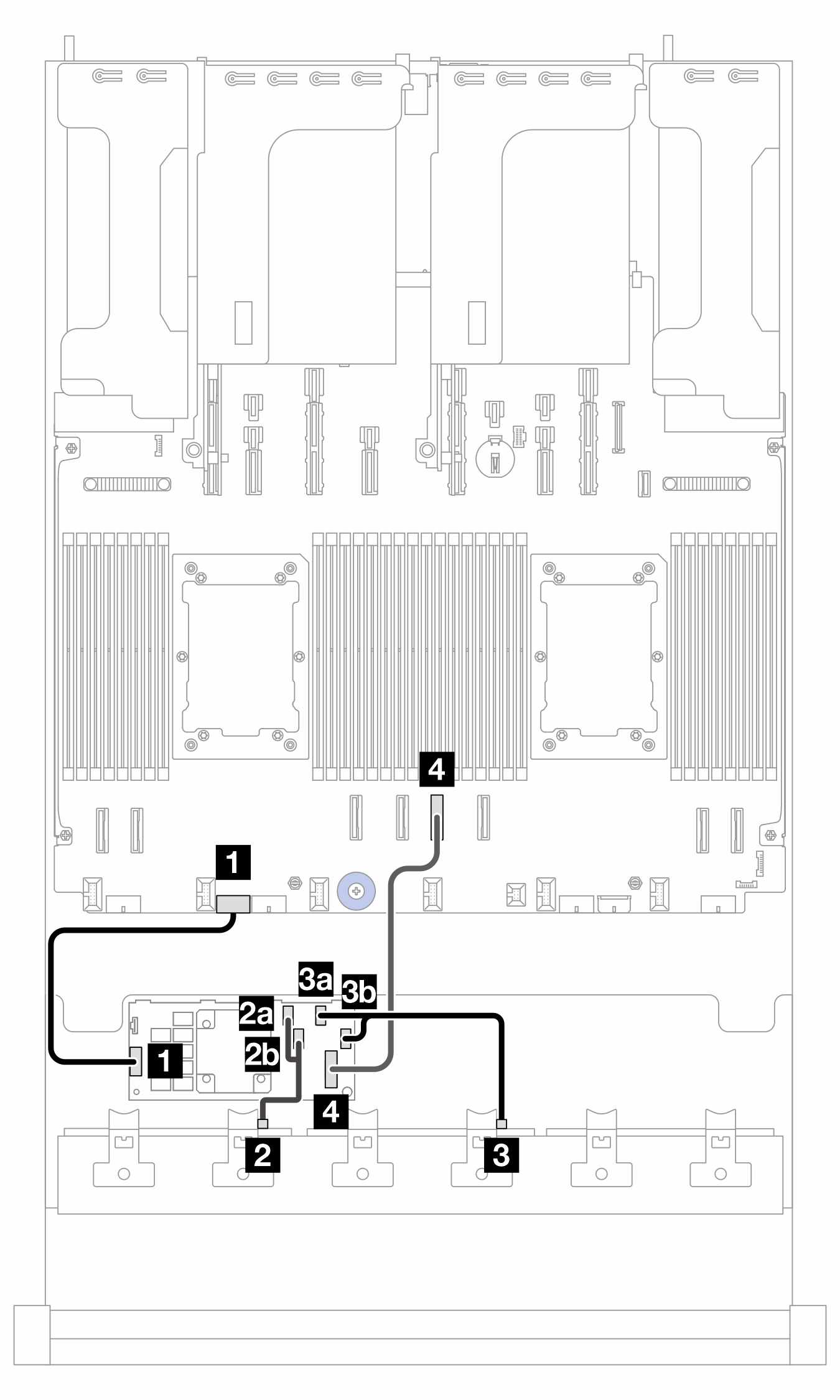

Cheminement des câbles vers l’adaptateur CFF 16i (config. 3/4)
Figure 4. Cheminement des câbles vers l’adaptateur CFF 16i
PB : carte du processeur
| De (adaptateur CFF 16i) | Vers | Longueur de câble |
|---|---|---|
| 1 POWER | 1 PB: RAID PWR | 210 mm |
| 2a C0 | 2 Fond de panier 1 : SAS | 140/140 mm |
| 2b C1 | ||
| 3a C2 | 3 Fond de panier 2 : SAS | 140/140 mm |
| 3b C3 | ||
| 4 MB (CFF INPUT) | 4 Fond de panier : PCIe 4 | 450 mm |
