24 x 2,5 pouces NVMe avant + 4 x 2,5 pouces NVMe arrière
Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 24 x 2,5 pouces NVMe avant + 4 x 2,5 pouces NVMe arrière.
Remarque
Cette configuration n’est prise en charge que lorsque deux processeurs sont installés.
Cheminement des câbles NVMe vers le fond de panier 1

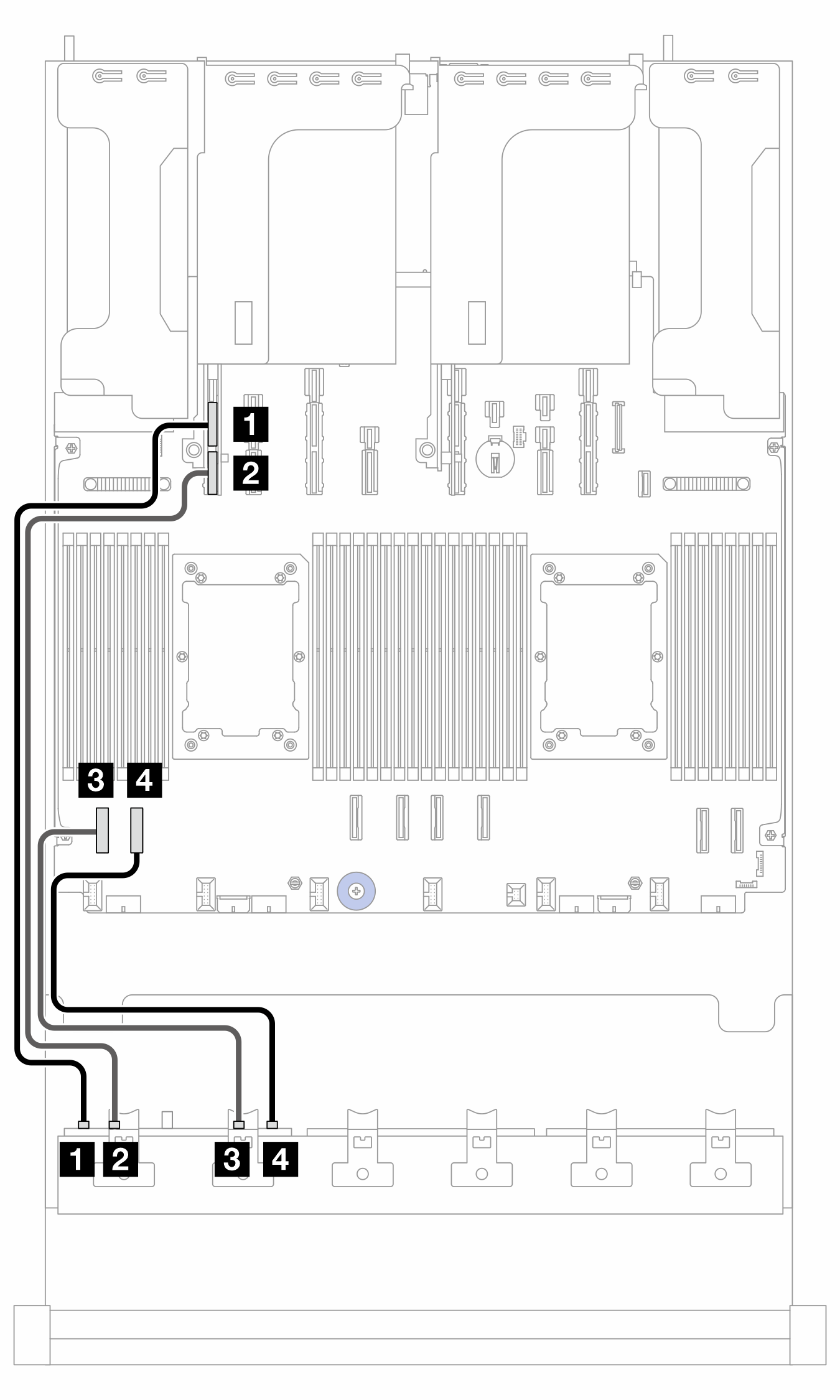

Figure 1. Cheminement des câbles NVMe vers le fond de panier 1
| De (Fond de panier 1) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 15A | 600 mm |
| 2 NVMe 2-3 | 2 PCIe 15B | 600 mm |
| 3 NVMe 4 à 5 | 3 PCIe 8 | 350 mm |
| 4 NVMe 6 à 7 | 4 PCIe 7 | 350 mm |
Cheminement des câbles NVMe vers le fond de panier 2
Figure 2. Cheminement des câbles vers le fond de panier 2
| De (fond de panier 2) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 6 | 250 mm |
| 2 NVMe 2-3 | 2 PCIe 5 | 250 mm |
| 3 NVMe 4 à 5 | 3 PCIe 4 | 250 mm |
| 4 NVMe 6 à 7 | 4 PCIe 3 | 250 mm |
Cheminement des câbles NVMe vers le fond de panier 3
Figure 3. Cheminement des câbles NVMe vers le fond de panier 3
| De (BP3) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 0-1 | 1 PCIe 2 | 350 mm |
| 2 NVMe 2-3 | 2 PCIe 1 | 350 mm |
| 3 NVMe 4 à 5 | 3 PCIe 9A | 600 mm |
| 4 NVMe 6 à 7 | 4 PCIe 9B | 600 mm |
Cheminement des câbles NVMe vers le fond de panier 9
Figure 4. Cheminement des câbles NVMe vers le fond de panier 9
| De (BP9) | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 NVMe 2-3 | 1 PCIe 13B | 280 mm |
| 2 NVMe 0-1 | 2 PCIe 13A | 280 mm |
