24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA arrière
La présente rubrique fournit des informations sur le cheminement des câbles pour la configuration avant 24 x 2,5 pouces SAS/SATA + arrière 8 x 2,5 pouces SAS/SATA.
Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
| Config. du fond de panier | Contrôleur de stockage | N° de config. |
|---|---|---|
| 24 x 2,5 pouces SAS/SATA avant + 8 x 2,5 pouces SAS/SATA arrière (BP1 + BP2 + BP3 + BP9) | 2 x SFF 16i | 1 |
| SFF 8i/16i + CFF EXP | 2 | |
| CFF 16i + CFF EXP | 3 |
Cheminement des câbles vers les adaptateurs SFF 16i (config. 1)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 1. Cheminement des câbles vers les adaptateurs SFF 16i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 BP1 : SAS | 1 Adaptateur 16i :
| 900 mm |
| 2 BP2 : SAS | 2
| 900 mm |
| 3 BP3 : SAS | 3 Adaptateur 16i :
| 900 mm |
| 4a BP9 : SAS 1 | 4
| 260/400 mm |
| 4b BP9 : SAS 0 |
Cheminement des câbles vers l’extension CFF (config. 2/3)

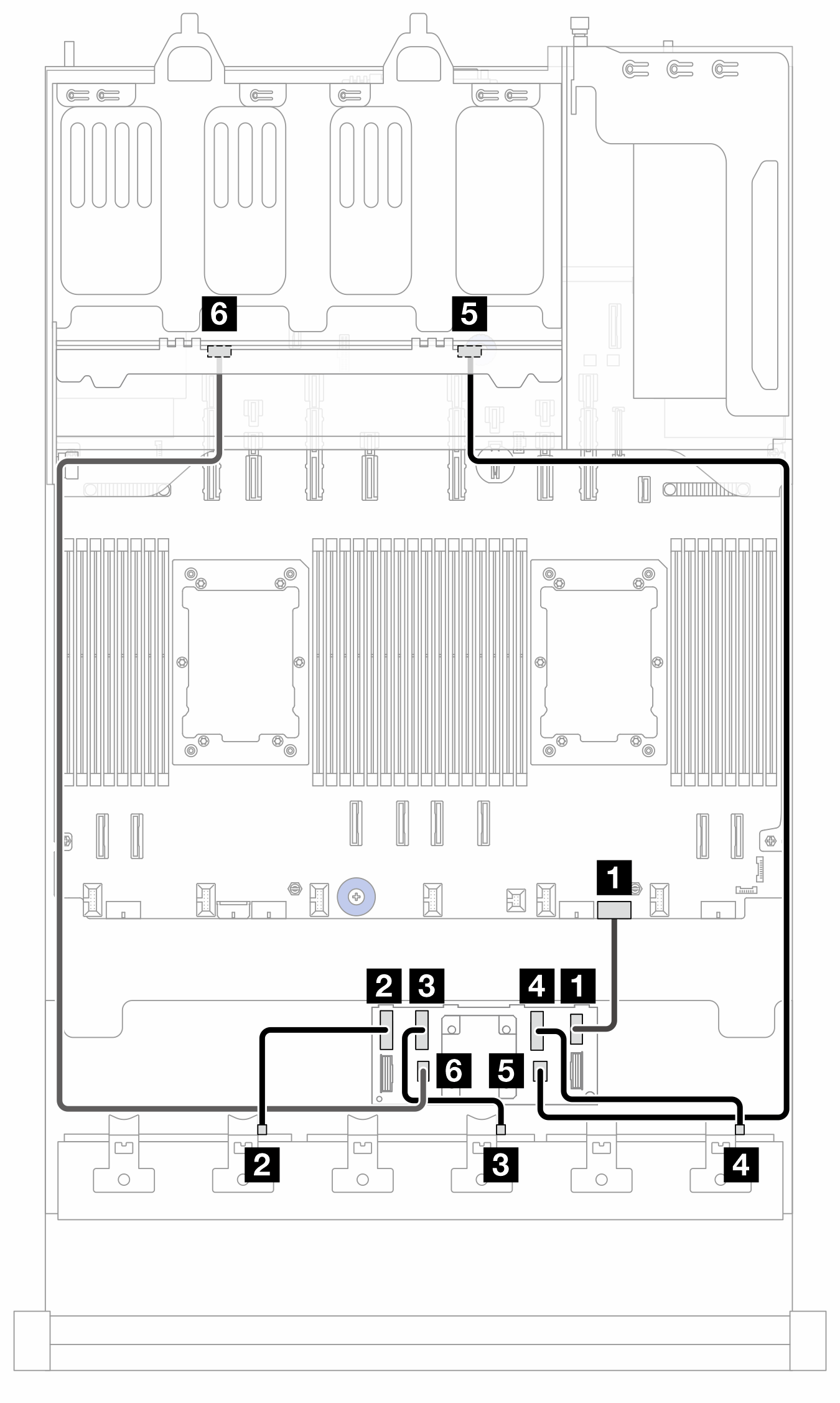

Figure 2. Cheminement des câbles vers l’extension CFF
| De (extension CFF) | Vers | Longueur de câble |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1 : SAS | 200 mm |
| 3 C1 | 3 BP2 : SAS | 110 mm |
| 4 C2 | 4 BP3 : SAS | 110 mm |
| 5 C4 | 5 BP9 : SAS 0 | 800 mm |
| 6 C5 | 6 BP9 : SAS 1 | 800 mm |
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 2)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 3. Cheminement des câbles vers l’adaptateur SFF 8i/16i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Extension CFF : RAID/HBA | 1 Adaptateur 8i/16i :
| 780 mm |
Cheminement des câbles vers l’adaptateur CFF 16i (config. 3)
Figure 4. Cheminement des câbles lorsque deux processeurs sont installés  | Figure 5. Cheminement des câbles lorsqu’un processeur est installé  |
2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
| De (adaptateur CFF 16i) | Vers | Longueur de câble | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b Fond de panier : Alimentation 14 | |||
| 2a C0 | 2 Extension CFF : RAID/HBA | 2 Extension CFF : RAID/HBA | 150/150 mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 Fond de panier : PCIe 4 | 3 Fond de panier : PCIe 4 | 450 mm |
