앞면 24 x 2.5" SAS/SATA + 뒷면 8 x 2.5" SAS/SATA
이 주제에서는 앞면 24 x 2.5" SAS/SATA + 뒷면 8 x 2.5" SAS/SATA 구성의 케이블 배선 정보를 제공합니다.
아래 표의 구성 번호는 설명용으로만 제공됩니다.
| BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
|---|---|---|
| 앞면 24 x 2.5" SAS/SATA + 뒷면 8 x 2.5" SAS/SATA(BP1 + BP2 + BP3 + BP9) | 2 x SFF 16i | 1 |
| SFF 8i/16i + CFF EXP | 2 | |
| CFF 16i + CFF EXP | 3 |
SFF 16i 어댑터에 대한 케이블 배선(구성 1)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 1. SFF 16i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1 BP1: SAS | 1 16i 어댑터:
| 900mm |
| 2 BP2: SAS | 2
| 900mm |
| 3 BP3: SAS | 3 16i 어댑터:
| 900mm |
| 4a BP9: SAS 1 | 4
| 260/400mm |
| 4b BP9: SAS 0 |
CFF 확장기 케이블 배선(구성 2/3)

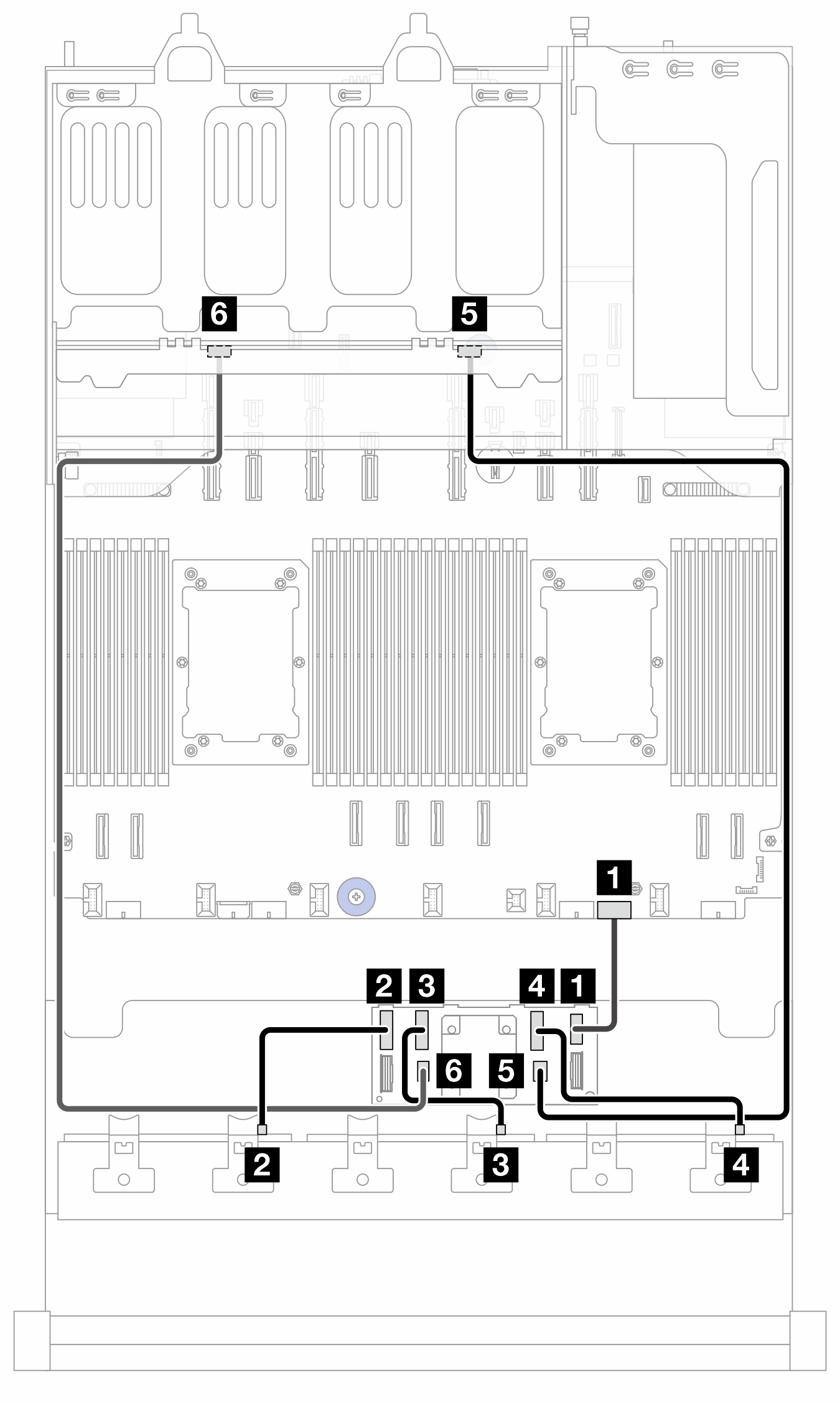

그림 2. CFF 확장기 케이블 배선
| 시작(CFF 확장기) | 끝 | 케이블 길이 |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210mm |
| 2 C0 | 2 BP1: SAS | 200mm |
| 3 C1 | 3 BP2: SAS | 110mm |
| 4 C2 | 4 BP3: SAS | 110mm |
| 5 C4 | 5 BP9: SAS 0 | 800mm |
| 6 C5 | 6 BP9: SAS 1 | 800mm |
SFF 8i/16i 어댑터에 대한 케이블 배선(구성 2)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
그림 3. 8i/16i 어댑터에 대한 케이블 배선
| 시작 | 끝 | 케이블 길이 |
|---|---|---|
| 1 CFF 확장기: RAID/HBA | 1 8i/16i 어댑터:
| 780mm |
CFF 16i 어댑터 케이블 배선(구성 3)

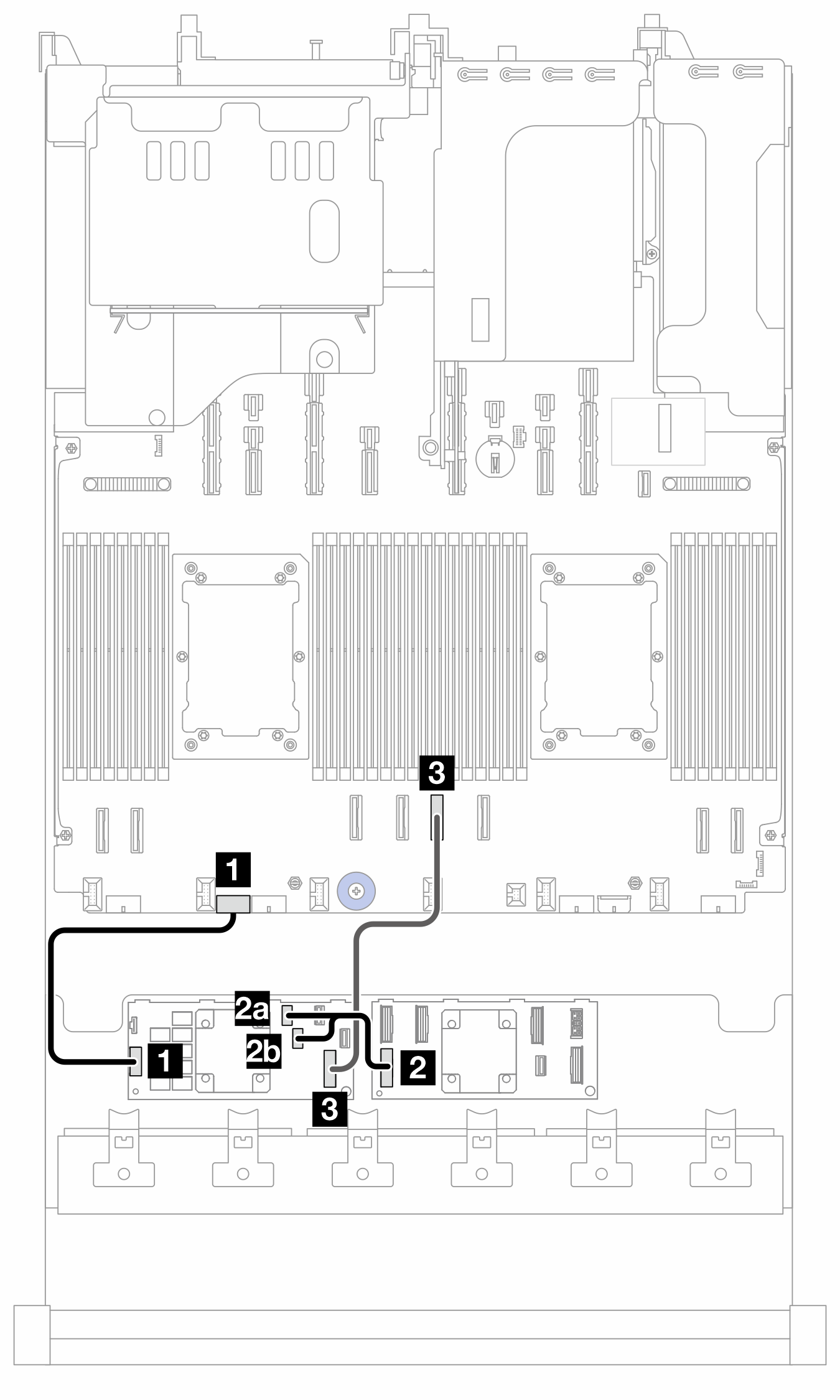

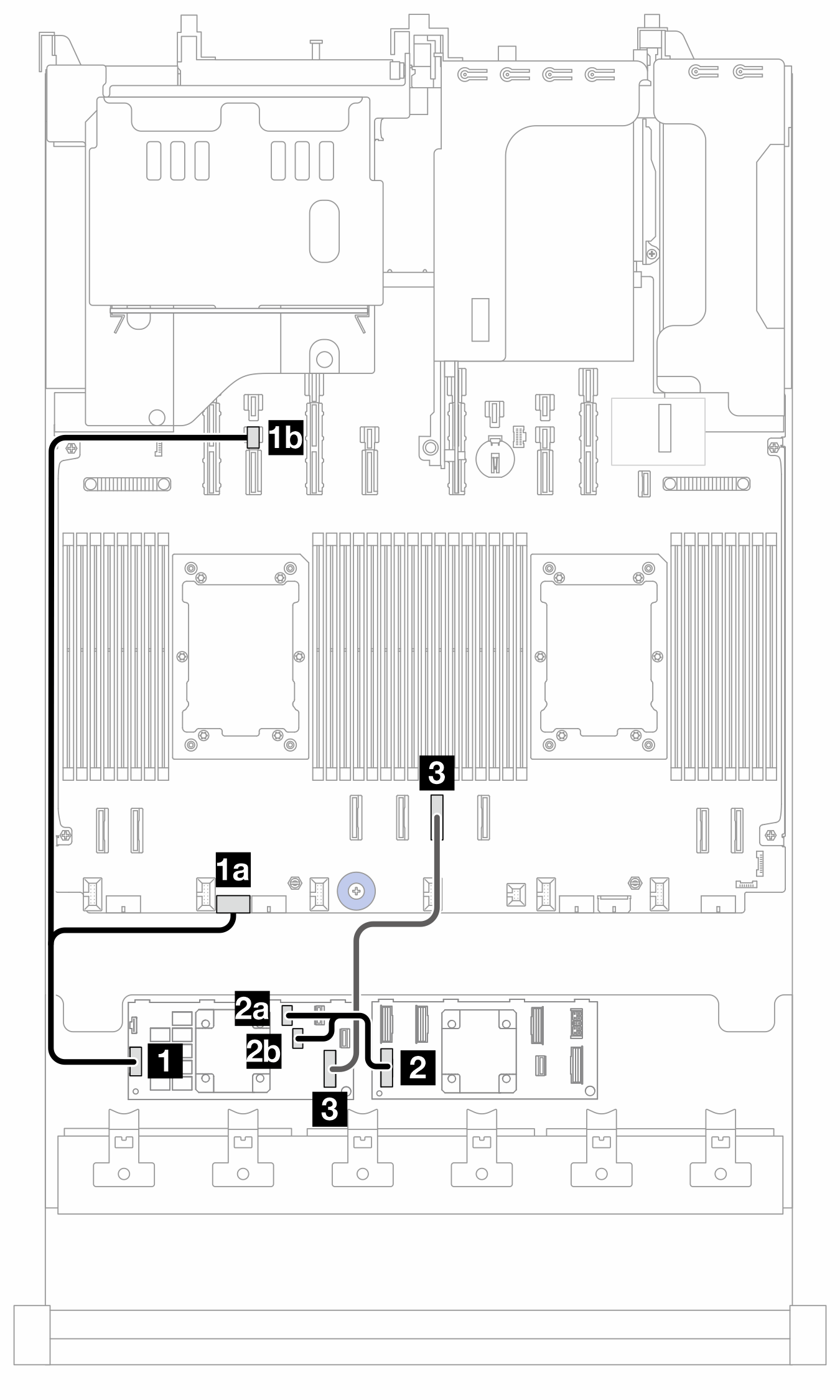

그림 4. 프로세서 2개가 설치된 경우 케이블 배선  | 그림 5. 프로세서 1개가 설치된 경우 케이블 배선  |
2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
| 시작(CFF 16i 어댑터) | 끝 | 케이블 길이 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 CFF 확장기: RAID/HBA | 2 CFF 확장기: RAID/HBA | 150/150mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450mm |
