앞면(16 x 2.5" SAS/SATA + 8 x 2.5" AnyBay) + 뒷면 4/8 x 2.5" SAS/SATA

이 주제에서는 앞면(16 x 2.5" SAS/SATA + 8 x 2.5" AnyBay) + 뒷면 4 x 2.5"/8 x 2.5" SAS/SATA 구성의 케이블 배선 정보를 제공합니다.

아래 표의 구성 번호는 설명용으로만 제공됩니다.
BP 구성.스토리지 컨트롤러구성 번호.
앞면(16 x 2.5" SAS/SATA + 8 x 2.5" AnyBay) + 뒷면 4 x 2.5" SAS/SATA(BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
앞면(16 x 2.5" SAS/SATA + 8 x 2.5" AnyBay) + 뒷면 8 x 2.5" SAS/SATA(BP1 + BP2 + BP3 + BP9)2 x SFF 16i5

BP3에 대한 NVMe 케이블 배선(구성 1/2/3/4/5)

그림 1. 프로세서 2개가 설치된 경우 케이블 배선

그림 2. 프로세서 1개가 설치된 경우 케이블 배선

2P: 프로세서 2개, 1P: 프로세서 1개
시작(BP3)도착(프로세서 보드)케이블 길이
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4350mm
2 NVMe 2-32 PCIe 52 PCIe 3350mm
3 NVMe 4-53 PCIe 43 PCIe 2350mm
4 NVMe 6-74 PCIe 34 PCIe 1350mm

SFF 8i/16i 어댑터에 대한 케이블 배선(구성 1/2)

어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

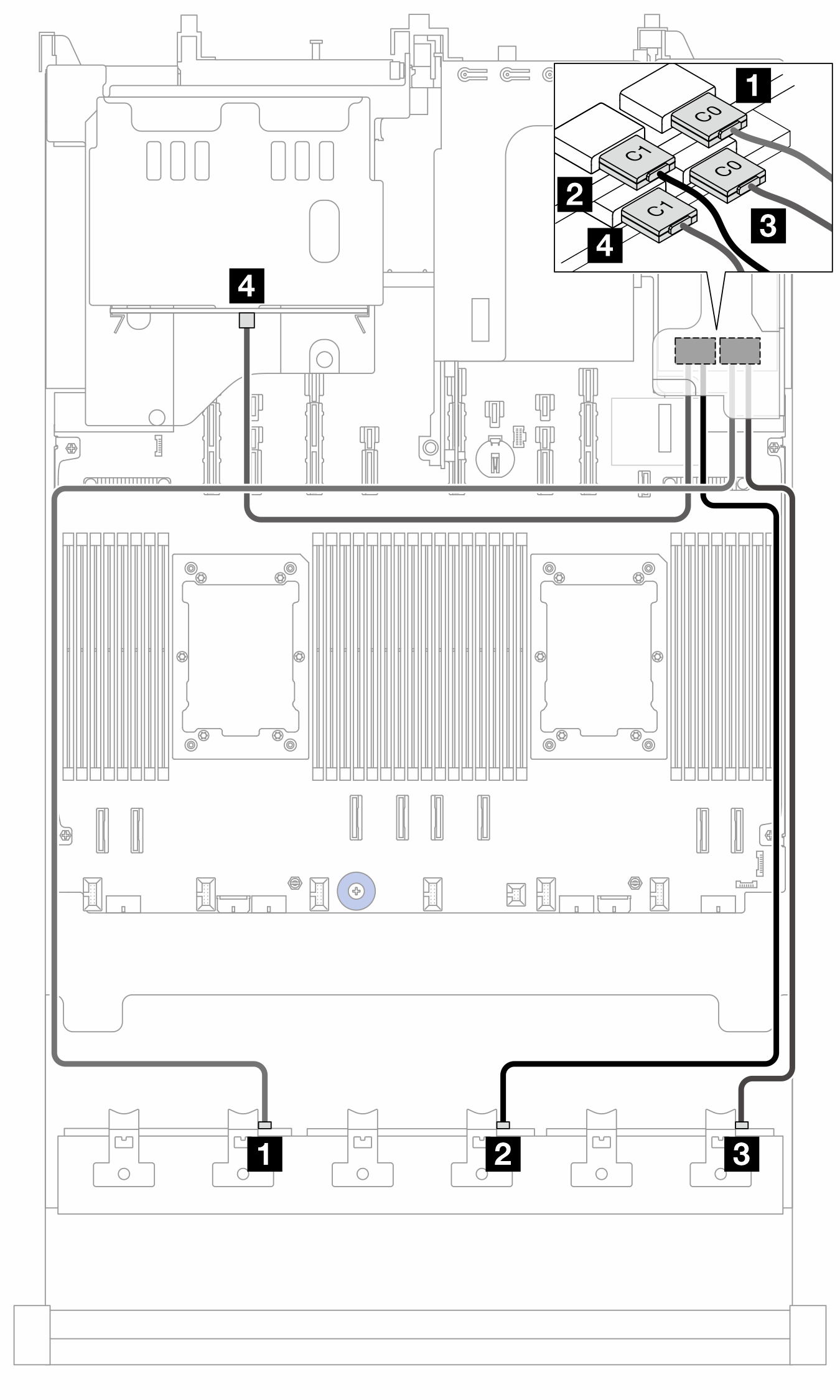

그림 3. SFF 8i/16i 어댑터에 대한 케이블 배선(구성 1/2)

시작케이블 길이
구성 1구성 2
1 BP1: SAS1 16i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

1 16i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

900mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900mm
3 BP3: SAS3 8i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

3 16i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

900mm
4 BP9: SAS4 8i 어댑터: C04
  • Gen 4: C1

  • Gen 3: C2

450mm

SFF 8i/16i 어댑터에 대한 케이블 배선(구성 3/4)

어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

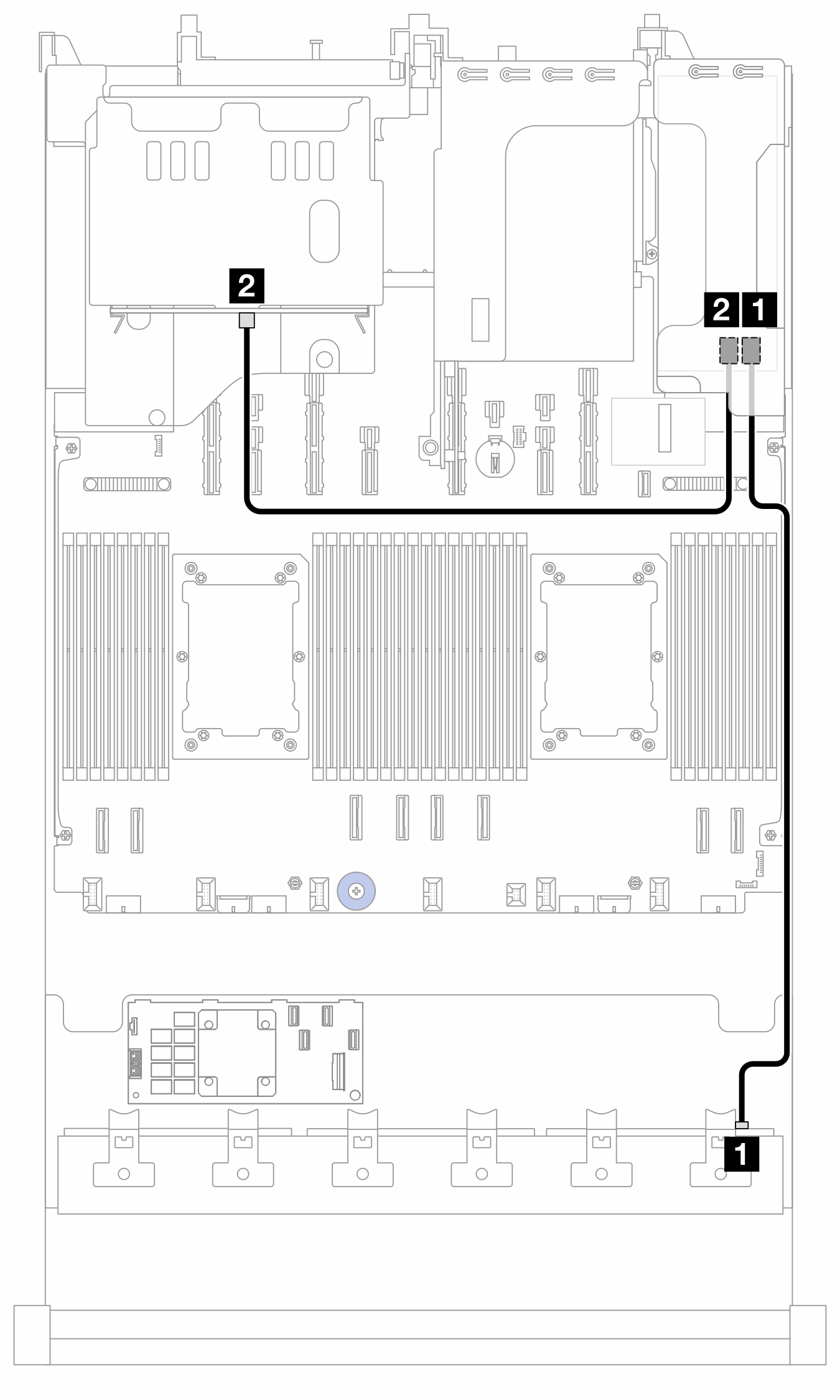

그림 4. SFF 8i/16i 어댑터에 대한 케이블 배선(구성 3/4)

시작케이블 길이
구성 3구성 4
1 BP3: SAS1 8i 어댑터:
  • C0

1 16i 어댑터:
  • C0

900mm
2 BP9: SAS2 8i 어댑터:
  • C0

2
  • C1

450mm

CFF 16i 어댑터에 대한 케이블 배선(구성 3/4)

그림 5. 프로세서 2개가 설치된 경우 케이블 배선

그림 6. 프로세서 1개가 설치된 경우 케이블 배선

2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
시작(CFF 16i 어댑터)케이블 길이
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210mm

  • 1P: 300/800mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450mm

  • 1P: 900mm

SFF 16i 어댑터에 대한 케이블 배선(구성 5)

어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.

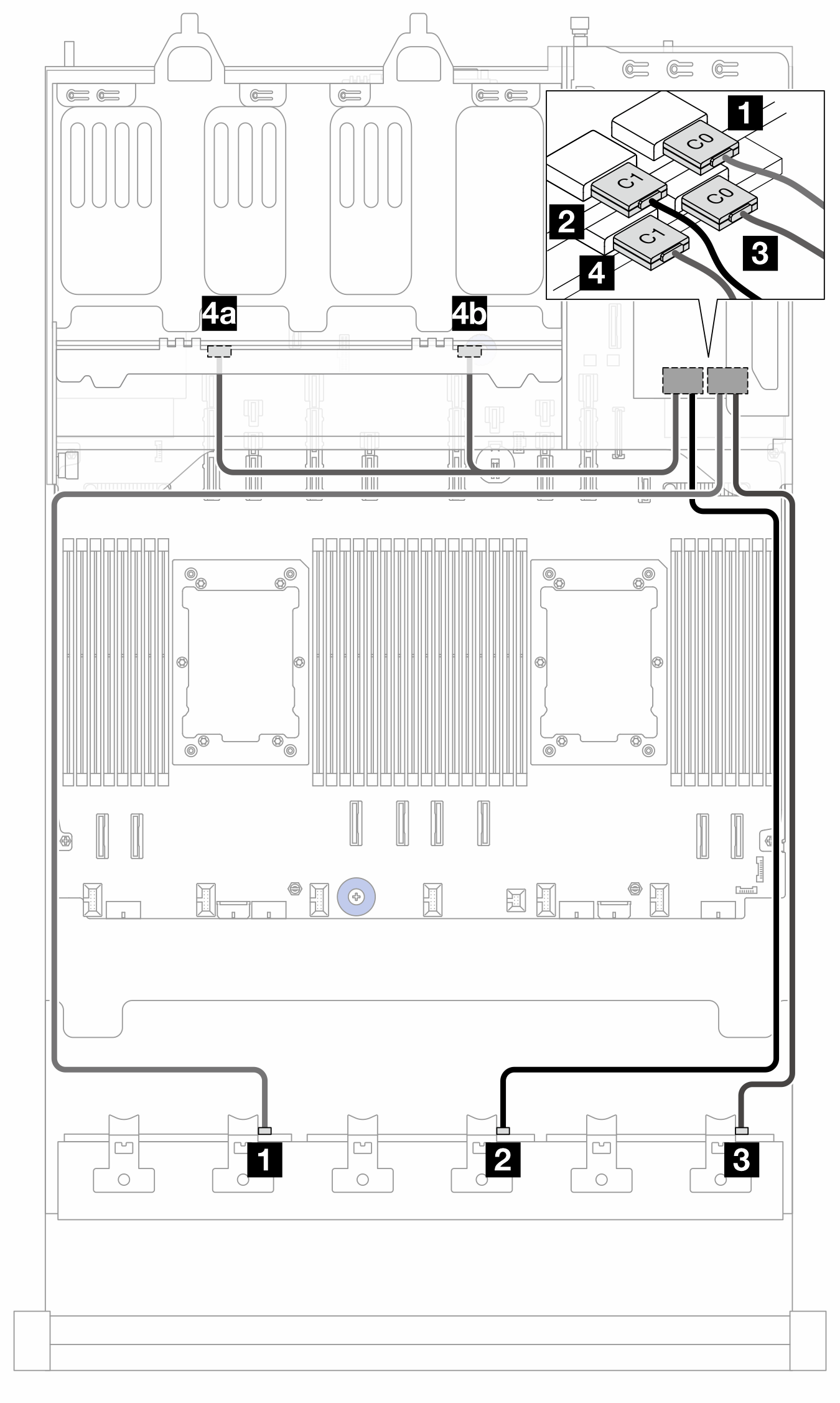

그림 7. SFF 16i 어댑터에 대한 케이블 배선

시작케이블 길이
1 BP1: SAS1 16i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

900mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

900mm
3 BP3: SAS3 16i 어댑터:
  • Gen 4: C0

  • Gen 3: C0C1

900mm
4a BP9: SAS 14
  • Gen 4: C1

  • Gen 3: C2C3

260/400mm
4b BP9: SAS 0
