前方(16 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay)+ 後方 4/8 x 2.5 吋 SAS/SATA
本主題提供前方(16 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay)+ 後方 4 x 2.5 吋/8 x 2.5 吋 SAS/SATA 配置的纜線佈線資訊。
下表中的配置編號僅用於描述目的。
BP 配置 | 儲存體控制器 | 配置編號 |
---|---|---|
前方(16 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay)+ 後方 4 x 2.5 吋 SAS/SATA(BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
2 x SFF 16i | 2 | |
CFF 16i + 2 x SFF 8i | 3 | |
CFF 16i + SFF 16i | 4 | |
前方(16 x 2.5 吋 SAS/SATA + 8 x 2.5 吋 AnyBay)+ 後方 8 x 2.5 吋 SAS/SATA(BP1 + BP2 + BP3 + BP9) | 2 x SFF 16i | 5 |
NVMe 纜線佈線至 BP3(配置 1/2/3/4/5)
圖 1. 安裝了兩個處理器的纜線佈線 ![]() | 圖 2. 安裝了一個處理器的纜線佈線 ![]() |
2P:兩個處理器;1P:一個處理器
從 (BP3) | 至(處理器板) | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 公釐 |
2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 公釐 |
3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350 公釐 |
4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 公釐 |
纜線佈線至 SFF 8i/16i 配接卡(配置 1/2)
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 3. 纜線佈線至 SFF 8i/16i 配接卡(配置 1/2)


從 | 到 | 纜線長度 | |
---|---|---|---|
配置 1 | 配置 2 | ||
1 BP1:SAS | 1 16i 配接卡:
| 1 16i 配接卡:
| 900 公釐 |
2 BP2:SAS | 2
| 2
| 900 公釐 |
3 BP3:SAS | 3 8i 配接卡:
| 3 16i 配接卡:
| 900 公釐 |
4 BP9:SAS | 4 8i 配接卡:C0 | 4
| 450 公釐 |
纜線佈線至 SFF 8i/16i 配接卡(配置 3/4)
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 4. 纜線佈線至 SFF 8i/16i 配接卡(配置 3/4)


從 | 到 | 纜線長度 | |
---|---|---|---|
配置 3 | 配置 4 | ||
1 BP3:SAS | 1 8i 配接卡:
| 1 16i 配接卡:
| 900 公釐 |
2 BP9:SAS | 2 8i 配接卡:
| 2
| 450 公釐 |
纜線佈線至 CFF 16i 配接卡(配置 3/4)

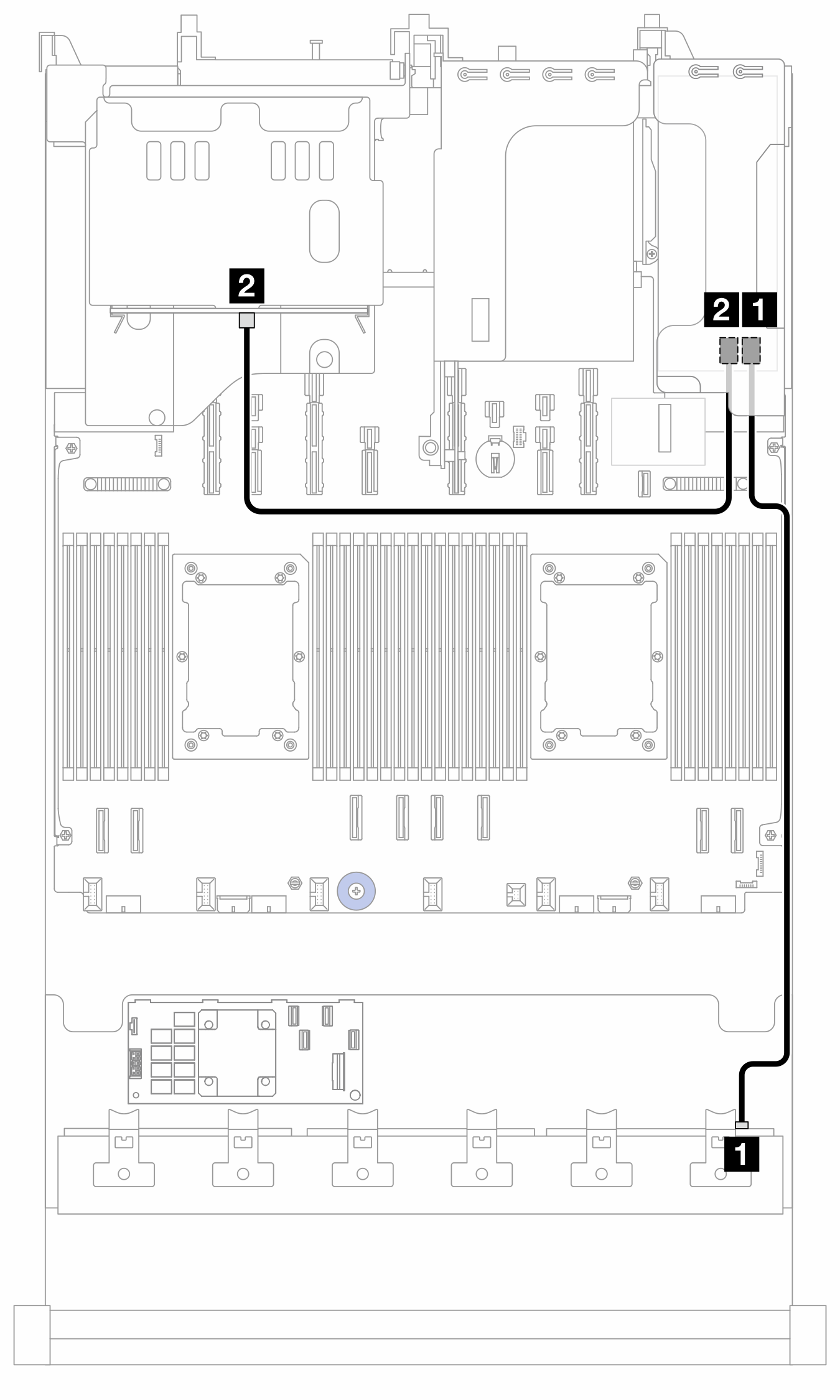

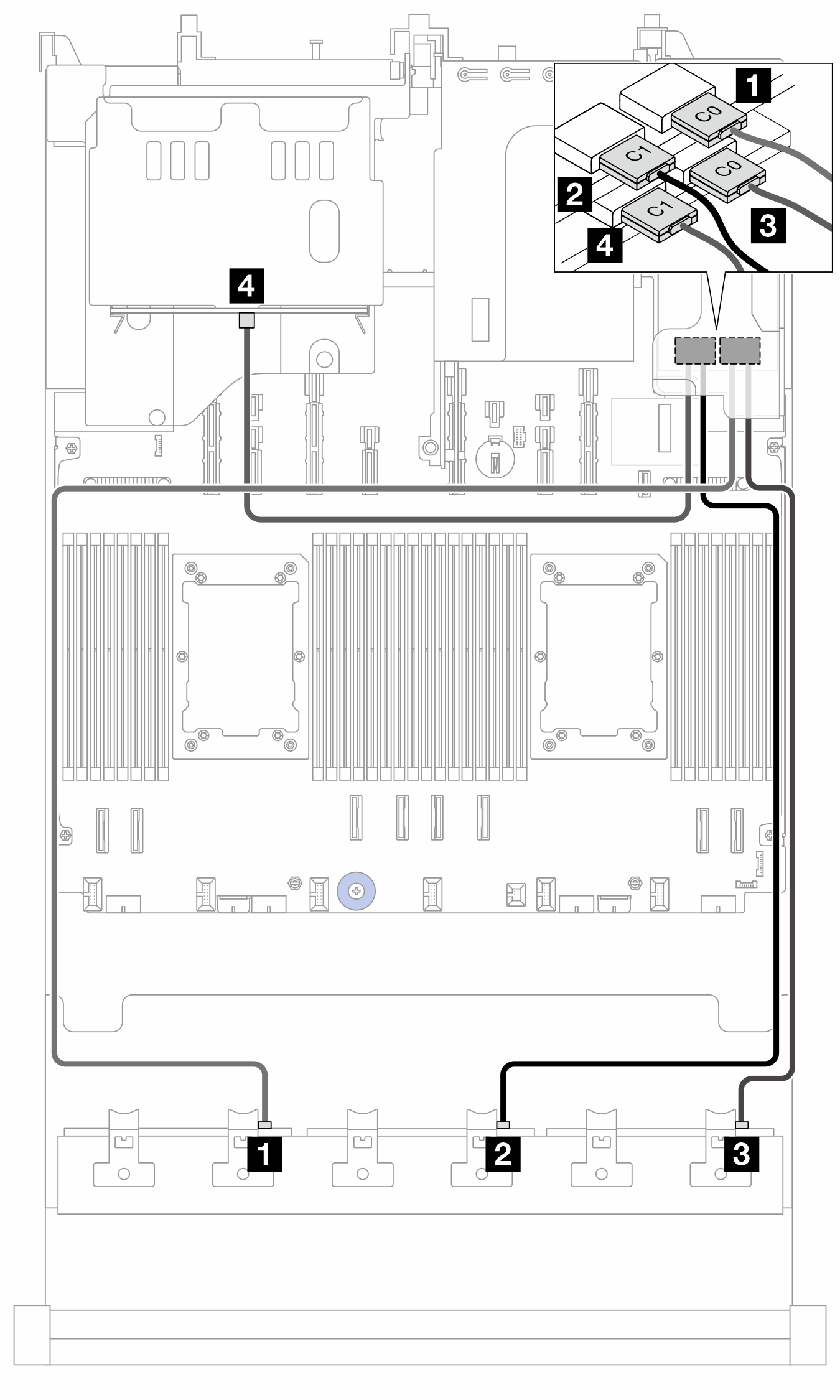

圖 5. 安裝了兩個處理器的纜線佈線 ![]() | 圖 6. 安裝了一個處理器的纜線佈線 ![]() |
2P:兩個處理器;1P:一個處理器; PB:處理器板
從 (CFF 16i 配接卡) | 到 | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB:PWR 14 | |||
2a C0 | 2 BP1:SAS | 2 BP1:SAS |
|
2b C1 | |||
3a C2 | 3 BP2:SAS | 3 BP2:SAS |
|
3b C3 | |||
4 MB (CFF INPUT) | 4 PB:PCIe 7 | 4 PB:PCIe 10 |
|
纜線佈線至 SFF 16i 配接卡(配置 5)
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 7. 纜線佈線至 SFF 16i 配接卡


從 | 到 | 纜線長度 |
---|---|---|
1 BP1:SAS | 1 16i 配接卡:
| 900 公釐 |
2 BP2:SAS | 2
| 900 公釐 |
3 BP3:SAS | 3 16i 配接卡:
| 900 公釐 |
4a BP9:SAS 1 | 4
| 260/400 公釐 |
4b BP9:SAS 0 |
