Передние отсеки (16 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay) + задние 4/8 отсеков для 2,5-дюймовых дисков SAS/SATA

В этом разделе представлена информация о прокладке кабелей для конфигурации с передними отсеками (16 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay) + задними 4/8 отсеками для 2,5-дюймовых дисков SAS/SATA.

Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BPКонтроллер памятиНомер конфигурации
Передние отсеки (16 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay) + задние 4 отсека для 2,5-дюймовых дисков SAS/SATA (BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
Передние отсеки (16 отсеков для 2,5-дюймовых дисков SAS/SATA + 8 отсеков для 2,5-дюймовых дисков AnyBay) + задние 8 отсеков для 2,5-дюймовых дисков SAS/SATA (BP1 + BP2 + BP3 + BP9)2 x SFF 16i5

Прокладка кабелей NVMe к BP3 (конфигурация 1/2/3/4/5)

Рис. 1. Прокладка кабелей при двух установленных процессорах

Рис. 2. Прокладка кабелей при одном установленном процессоре

2P: два процессора; 1P: один процессор
От (BP3)К (процессорная плата)Длина кабеля
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4350 мм
2 NVMe 2-32 PCIe 52 PCIe 3350 мм
3 NVMe 4–53 PCIe 43 PCIe 2350 мм
4 NVMe 6–74 PCIe 34 PCIe 1350 мм

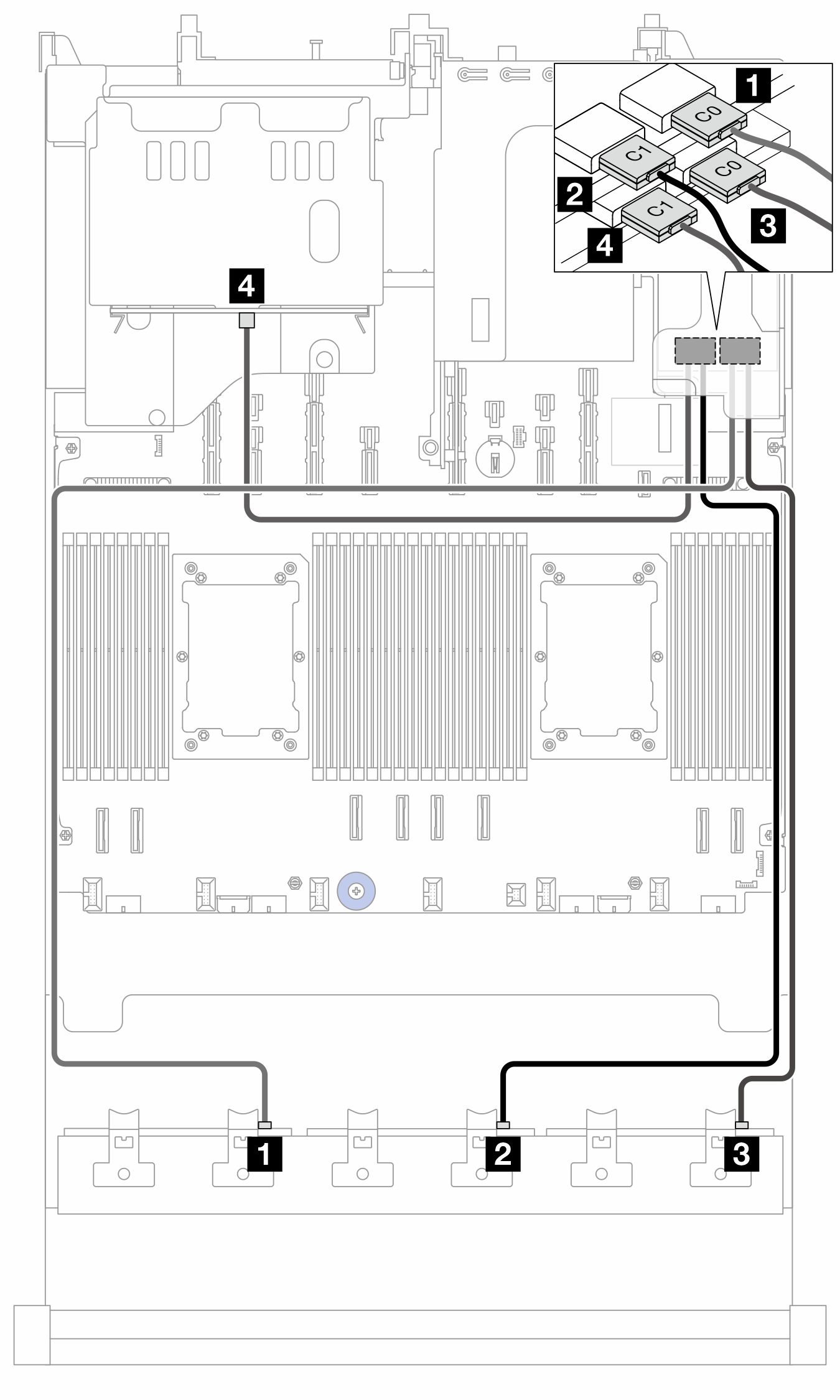

Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1/2)

Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 3. Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1/2)

ОтКДлина кабеля
Конфигурация 1Конфигурация 2
1 BP1: SAS1 Адаптер 16i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Адаптер 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 мм
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900 мм
3 BP3: SAS3 Адаптер 8i:
  • Gen 4: C0

  • Gen 3: C0C1

3 Адаптер 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 мм
4 BP9: SAS4 Адаптер 8i: C04
  • Gen 4: C1

  • Gen 3: C2

450 мм

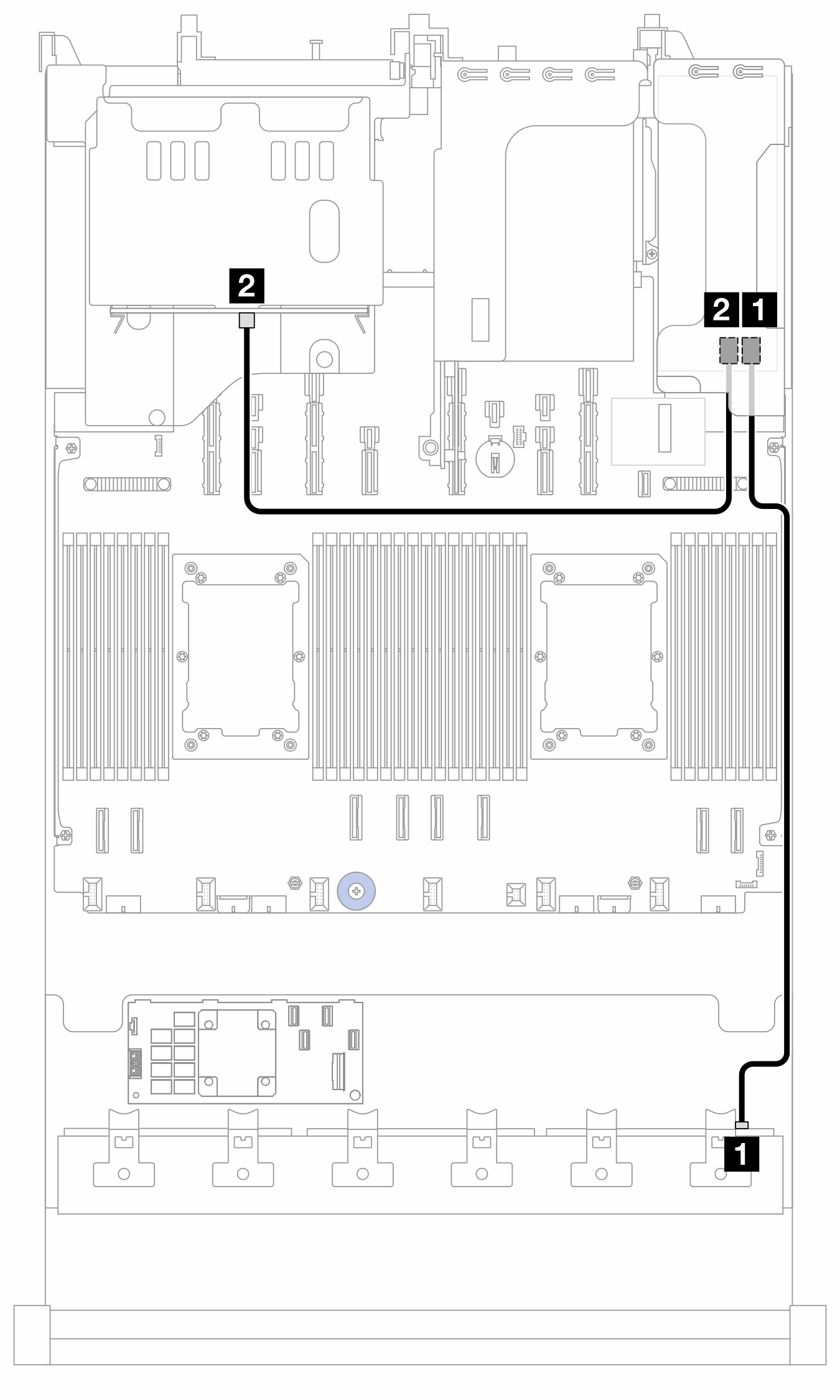

Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 3/4)

Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 4. Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 3/4)

ОтКДлина кабеля
Конфигурация 3Конфигурация 4
1 BP3: SAS1 Адаптер 8i:
  • C0

1 Адаптер 16i:
  • C0

900 мм
2 BP9: SAS2 Адаптер 8i:
  • C0

2
  • C1

450 мм

Прокладка кабелей к адаптеру CFF 16i (конфигурация 3/4)

Рис. 5. Прокладка кабелей при двух установленных процессорах

Рис. 6. Прокладка кабелей при одном установленном процессоре

2P: два процессора; 1P: один процессор; PB: процессорная плата
От (адаптер 16i CFF)КДлина кабеля
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 мм

  • 1P: 300/800 мм

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 мм

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 мм

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 мм

  • 1P: 900 мм

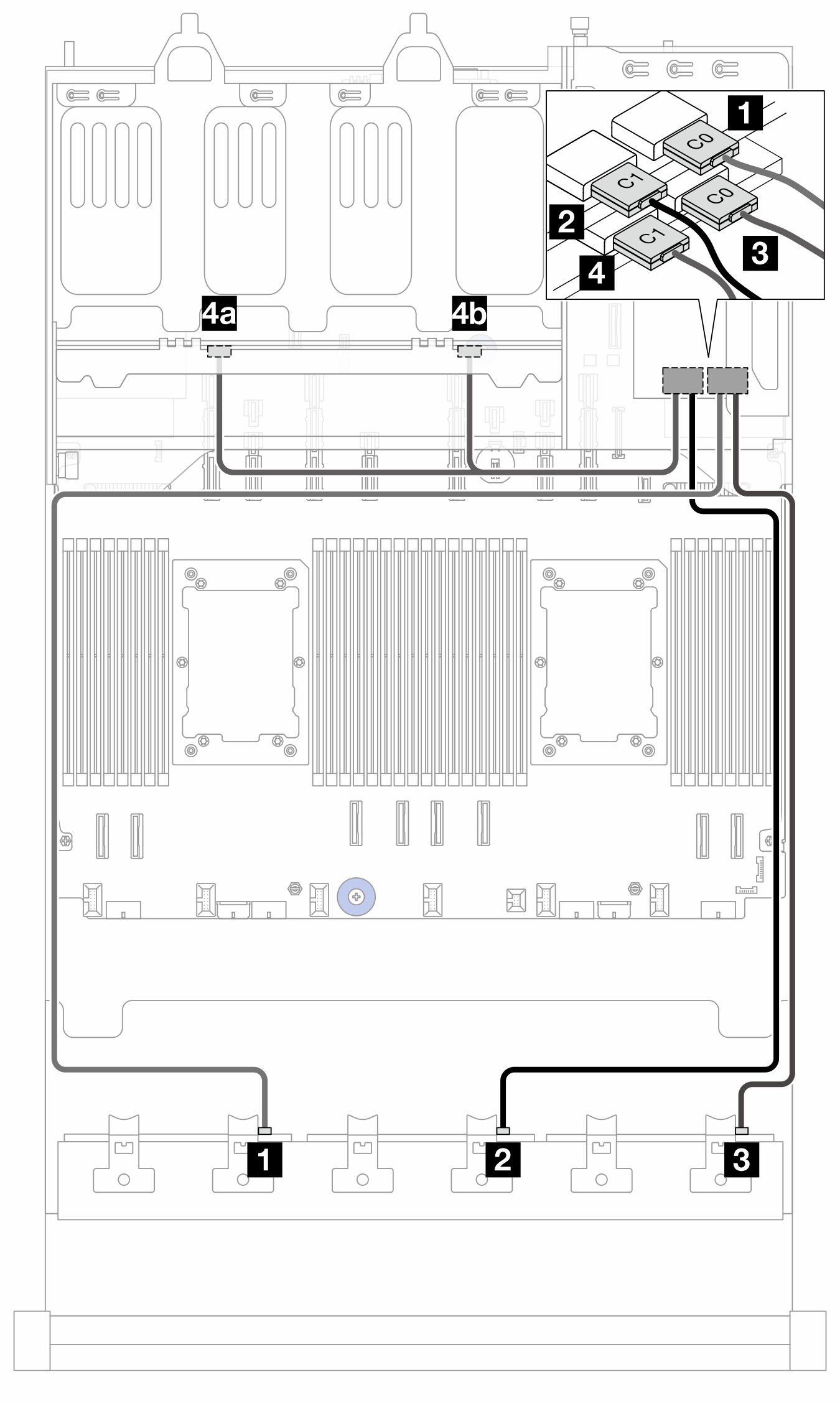

Прокладка кабелей к адаптерам SFF 16i (конфигурация 5)

Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 7. Прокладка кабелей к адаптерам SFF 16i

ОтКДлина кабеля
1 BP1: SAS1 Адаптер 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 мм
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

900 мм
3 BP3: SAS3 Адаптер 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 мм
4a BP9: SAS 14
  • Gen 4: C1

  • Gen 3: C2C3

260/400 мм
4b BP9: SAS 0
