SAS/SATA anteriore (SAS/SATA a 16 vani da 2,5" + AnyBay a 8 vani da 2,5") + SAS/SATA posteriore a 4/8 vani da 2,5"

Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA anteriore (SAS/SATA a 16 vani da 2,5" + AnyBay a 8 vani da 2,5") + SAS/SATA posteriore a 4 vani da 2,5"/8 vani da 2,5".

I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
Configurazione BPController di storageN. configurazione
SAS/SATA anteriore (SAS/SATA a 16 vani da 2,5" + AnyBay a 8 vani da 2,5") + SAS/SATA posteriore a 4 vani da 2,5" (BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
SAS/SATA anteriore (SAS/SATA a 16 vani da 2,5" + AnyBay a 8 vani da 2,5") + SAS/SATA posteriore a 8 vani da 2,5" (BP1 + BP2 + BP3 + BP9)2 x SFF 16i5

Instradamento dei cavi NVMe a BP3 (configurazione 1/2/3/4/5)

Figura 1. Instradamento dei cavi quando sono installati due processori

Figura 2. Instradamento dei cavi quando è installato un processore

2P: due processori; 1P: un processore
Da (BP3)A (scheda del processore)Lunghezza del cavo
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4350 mm
2 NVMe 2-32 PCIe 52 PCIe 3350 mm
3 NVMe 4-53 PCIe 43 PCIe 2350 mm
4 NVMe 6-74 PCIe 34 PCIe 1350 mm

Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/2)

Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

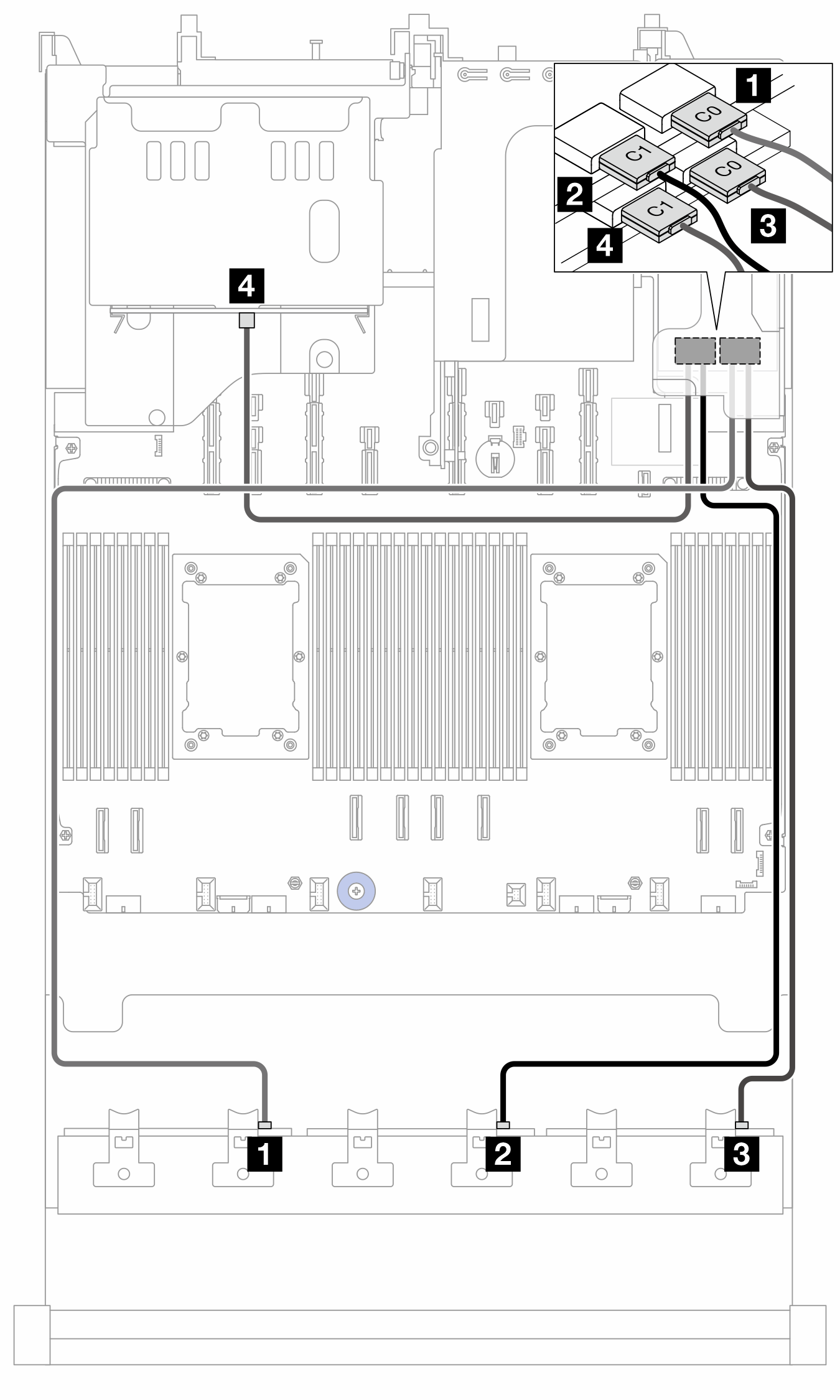

Figura 3. Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/2)

DaALunghezza del cavo
Config. 1Config. 2
1 BP1: SAS1 Adattatore 16i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Adattatore 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 Adattatore 8i:
  • Gen 4: C0

  • Gen 3: C0C1

3 Adattatore 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4 BP9: SAS4 Adattatore 8i: C04
  • Gen 4: C1

  • Gen 3: C2

450 mm

Instradamento dei cavi all'adattatore SFF 8i/16i (config. 3/4)

Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

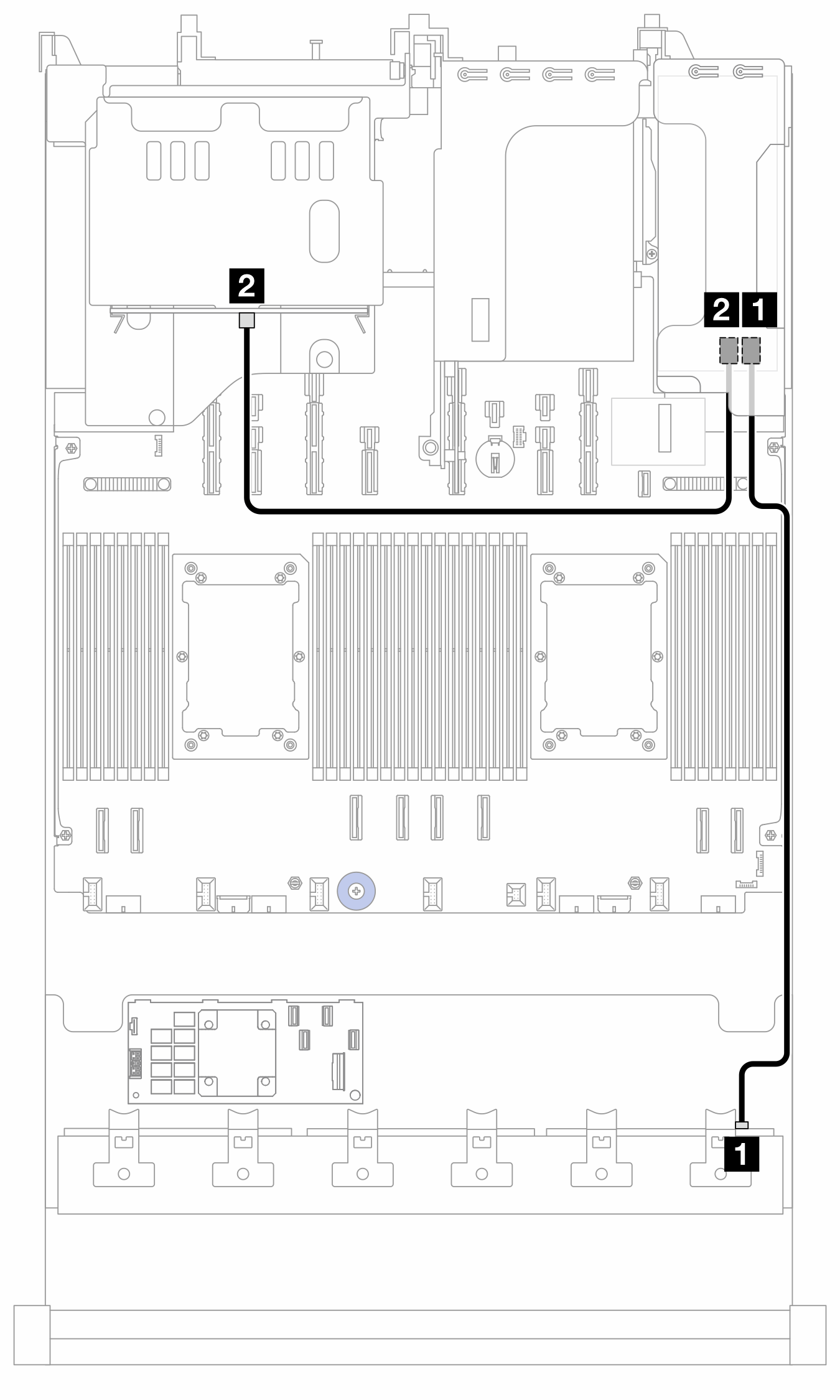

Figura 4. Instradamento dei cavi all'adattatore SFF 8i/16i (config. 3/4)

DaALunghezza del cavo
Config. 3Config. 4
1 BP3: SAS1 Adattatore 8i:
  • C0

1 Adattatore 16i:
  • C0

900 mm
2 BP9: SAS2 Adattatore 8i:
  • C0

2
  • C1

450 mm

Instradamento dei cavi all'adattatore CFF 16i (config. 3/4)

Figura 5. Instradamento dei cavi quando sono installati due processori

Figura 6. Instradamento dei cavi quando è installato un processore

2P: due processori; 1P: un processore; PB: scheda del processore
Da (adattatore CFF 16i)ALunghezza del cavo
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 mm

  • 1P: 900 mm

Instradamento dei cavi agli adattatori SFF 16i (config. 5)

Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

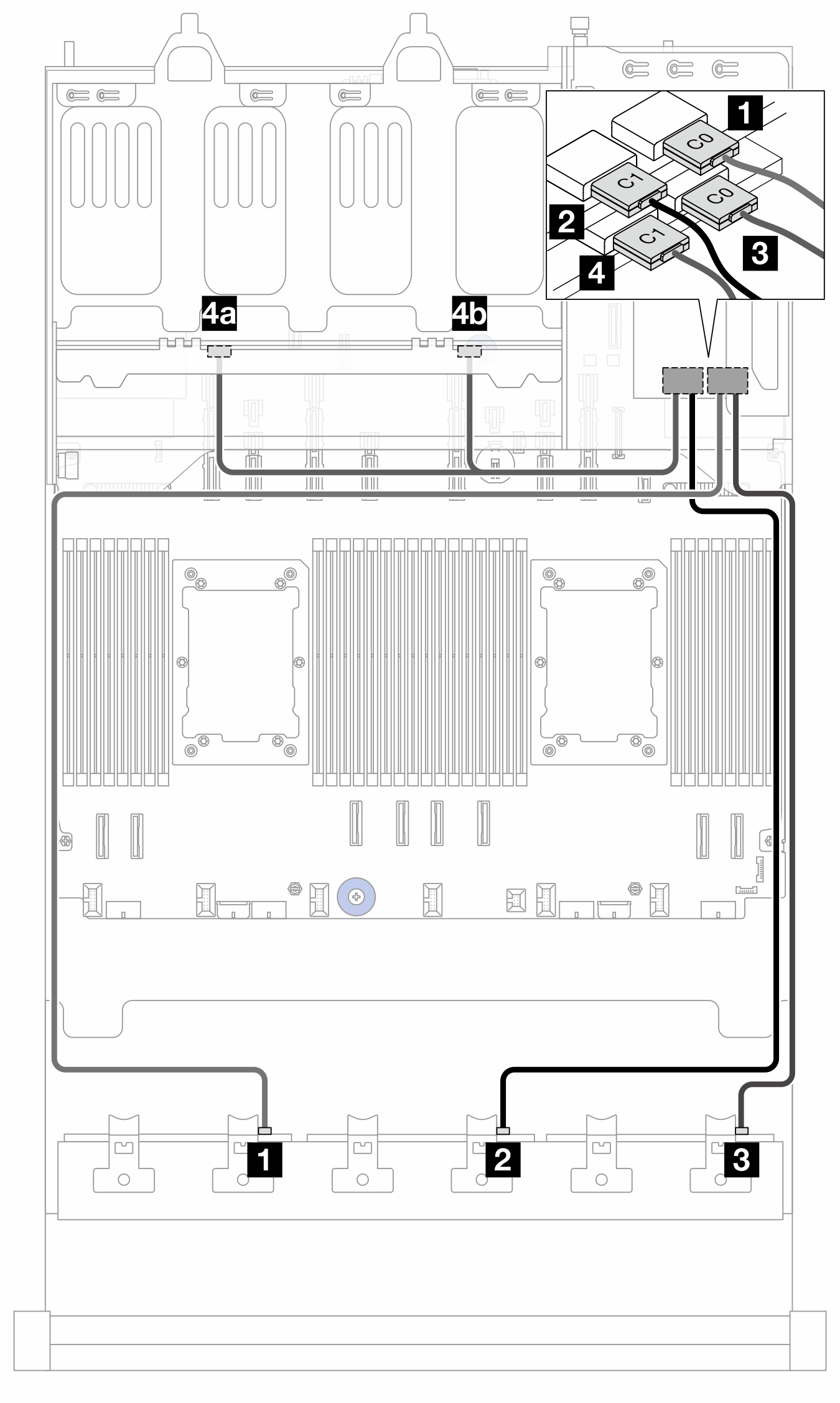

Figura 7. Instradamento dei cavi agli adattatori SFF 16i

DaALunghezza del cavo
1 BP1: SAS1 Adattatore 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 Adattatore 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4a BP9: SAS 14
  • Gen 4: C1

  • Gen 3: C2C3

260/400 mm
4b BP9: SAS 0
