Vorne (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay) + hinten 4/8 x 2,5-Zoll-SAS/SATA

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit vorne (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay) + hinten 4 x 2,5-Zoll-/8 x 2,5-Zoll-SAS/SATA.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
BP-Konfig.SpeichercontrollerKonfig. Nr.
Vorne (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay) + hinten 4 x 2,5-Zoll-SAS/SATA (BP1 + BP2 + BP3 + BP9)SFF 16i + 2 x SFF 8i1
2 x SFF 16i2
CFF 16i + 2 x SFF 8i3
CFF 16i + SFF 16i4
Vorne (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay) + hinten 8 x 2,5-Zoll-SAS/SATA (BP1 + BP2 + BP3 + BP9)2 x SFF 16i5

NVMe-Kabelführung zu BP3 (Konfig. 1/2/3/4/5)

Abbildung 1. Kabelführung bei zwei installierten Prozessoren

Abbildung 2. Kabelführung bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor
Von (BP3)Zu (Prozessorplatine)Kabellänge
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4350 mm
2 NVMe 2-32 PCIe 52 PCIe 3350 mm
3 NVMe 4–53 PCIe 43 PCIe 2350 mm
4 NVMe 6-74 PCIe 34 PCIe 1350 mm

Kabelführung zum SFF 8i/16i Adapter (Konfig. 1/2)

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 3. Kabelführung zum SFF 8i/16i Adapter (Konfig. 1/2)

VonZuKabellänge
Konfig. 1Konfig. 2
1 BP1: SAS1 16i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

1 16i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 8i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

3 16i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4 BP9: SAS4 8i Adapter: C04
  • Gen 4: C1

  • Gen. 3: C2

450 mm

Kabelführung zum SFF 8i/16i Adapter (Konfig. 3/4)

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 4. Kabelführung zum SFF 8i/16i Adapter (Konfig. 3/4)

VonZuKabellänge
Konfig. 3Konfig. 4
1 BP3: SAS1 8i Adapter:
  • C0

1 16i Adapter:
  • C0

900 mm
2 BP9: SAS2 8i Adapter:
  • C0

2
  • C1

450 mm

Kabelführung zum CFF 16i Adapter (Konfiguration 3/4)

Abbildung 5. Kabelführung bei zwei installierten Prozessoren

Abbildung 6. Kabelführung bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
Von (CFF 16i Adapter)ZuKabellänge
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 mm

  • 1P: 900 mm

Kabelführung zu SFF 16i Adaptern (Konfiguration 5)

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

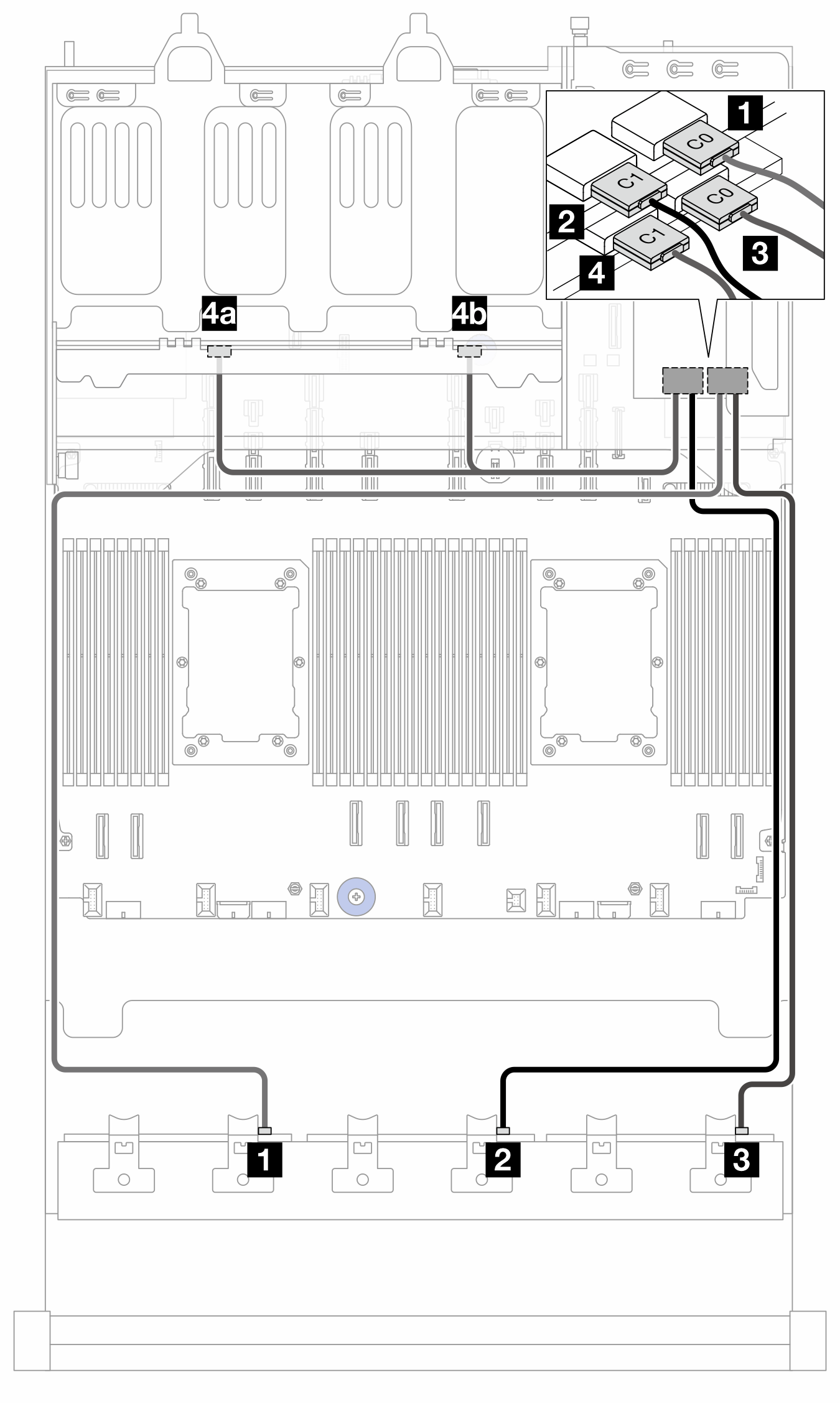

Abbildung 7. Kabelführung zu SFF 16i Adaptern

VonZuKabellänge
1 BP1: SAS1 16i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm
3 BP3: SAS3 16i Adapter:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
4a BP9: SAS 14
  • Gen 4: C1

  • Gen 3: C2C3

260/400 mm
4b BP9: SAS 0
