24 x 2,5-Zoll-SAS/SATA an der Vorderseite + 4 x 2,5-Zoll-SAS/SATA an der Rückseite
Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 24 x 2,5-Zoll-SAS/SATA vorne + 4 x 2,5-Zoll-SAS/SATA hinten.
Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
| BP-Konfig. | Speichercontroller | Konfig. Nr. |
|---|---|---|
| 24 x 2,5-Zoll-SAS/SATA an der Vorderseite + 4 x 2,5-Zoll-SAS/SATA an der Rückseite (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| CFF EXP + SFF 8i/16i | 5 | |
| CFF EXP + CFF 16i | 6 |
Kabelführung zum SFF 8i/16i Adapter (Konfig. 1/2)
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

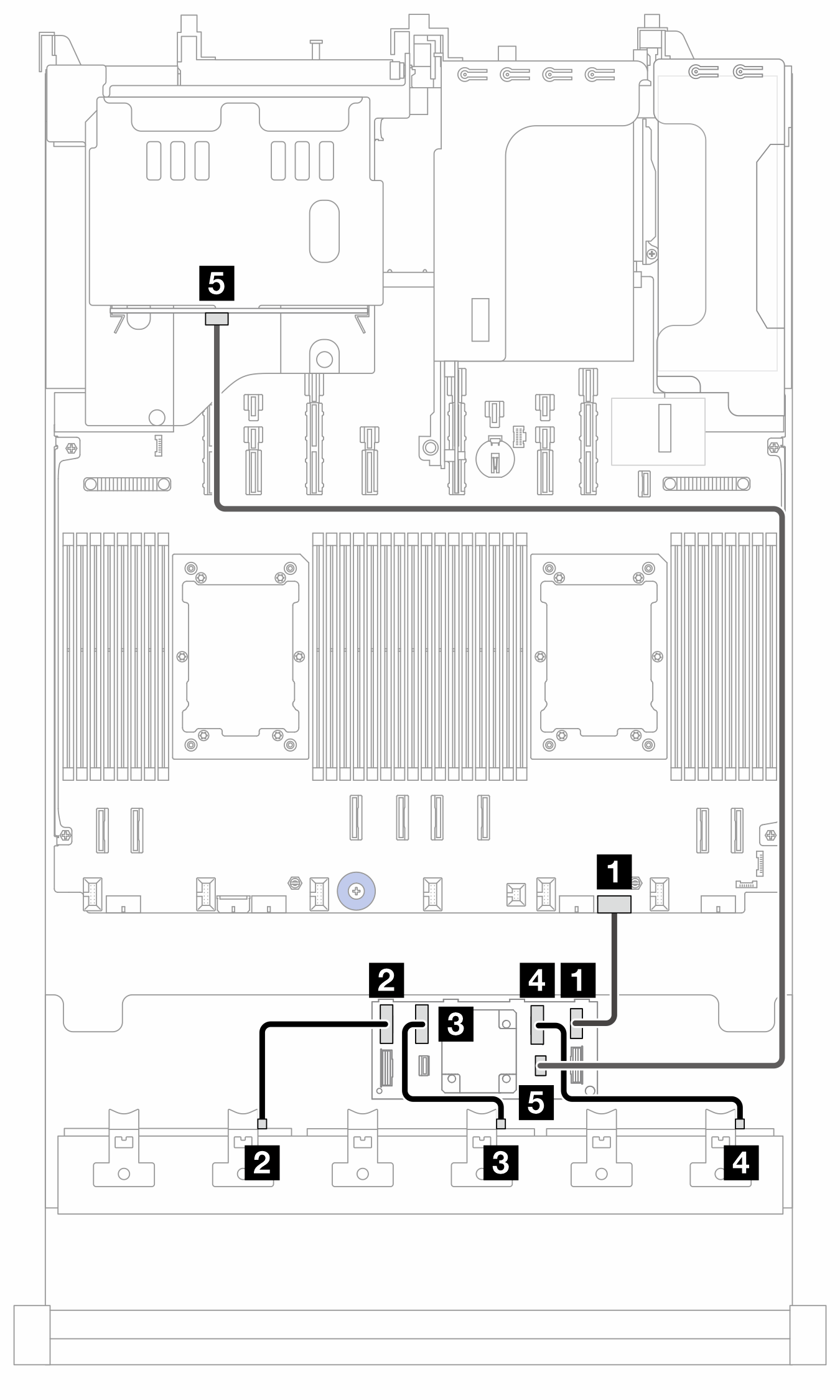

Abbildung 1. Kabelführung zum SFF 8i/16i Adapter (Konfig. 1/2)
| Von | Zu | Kabellänge | |
|---|---|---|---|
| Konfig. 1 | Konfig. 2 | ||
| 1 BP1: SAS | 1 16i Adapter:
| 1 16i Adapter:
| 900 mm |
| 2 BP2: SAS | 2
| 2
| 900 mm |
| 3 BP3: SAS | 3 8i Adapter:
| 3 16i Adapter:
| 900 mm |
| 4 BP9: SAS | 4 8i Adapter: C0 | 4
| 450 mm |
Kabelführung zum SFF 8i/16i Adapter (Konfig. 3/4)
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

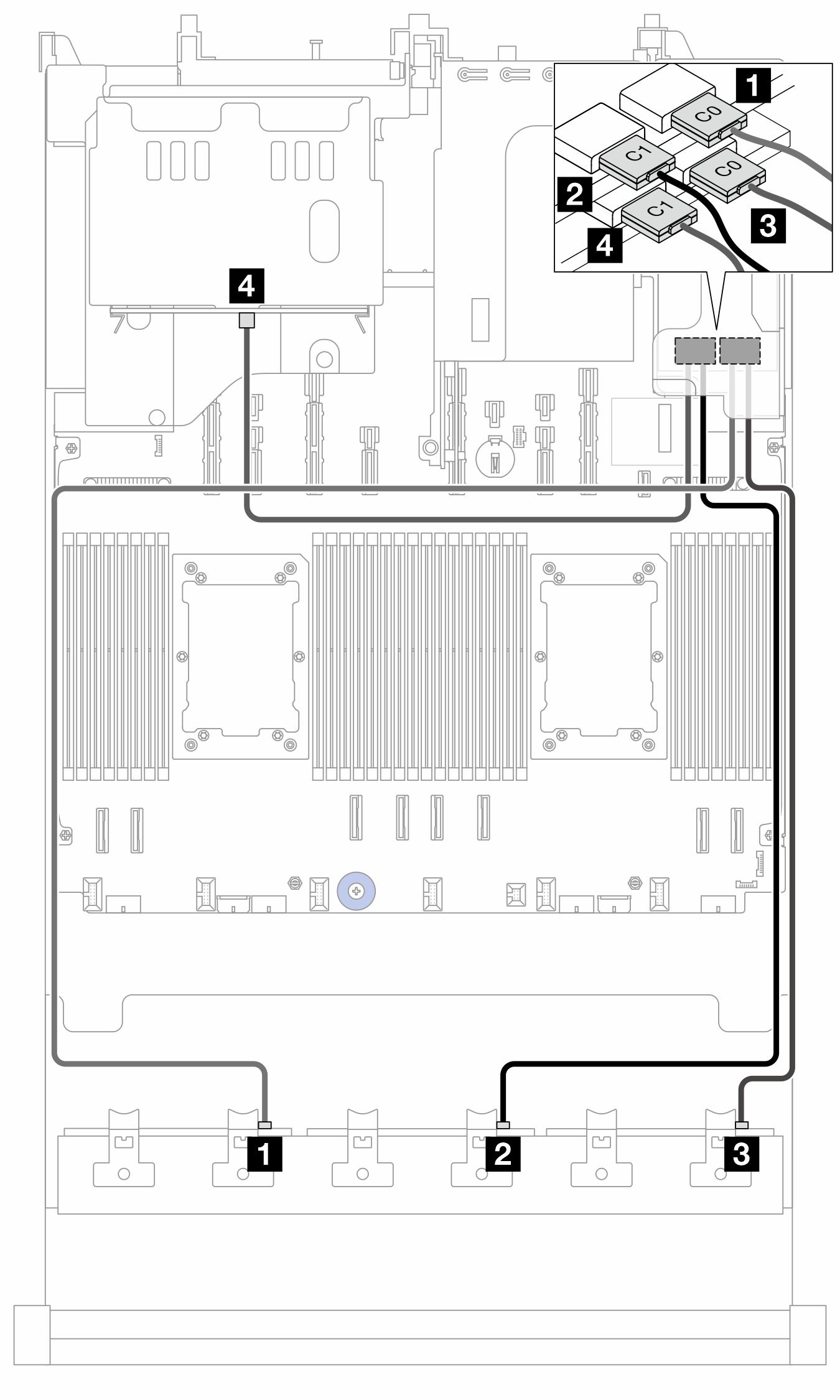

Abbildung 2. Kabelführung zum SFF 8i/16i Adapter (Konfig. 3/4)
| Von | Zu | Kabellänge | |
|---|---|---|---|
| Konfig. 3 | Konfig. 4 | ||
| 1 BP3: SAS | 1 8i Adapter:
| 1 16i Adapter:
| 900 mm |
| 2 BP9: SAS | 2 8i Adapter:
| 2
| 450 mm |
Kabelführung zum CFF 16i Adapter (Konfiguration 3/4)

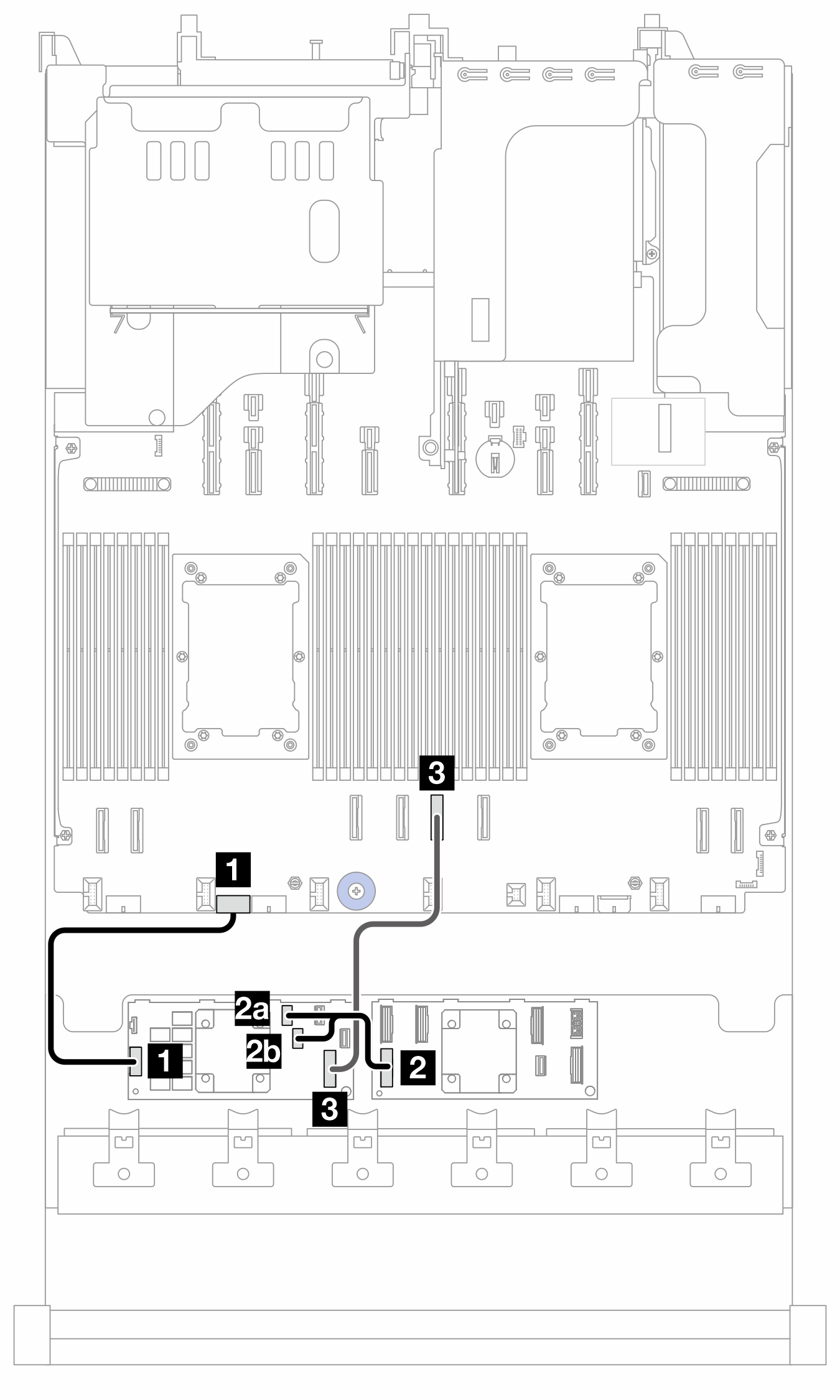

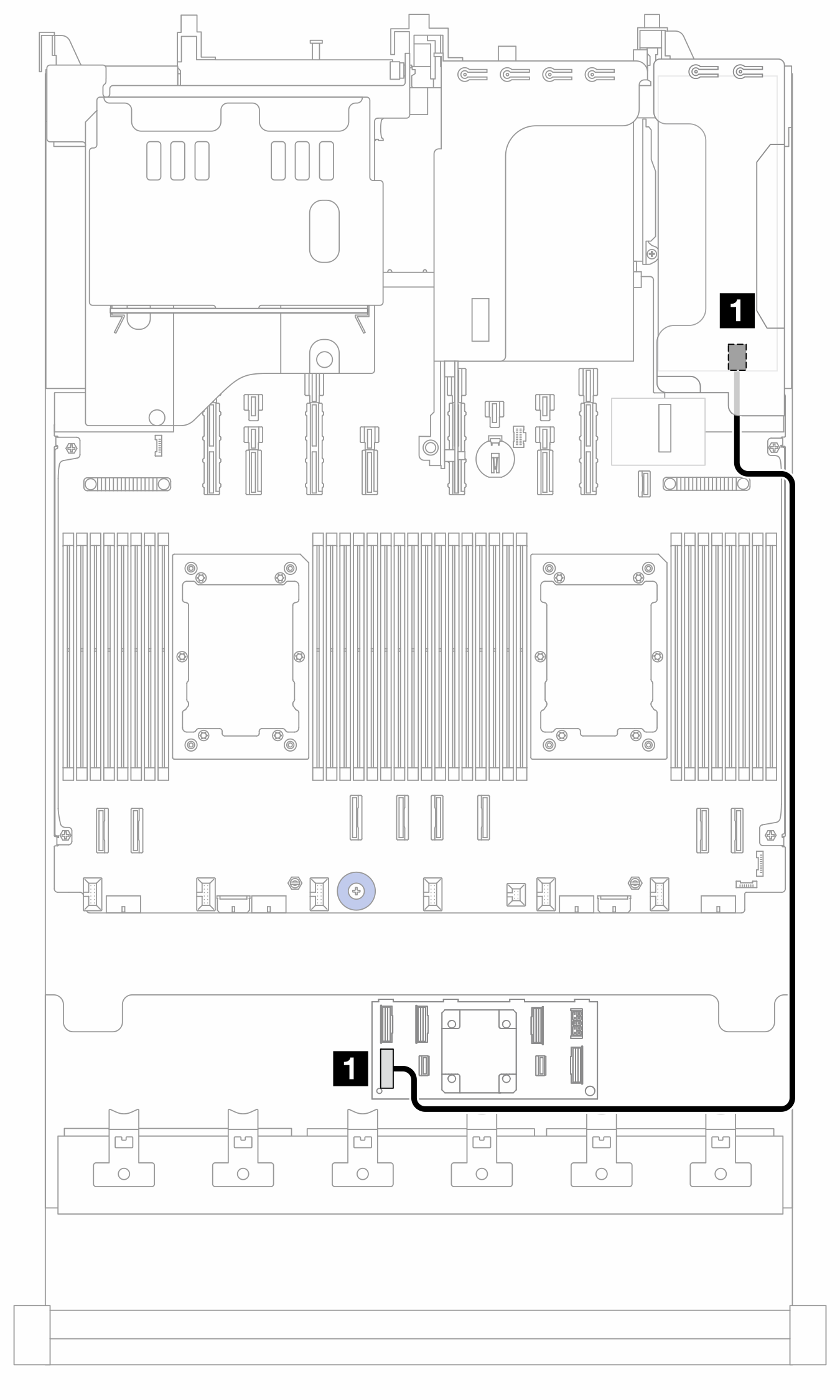

Abbildung 3. Kabelführung bei zwei installierten Prozessoren  | Abbildung 4. Kabelführung bei einem installierten Prozessor  |
2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
| Von (CFF 16i Adapter) | Zu | Kabellänge | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 mm |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 mm |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 mm |
Kabelführung zum CFF-Expander (Konfig. 5/6)
Abbildung 5. Kabelführung zum CFF-Expander
| Von (CFF-Expander) | Zu | Kabellänge |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C4 | 5 BP9: SAS | 800 mm |
Kabelführung zum SFF 8i/16i Adapter (Konfiguration 5)
Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.

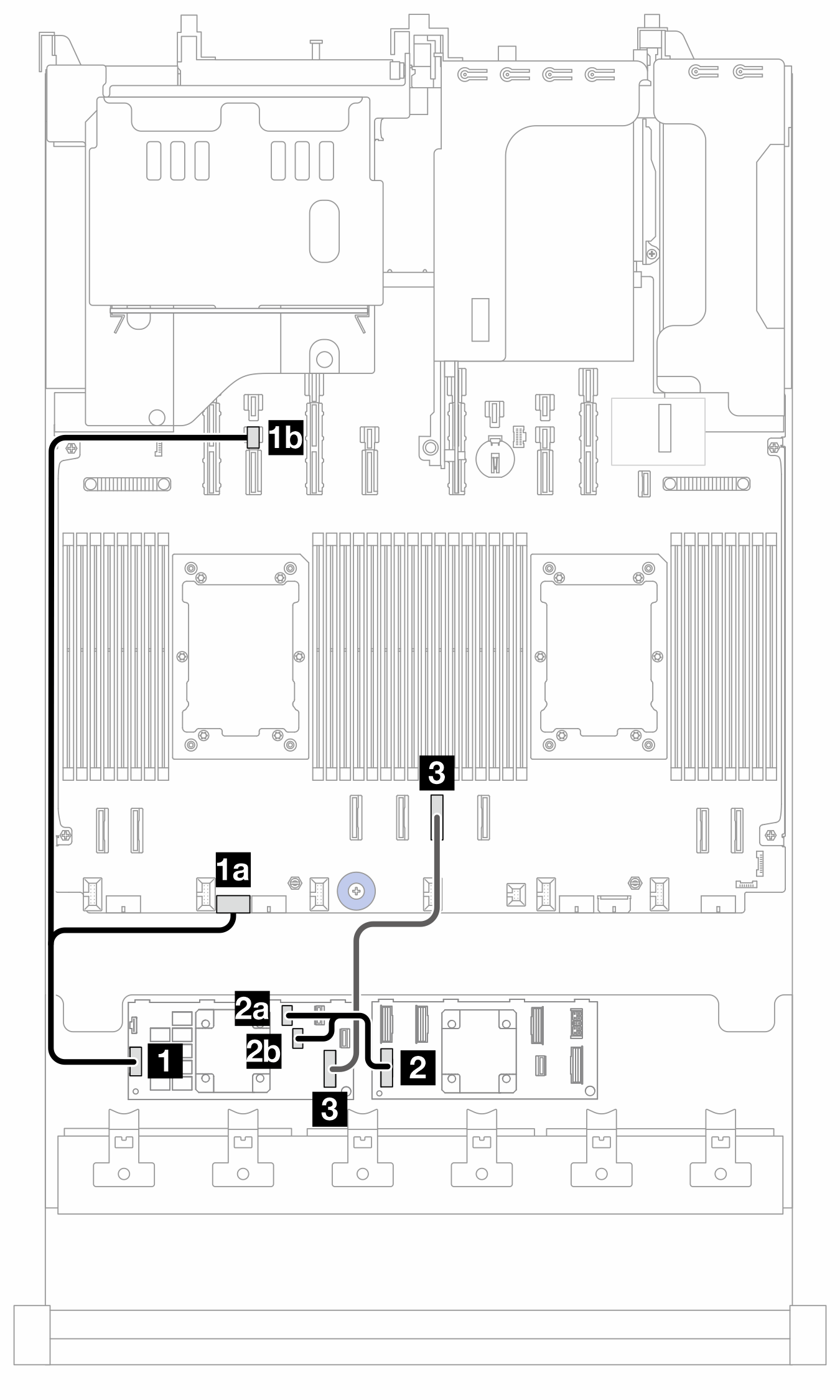

Abbildung 6. Kabelführung zum SFF 8i/16i Adapter (Konfiguration 5)
| Von | Zu | Kabellänge |
|---|---|---|
| 1 CFF-Expander: RAID/HBA | 1 8i/16i Adapter:
| 780 mm |
Kabelführung zum CFF 16i Adapter (Konfiguration 6)
Abbildung 7. Kabelführung bei zwei installierten Prozessoren  | Abbildung 8. Kabelführung bei einem installierten Prozessor  |
2P: zwei Prozessoren; 1P: ein Prozessor; PB: Prozessorplatine
| Von (CFF 16i Adapter) | Zu | Kabellänge | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 CFF-Expander: RAID/HBA | 2 CFF-Expander: RAID/HBA | 150/150 mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 mm |
