前面 24 x 2.5 型 SAS/SATA + 背面 4 x 2.5 型 SAS/SATA
このトピックでは、前面 24 x 2.5 型 SAS/SATA + 背面 4 x 2.5 型 SAS/SATA 構成のケーブル配線について説明します。
以下の表の構成番号は、説明のみを目的としています。
| BP 構成 | ストレージ・コントローラー | 構成番号 |
|---|---|---|
| 前面 24 x 2.5 型 SAS/SATA + 背面 4 x 2.5 型 SAS/SATA (BP1 + BP2 + BP3 + BP9) | SFF 16i + 2 x SFF 8i | 1 |
| 2 x SFF 16i | 2 | |
| CFF 16i + 2 x SFF 8i | 3 | |
| CFF 16i + SFF 16i | 4 | |
| CFF EXP + SFF 8i/16i | 5 | |
| CFF EXP + CFF 16i | 6 |
SFF 8i/16i アダプターへのケーブル配線 (構成 1/2)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

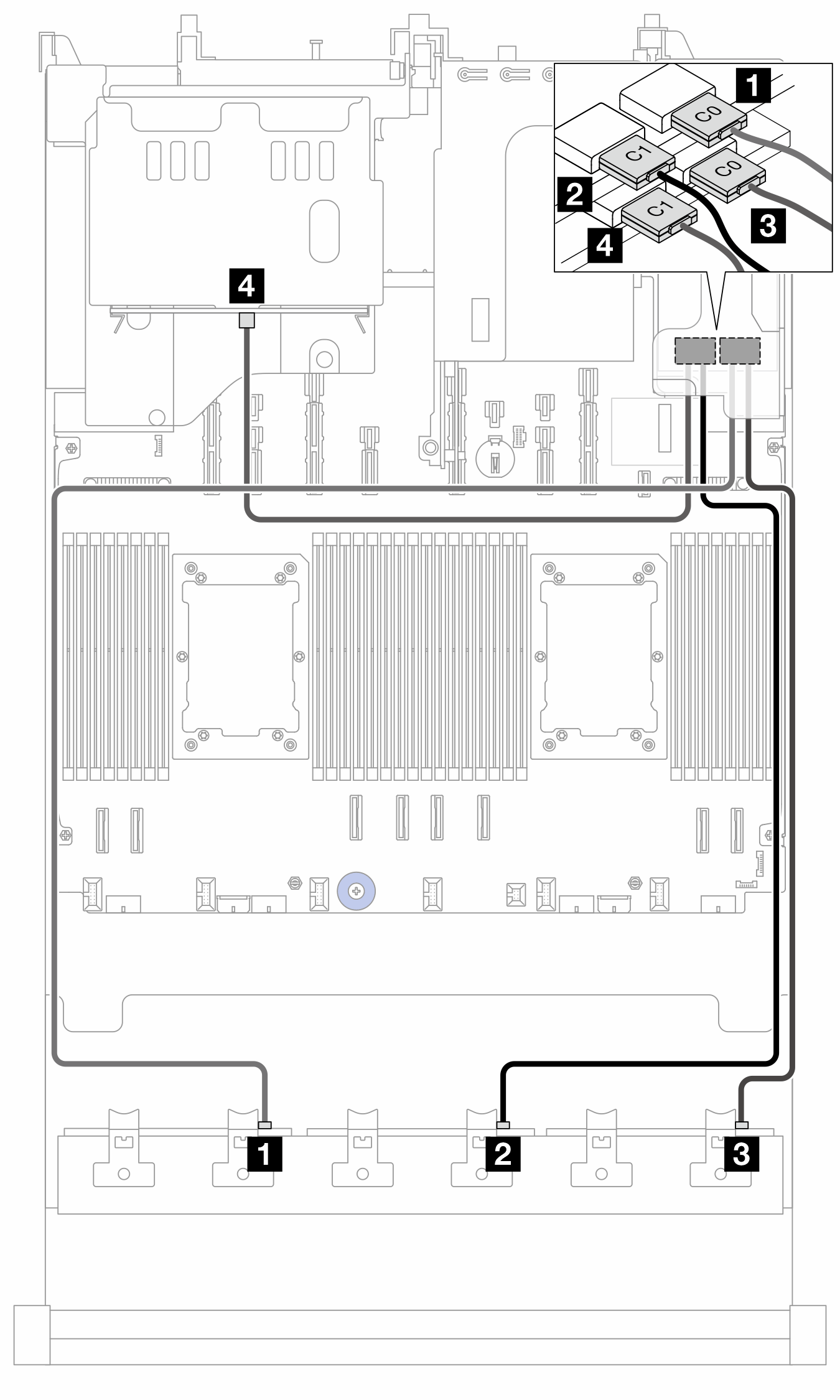

図 1. SFF 8i/16i アダプターへのケーブル配線 (構成 1/2)
| 始点 | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 構成 1 | 構成 2 | ||
| 1 BP1: SAS | 1 16i アダプター:
| 1 16i アダプター:
| 900 mm |
| 2 BP2: SAS | 2
| 2
| 900 mm |
| 3 BP3: SAS | 3 8i アダプター:
| 3 16i アダプター:
| 900 mm |
| 4 BP9: SAS | 4 8i アダプター: C0 | 4
| 450 mm |
SFF 8i/16i アダプターへのケーブル配線 (構成 3/4)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

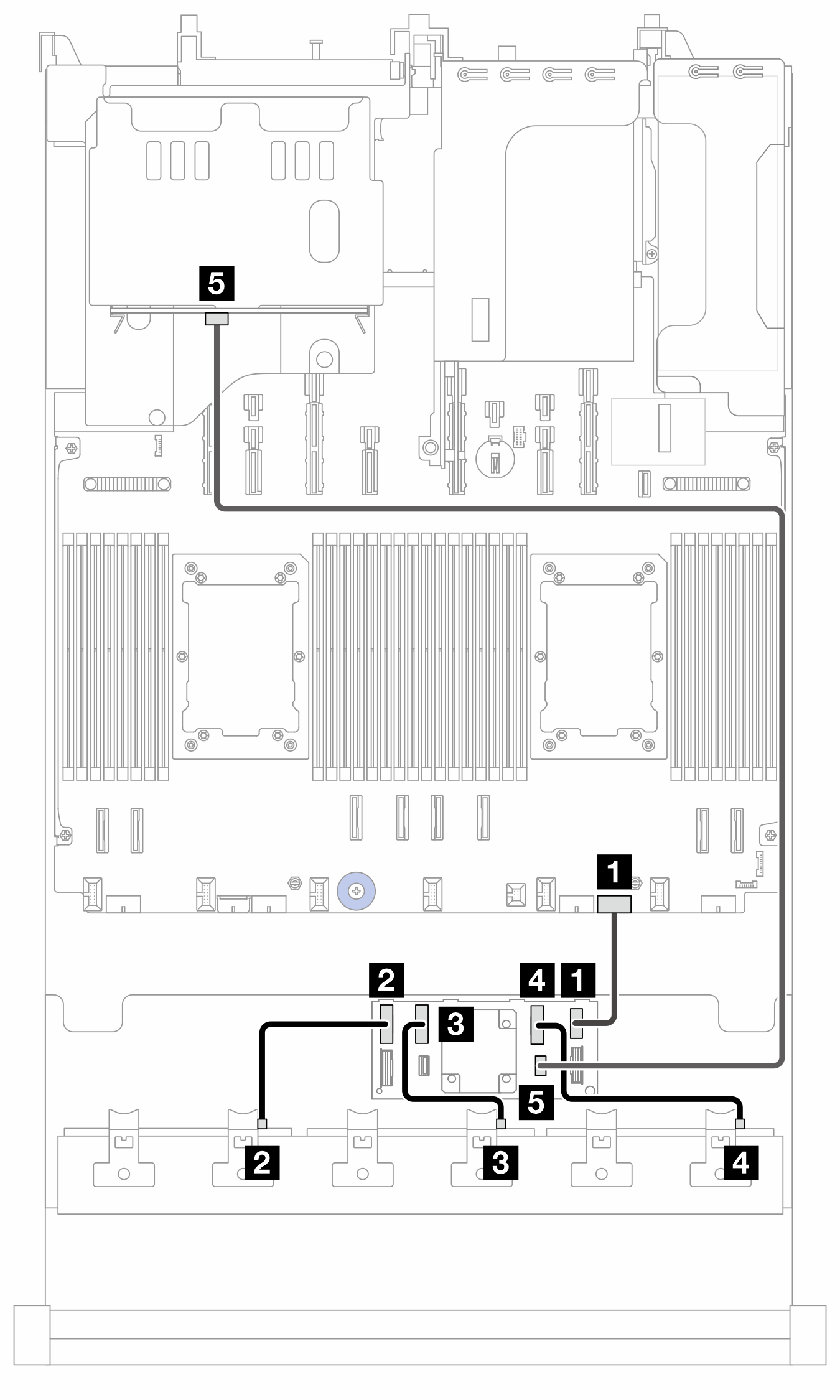

図 2. SFF 8i/16i アダプターへのケーブル配線 (構成 3/4)
| 始点 | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 構成 3 | 構成 4 | ||
| 1 BP3: SAS | 1 8i アダプター:
| 1 16i アダプター:
| 900 mm |
| 2 BP9: SAS | 2 8i アダプター:
| 2
| 450 mm |
CFF 16i アダプターへのケーブル配線 (構成 3/4)

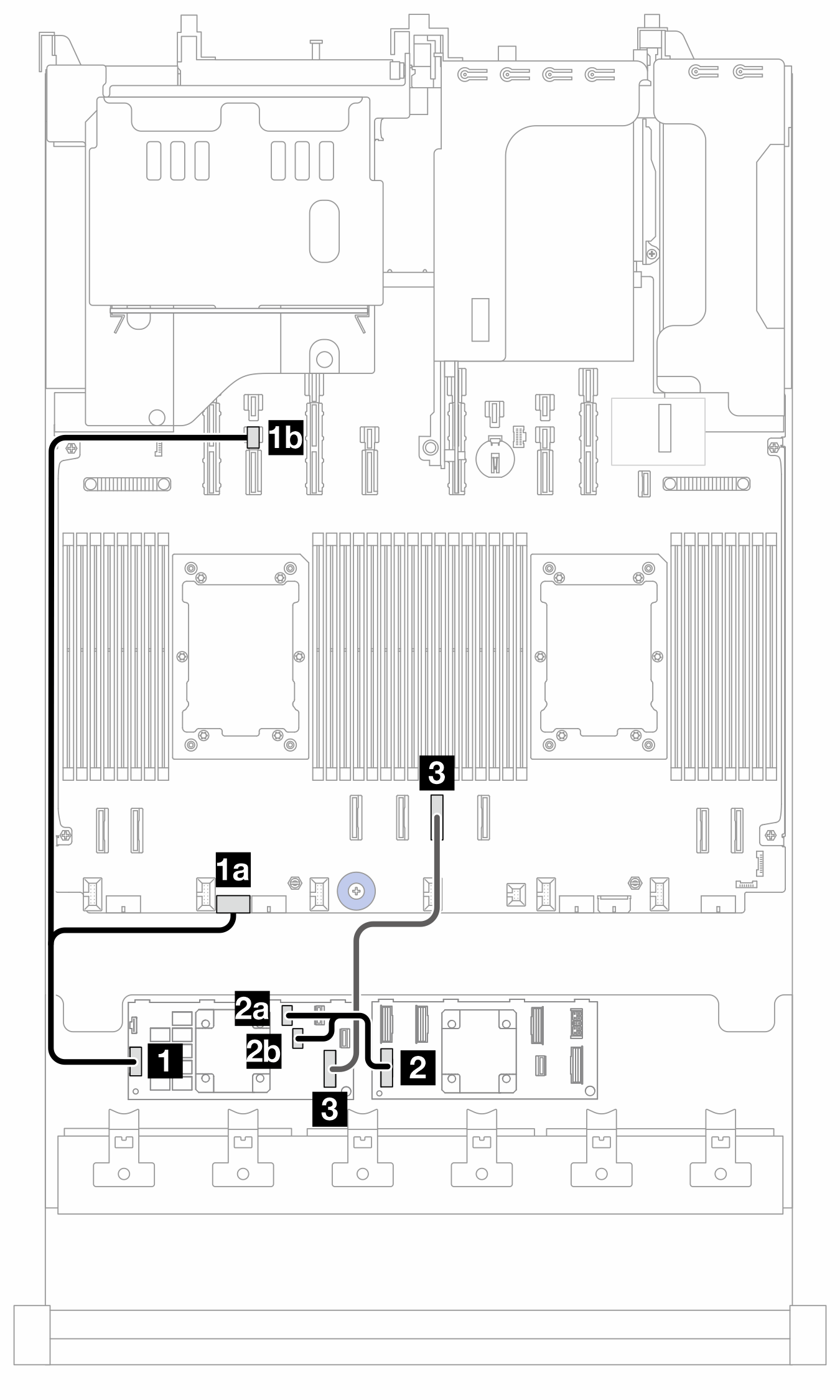

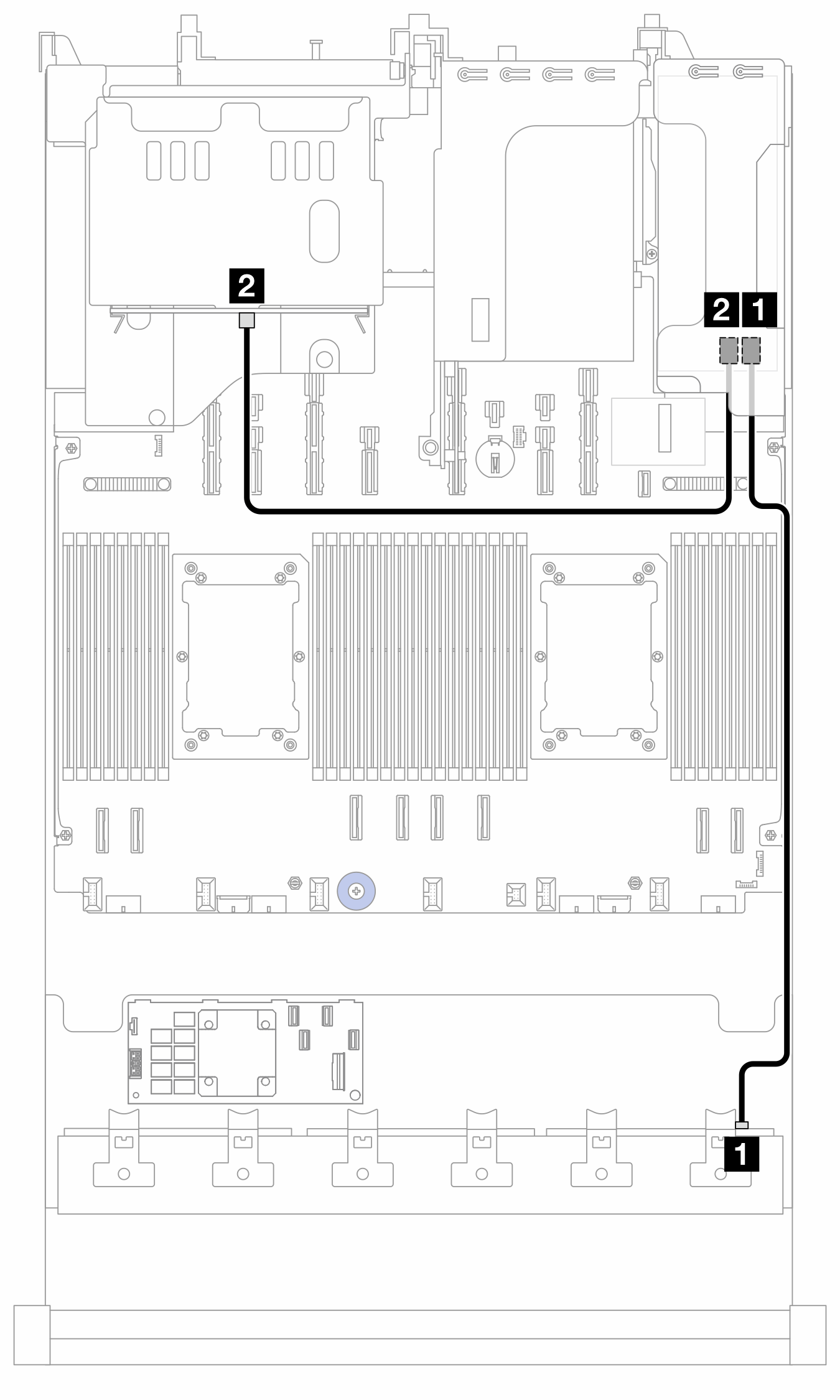

図 3. プロセッサーが 2 つ取り付けられている場合のケーブル配線  | 図 4. プロセッサーが 1 つ取り付けられている場合のケーブル配線  |
2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
| 始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS | 140/140 mm |
| 2b C1 | |||
| 3a C2 | 3 BP2: SAS | 3 BP2: SAS | 140/140 mm |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB: PCIe 4 | 4 PB: PCIe 4 | 450 mm |
CFF エクスパンダーへのケーブル配線 (構成 5/6)

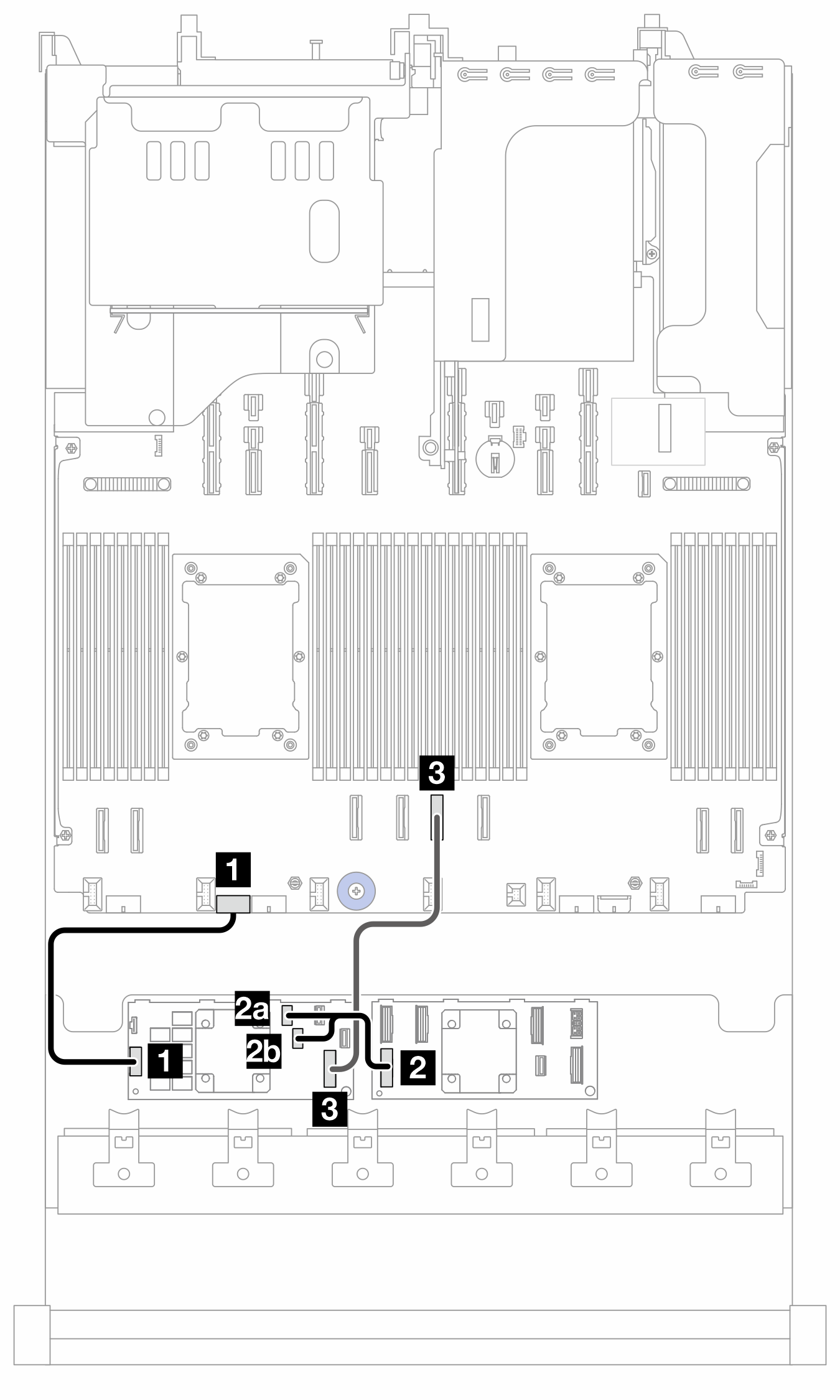

図 5. CFF エクスパンダーへのケーブル配線
| 始点 (CFF エクスパンダー) | 終点 | ケーブルの長さ |
|---|---|---|
| 1 POWER | 1 PB: EXP PWR | 210 mm |
| 2 C0 | 2 BP1: SAS | 200 mm |
| 3 C1 | 3 BP2: SAS | 110 mm |
| 4 C2 | 4 BP3: SAS | 110 mm |
| 5 C4 | 5 BP9: SAS | 800 mm |
SFF 8i/16i アダプターへのケーブル配線 (構成 5)
注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

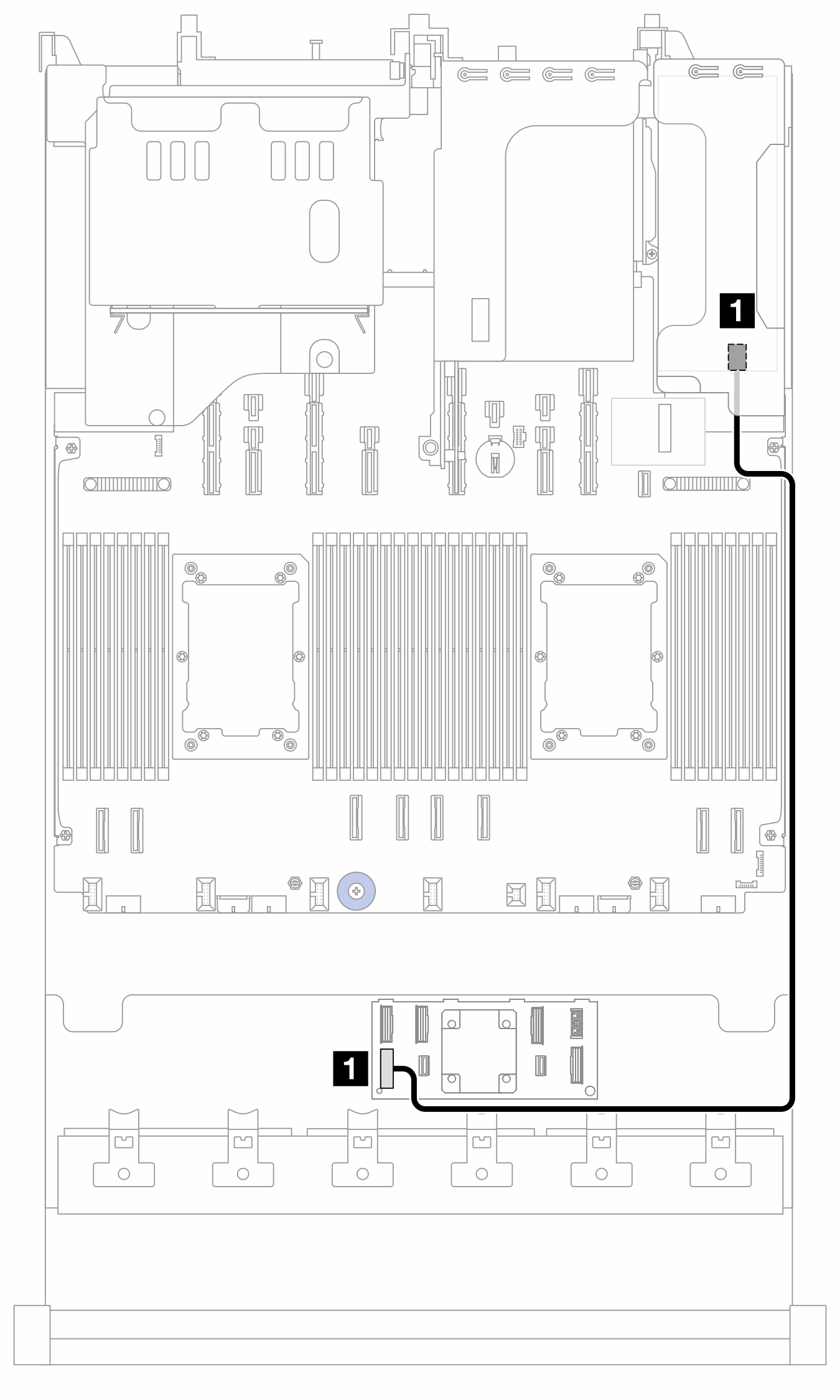

図 6. SFF 8i/16i アダプターへのケーブル配線 (構成 5)
| 始点 | 終点 | ケーブルの長さ |
|---|---|---|
| 1 CFF エクスパンダー: RAID/HBA | 1 8i/16i アダプター:
| 780 mm |
CFF 16i アダプターへのケーブル配線 (構成 6)
図 7. プロセッサーが 2 つ取り付けられている場合のケーブル配線  | 図 8. プロセッサーが 1 つ取り付けられている場合のケーブル配線  |
2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
| 始点 (CFF 16i アダプター) | 終点 | ケーブルの長さ | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 CFF エクスパンダー: RAID/HBA | 2 CFF エクスパンダー: RAID/HBA | 150/150 mm |
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 4 | 3 PB: PCIe 4 | 450 mm |
